在管件與管子采用對焊連接的對焊管件中，除無縫鋼管對焊管件外，管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同，允許在殼體上有一條或兩條以上縱向焊縫的焊件，稱為鋼板制對焊管件。

 本章涉及DN150～DN1200（NPS6～NPS48）碳鋼、合金鋼和不銹鋼板制對焊管件。與無縫對焊管件相比，這種管件的規格較大。

1. 符號

DN---米制單位管件的公稱尺寸；為非測量值（見GB／T 1047）；

NPS---英制單位管件的公稱尺寸，為非測量值；

A---90°彎頭一端面中心至另一端面的距離，180°彎頭中心至端面中心的距離；

B---45°彎頭中心至端面的距離；

b---焊縫的對邊錯邊量；

C---三通、四通的分支出口軸心線至中心體端面的距離；

D---彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；

D1---異徑管件小端坡口處外徑；

E---管帽（管封頭）的總高度；

G---翻邊短節的翻邊外徑；

H---異徑接頭端面至端面的距離；

M---三通、四通本體中心線至支管端面的距離；

S---鋼管壁厚；

t---同徑或異徑管件大端焊接端部規定壁厚；

t₁---異徑管件小端焊接端部規定壁厚。

2. 種類和代號

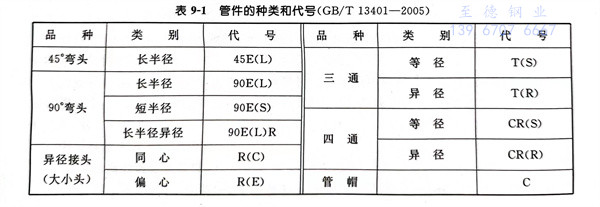

鋼板制對焊管件的種類和代號見表9-1。
