球墨鑄鐵管件接口配套件型式與尺寸主要有以下幾種：

一、接口型式與尺寸

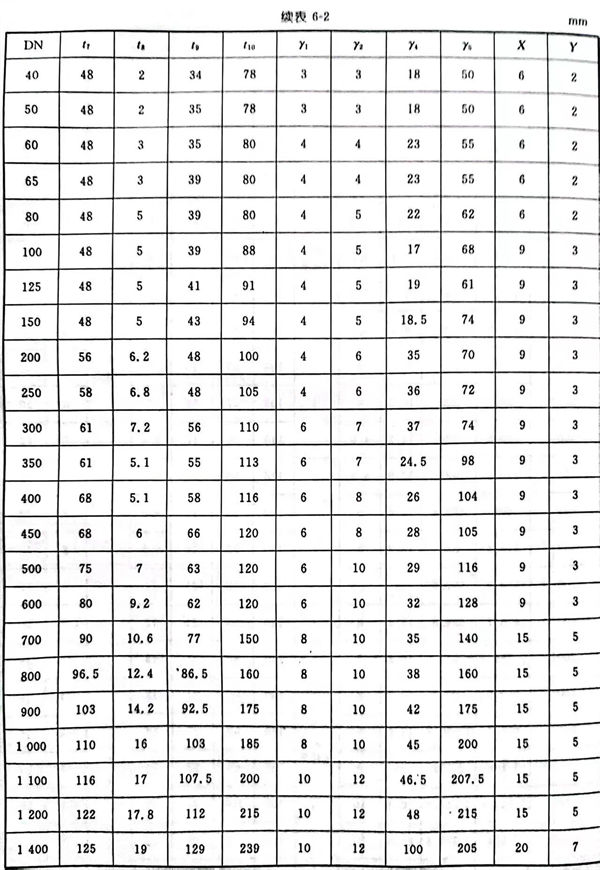

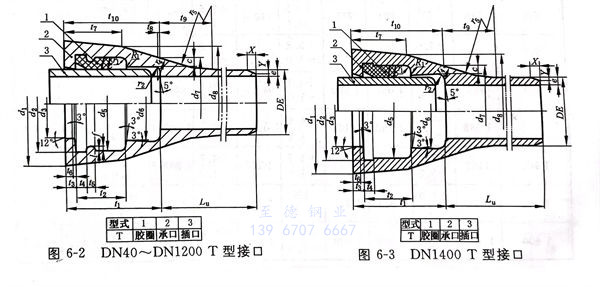

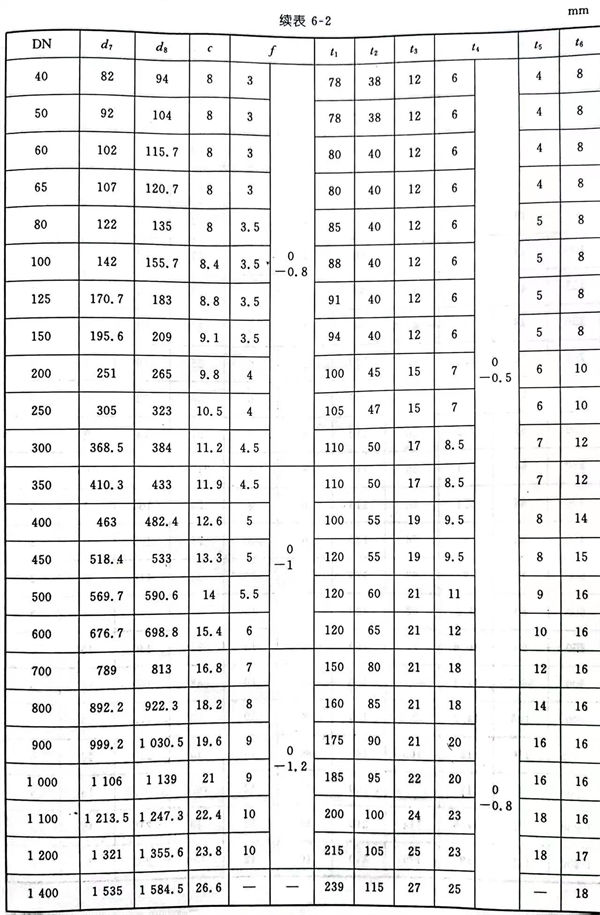

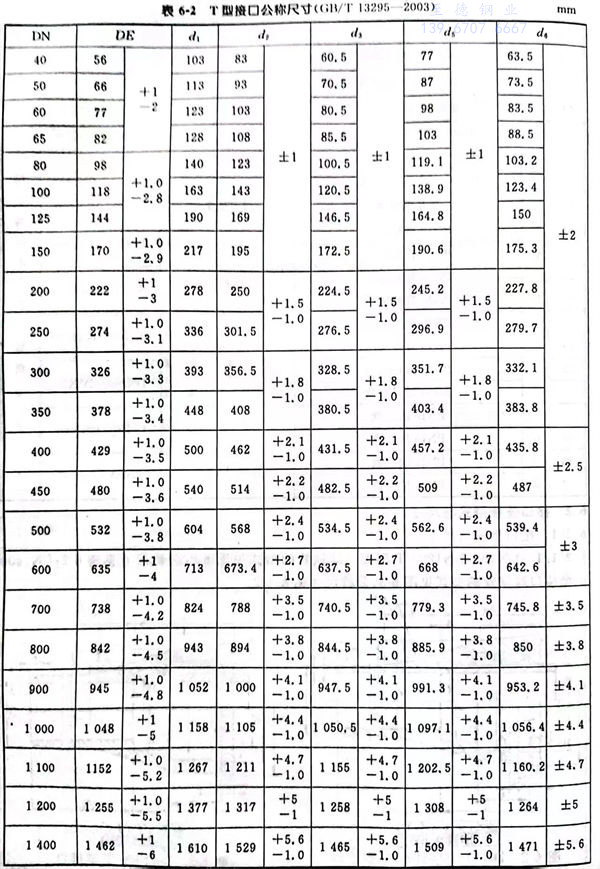

  1.  DN40～DN1200 T型接口球鐵管的型式見圖6-2，公稱尺寸見表6-2；DN1400T型接口球鐵管的型式見圖6-3，公稱尺寸見表6-2。

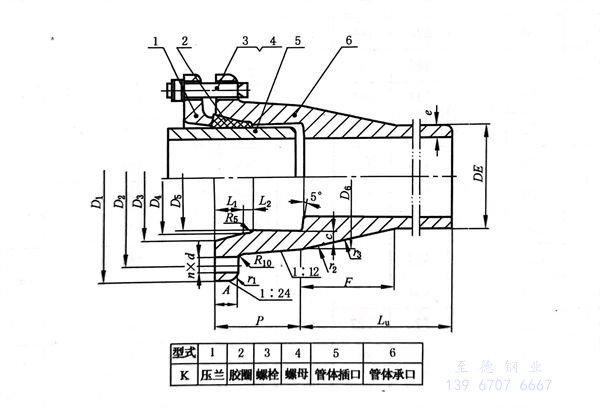

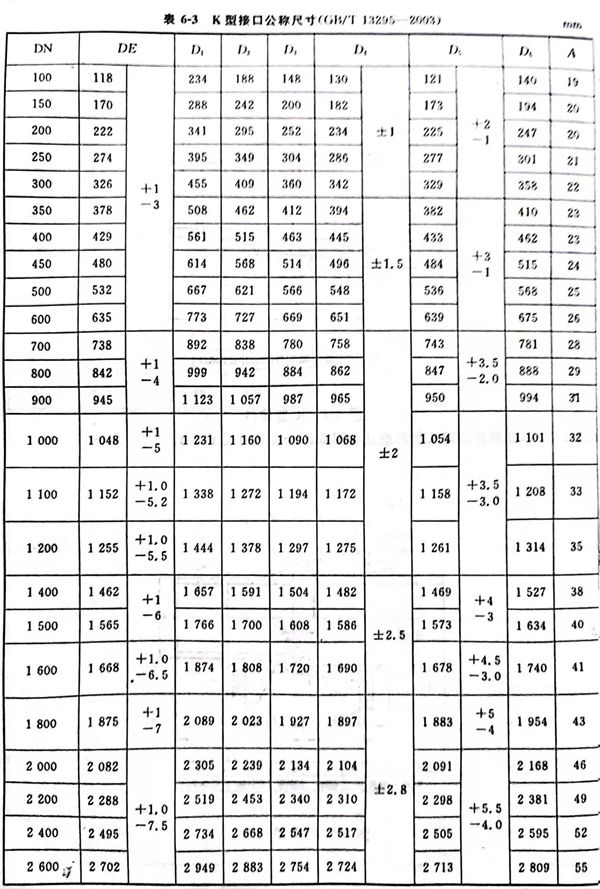

  2.  K 型接口球鐵管的型式見圖6-4，公稱尺寸見表6-3；

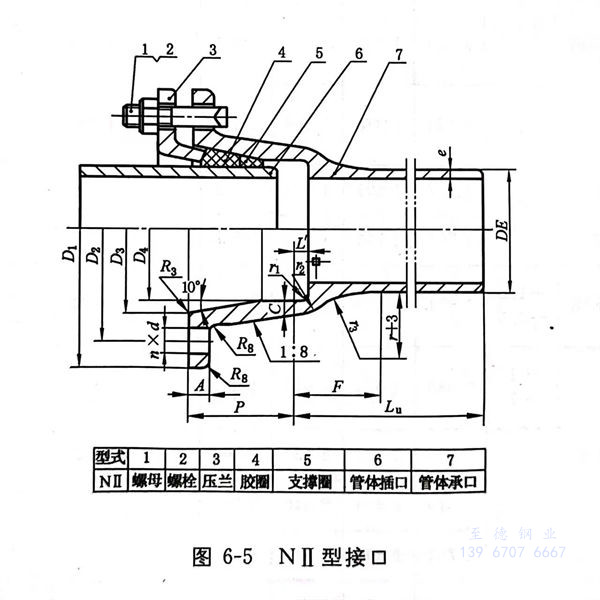

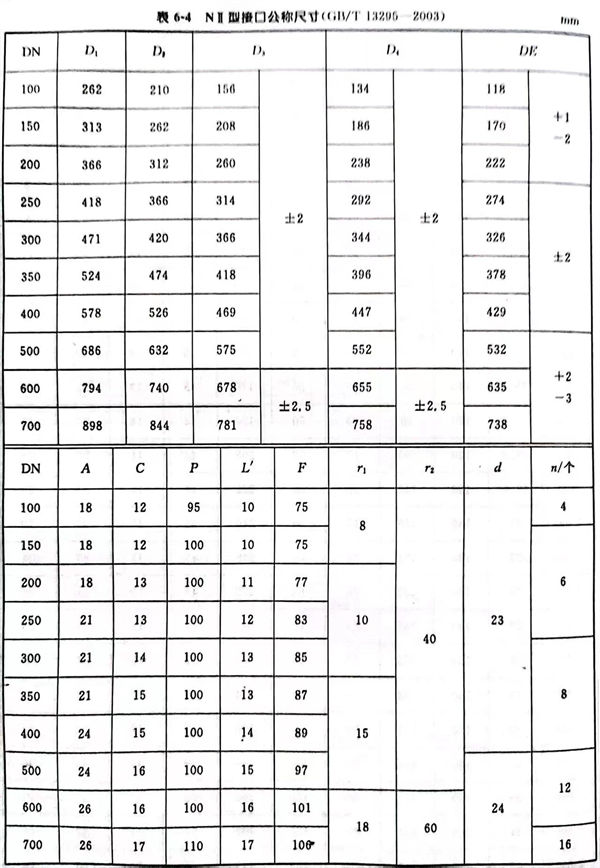

  3.  NⅡ 型接口球鐵管的型式見圖6-5，公稱尺寸見表6-4；

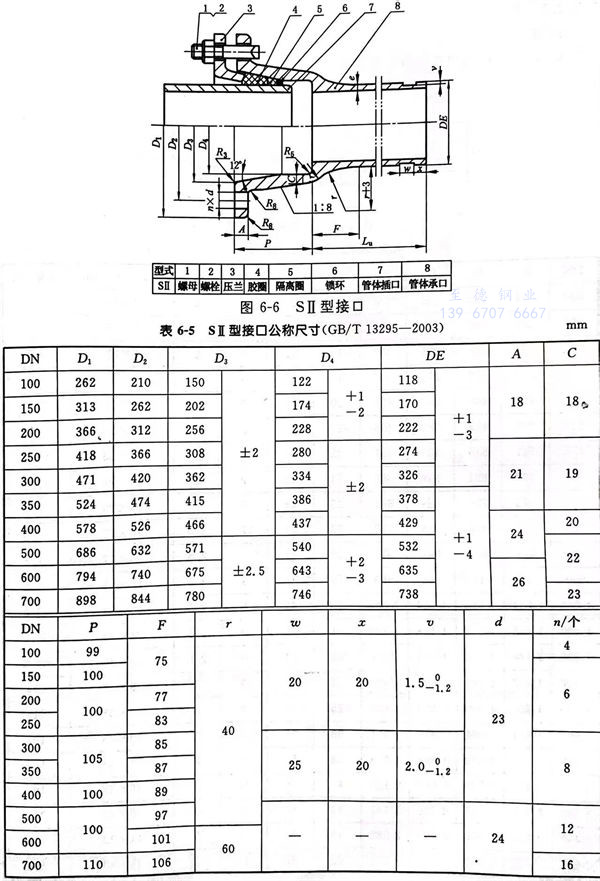

  4.  S Ⅱ 型接口球鐵管的型式見圖6-6，公稱尺寸見表6-5；

二、接口配套件型式與尺寸

1. 壓蘭

 ①. 壓蘭型式與尺寸

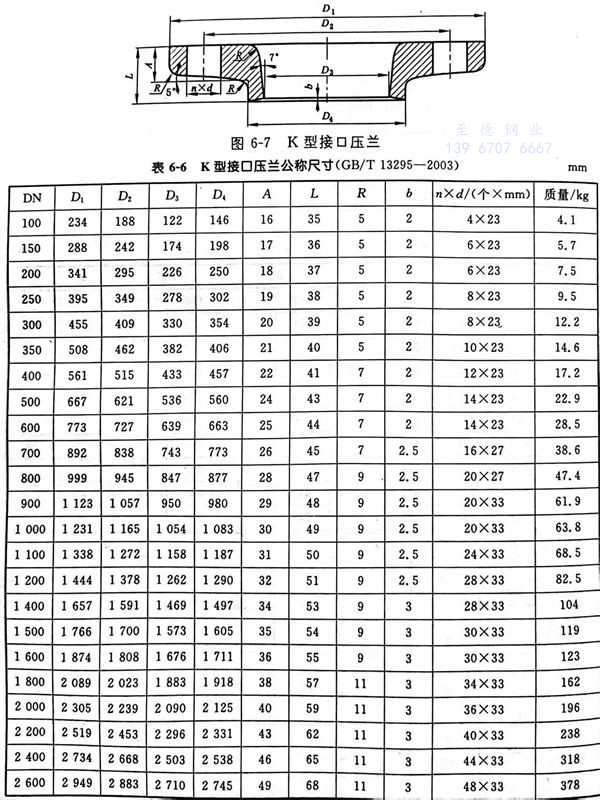

    a. 適用于K型接口的壓蘭型式見圖6-7，尺寸見表6-6。

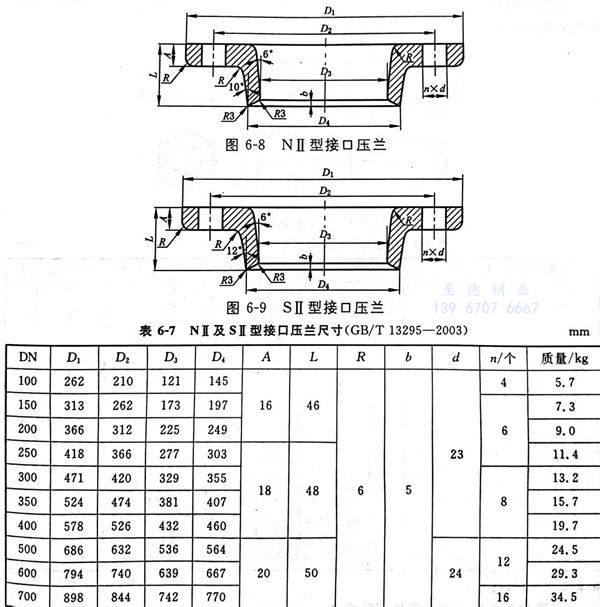

    b. 適用于NⅡ及S Ⅱ型接口的壓蘭型式見圖6-8及圖6-9，尺寸見表6-7。

 ②. 尺寸允許偏差

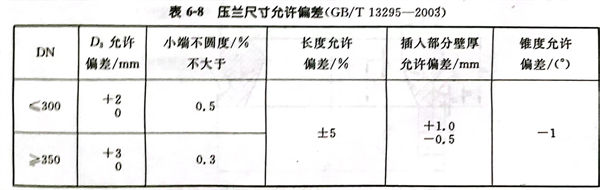

    壓蘭尺寸允許偏差見表 6-8；壓蘭的法蘭尺寸允許偏差見規定。

2. 螺栓及六角螺母

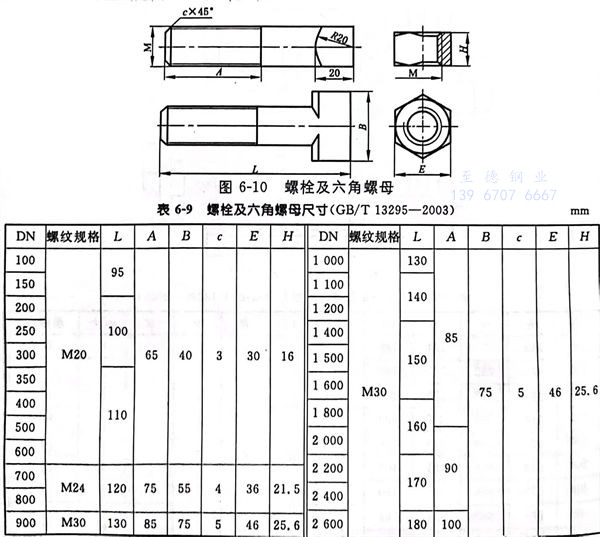

  適用于以球墨鑄鐵為材料，經過鑄造和機械加工成型的柔性機械接口與管件用螺栓和六角螺母的型式見圖6-10，尺寸見表6-9。

3. 密封件

 a. T 型接口球鐵管和管件用膠圈

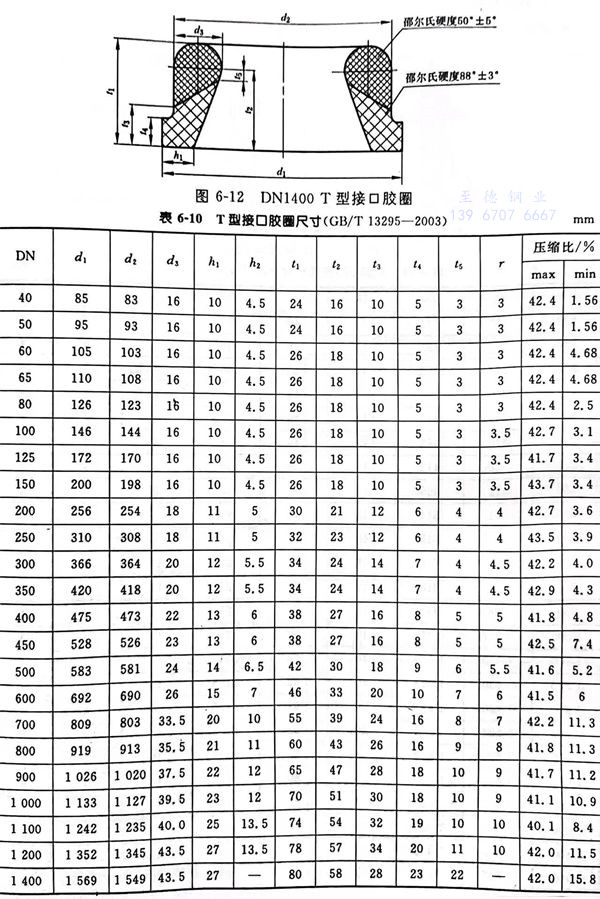

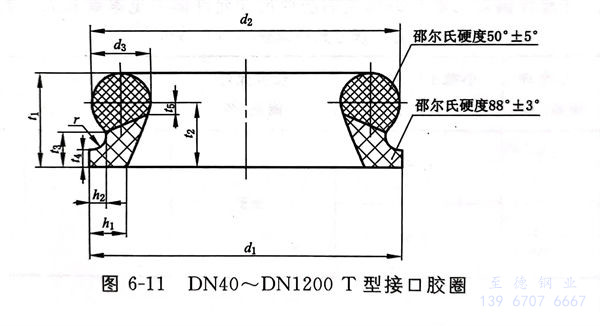

    T 型接口用膠圈的型式見圖6-11 和圖6-12，尺寸見表6-10。

 b.  K 型接口用膠圈

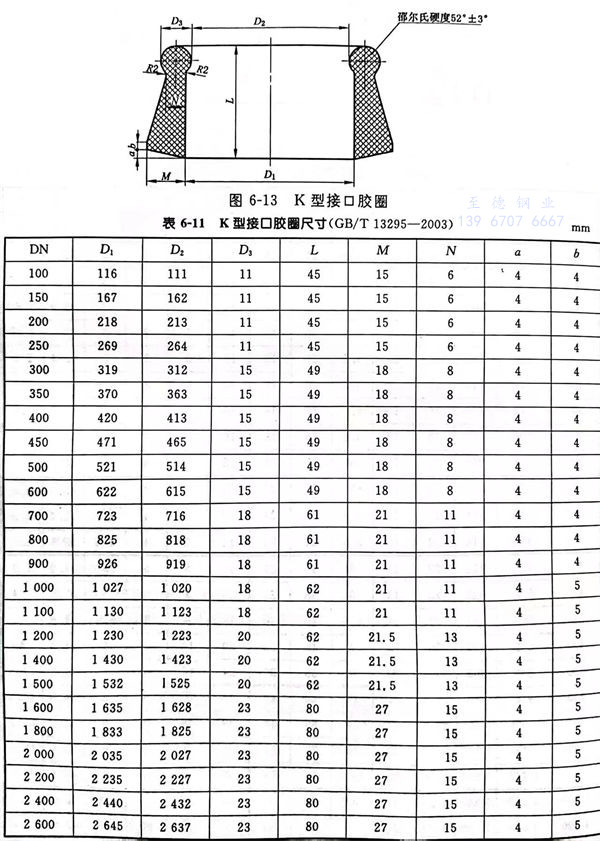

     K 型接口用膠圈的型式見圖6-13 ，尺寸見表6-11。

 c. NⅡ型接口用密封件式

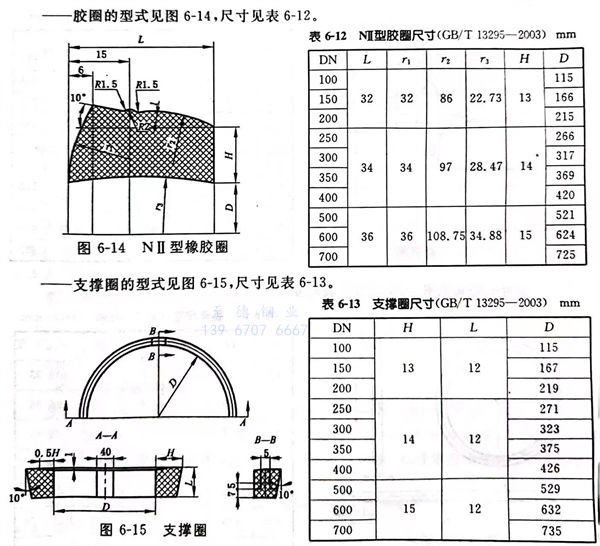

     膠圈的型式見圖6-14 ，尺寸見表6-12。

    支撐圈的型式見圖6-15 ，尺寸見表6-13。

 d. SⅡ型接口用密封件式

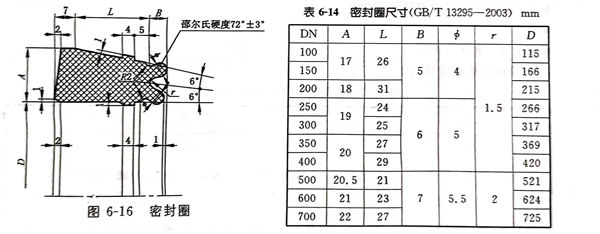

    密封圈的型式見圖6-16 ，尺寸見表6-14。

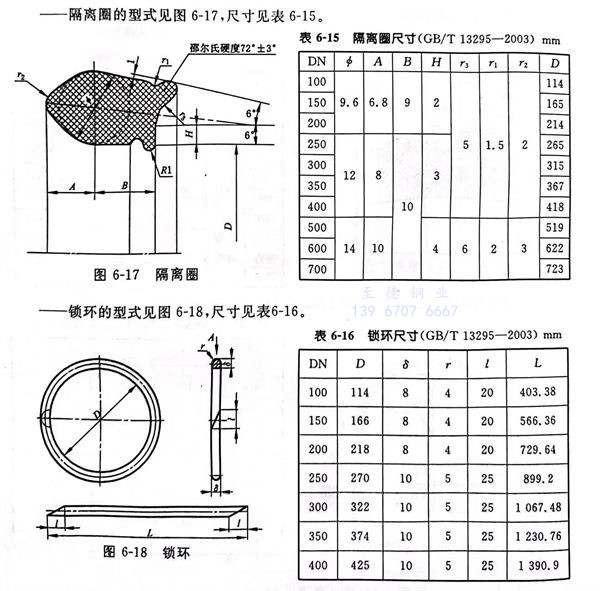

    隔離圈的型式見圖6-17 ，尺寸見表6-15。

    鎖環的型式見圖6-18 ，尺寸見表6-16。
