排水用灰鑄鐵直管及管件公差要求如下：


1. 外形


   a. 直管的彎曲度應不大于2mm/m。


   b. 直管及管件端面應與軸線相垂直。


   c. 管件兩軸線角度允許偏差為士1°30＇。


2. 尺寸允許偏差


  a. 插口外徑、承口內徑和承口深度偏差

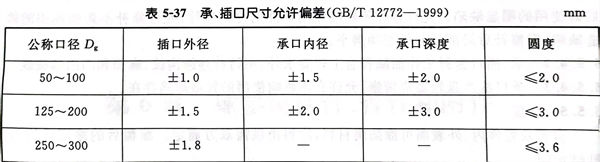

       直管及管件的插口外徑、承口內徑和承口深度及插口圓度見表5-37。




  b. 壁厚偏差

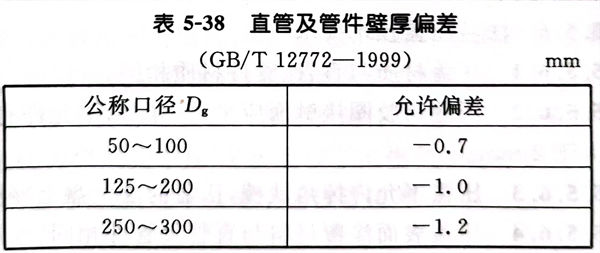

   直管及管件的壁厚偏差見表5-38。




   承口壁厚允許偏差為-1.0mm。


  c. 管盤偏差


   管盤厚度允許偏差為-1.5mm。


   各螺栓孔中心必須和管軸中心相對應。


   螺栓孔的中心圓直徑允許偏差為士1.0mm。


   相鄰螺栓孔中心間距允許偏差為士1.0mm。


3. 法蘭壓蓋尺寸偏差


   a. 壓蓋上法蘭盤尺寸允許偏差見表5-39。

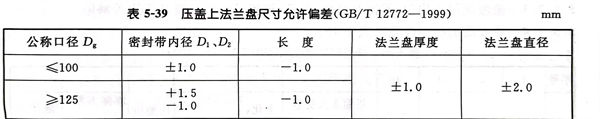

       表5-39 壓蓋上法蘭盤尺寸允許偏差（GB/T 12772-1999）




   b. 螺栓孔尺寸偏差


       各螺栓孔必須以壓蓋軸心為基準，螺栓孔的中心圓直徑偏差應不大于1.0mm，螺栓孔間距偏差為±1.0mm。


   c. 壓蓋的其余尺寸精度應不低于鑄造CT13級精度。
