1. 接口連接安裝結構

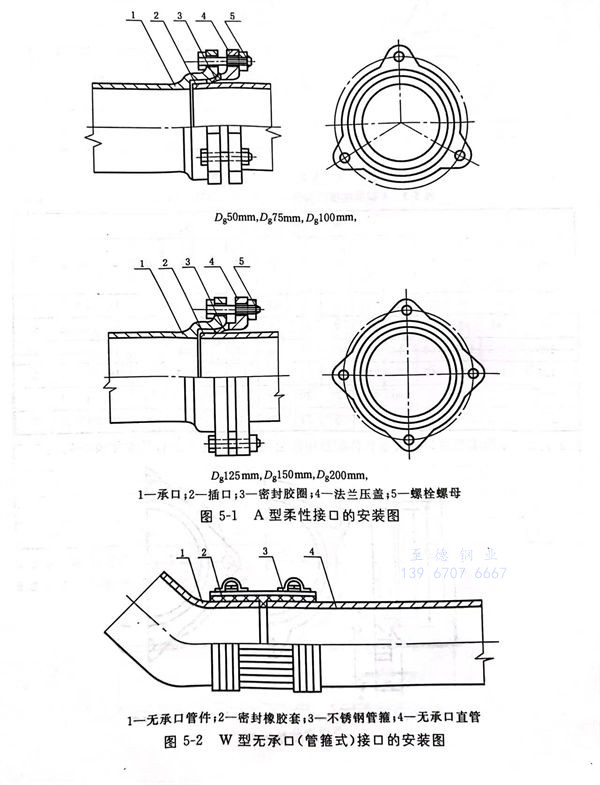

a. A型柔性接口的安裝結構圖見圖5-1。
b. W型無承口（管箍式）接口的安裝結構圖見圖5-2。
2. A 型柔性接口直管

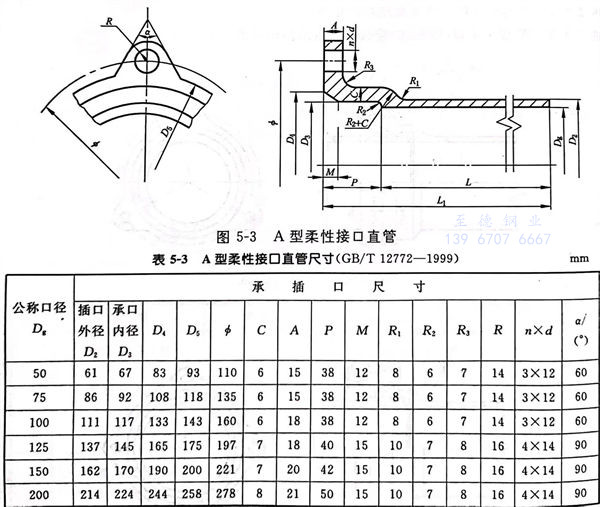

a. A 型柔性接口直管型式見圖 5-3 ，尺寸見表 5-3 。

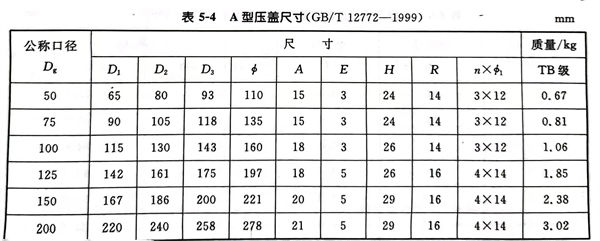

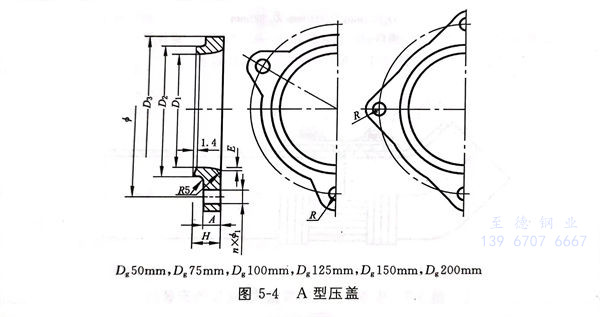

b. A 型柔性接口直管及管件配套用法蘭壓蓋型式見圖 5-4 ，尺寸見表 5-4 。

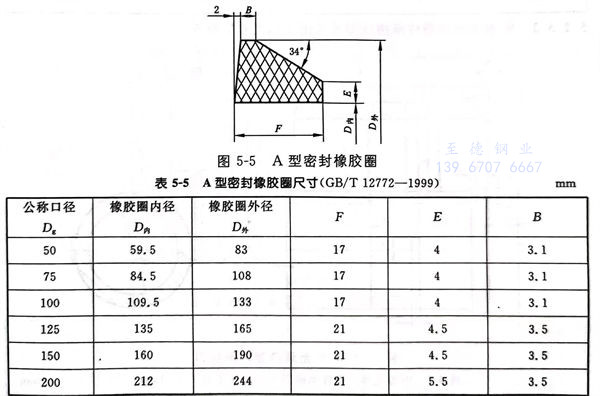

c. A 型柔性接口直管及管件配套用密封橡膠圈型式見圖 5-5 ，尺寸見表 5-5 。
3. W 型無承口直管及管件

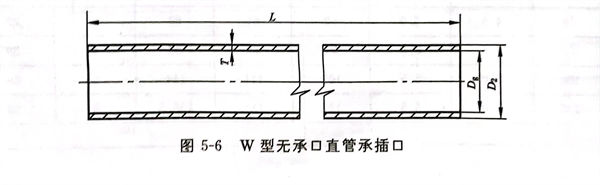

a. W 型無承口直管承插口型式見圖 5-6 ，尺寸見表 5-6 。

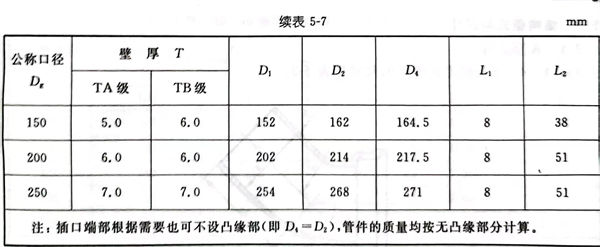

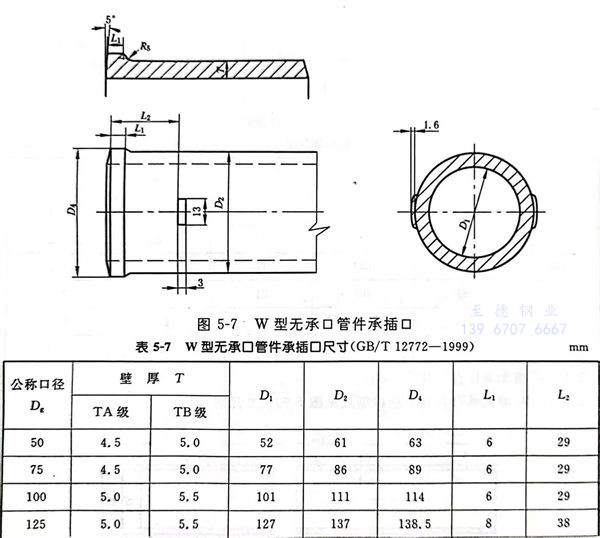

b. W 型無承口管件承插口型式見圖 5-7 ，尺寸見表 5-7 。
c. W 型無承口連接管箍由供需雙方協(xié)商確定。

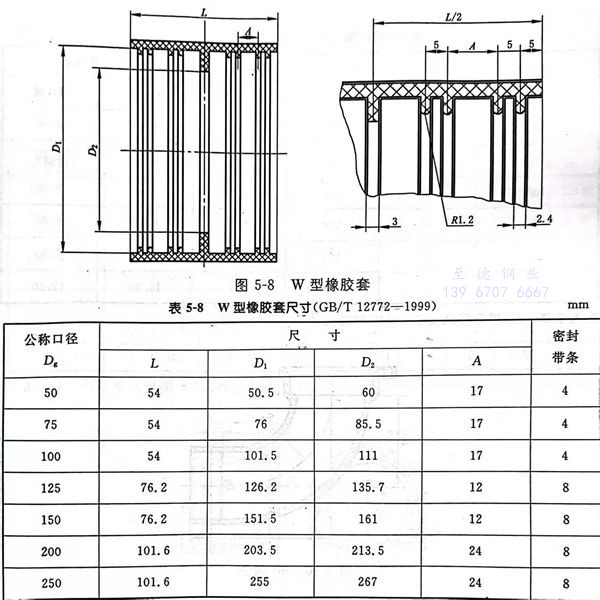

d. W 型無承口連接外箍的密封橡膠套型式見圖5-8，尺寸見表5-8。
