1. 材料化學(xué)成分


  鑄鐵管件的磷含量應(yīng)不大于0.40％，硫含量應(yīng)不大于0.12％。


2. 力學(xué)性能


 a. 抗拉強(qiáng)度


   鑄鐵管件的抗拉強(qiáng)度應(yīng)不小于1.4 MPa。


 b. 硬度


   當(dāng)鑄鐵管件在切削、鉆孔有困難而發(fā)生異議時，應(yīng)進(jìn)行硬度試驗(yàn)。要求管件表面硬度應(yīng)不大于230 HB；管件中心部分硬度應(yīng)不大于215 HB。


3. 工藝性能


 a. 水壓試驗(yàn)

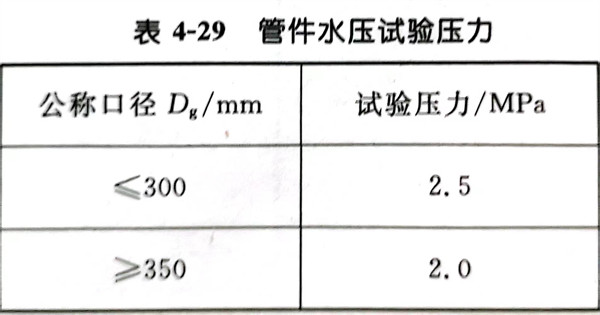

   管件應(yīng)進(jìn)行水壓試驗(yàn)。水壓試驗(yàn)壓力見表4-29。




 b. 氣密性試驗(yàn)


   管件用于煤氣管道時，如需做氣密性試驗(yàn)，其試驗(yàn)方法由供需雙方協(xié)商規(guī)定。


4. 表面質(zhì)量


  管件內(nèi)外表面必須光潔，不允許有裂縫、冷隔、蜂窩及其他任何妨礙使用的明顯缺陷。


  受鑄造工藝的限制和影響，但又不影響使用的鑄造缺陷允許存在。


  管件上局部薄弱處應(yīng)不多于兩處。局部減薄后的厚度應(yīng)不小于同口徑離心直管G級的最小厚度。受減小壁厚影響的面積應(yīng)小于內(nèi)腔截面積的1/10。


  征得需方同意，局部缺陷可予修補(bǔ)。但修補(bǔ)后的管件必須重新進(jìn)行水壓試驗(yàn)。


5. 涂覆


 a. 管內(nèi)、外表面可涂瀝青質(zhì)或其他防腐材料。若要求內(nèi)表面不涂涂料時，則由供需雙方協(xié)商決定。


 b. 涂料應(yīng)不溶于水，不得使水產(chǎn)生臭和味，有害雜質(zhì)含量應(yīng)符合衛(wèi)生部飲用水的有關(guān)規(guī)定。


 c. 涂涂料前，管件內(nèi)、外表面應(yīng)光潔，并無鐵銹、鐵片。


 d. 涂料涂好后，管件內(nèi)、外表面應(yīng)光潔，涂層均勻、粘附牢固，并不因氣候冷熱而發(fā)生異常。
