（1）聚乙烯及其他非金屬材料管道的設(shè)計溫度應(yīng)符合表1.10.1的要求。

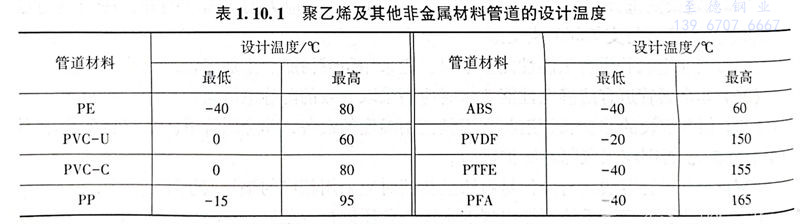

表 1.jpg


（2）聚乙烯壓力管道元件在試驗溫度200℃下的氧化誘導(dǎo)時間不得小于35min；加工前后熔體質(zhì)量流動速率的變化率不大于15％。


（3）氯化聚氯乙烯（PVC-C）壓力管道元件的氯含量不小于62％。


（4）在國家或行業(yè)現(xiàn)行標準中，對壓力管道元件的公稱壓力（在國家或行業(yè)標準中已規(guī)定了壓力管道元件公稱壓力的，是指在20℃以水為介質(zhì)時管道系統(tǒng)耐壓能力的參考數(shù)值）及對應(yīng)的工作壓力-溫度參數(shù)值做出規(guī)定的，均可作為設(shè)計基準。壓力管道元件標準所規(guī)定的基礎(chǔ)數(shù)值不應(yīng)低于管道的設(shè)計壓力和設(shè)計溫度。


（5）在國家或行業(yè)現(xiàn)行標準中，未確定許用應(yīng)力或壓力-溫度參數(shù)值的聚乙烯及其他非金屬材料壓力管道元件，其設(shè)計應(yīng)力應(yīng)根據(jù)設(shè)計溫度和長期靜液壓強度確定，最小設(shè)計安全系數(shù)除符合GB／T 18475《熱塑性塑料壓力管材和管件用材料 分級和命名總體使用（設(shè)計）系數(shù)》的規(guī)定外，還應(yīng)考慮介質(zhì)、環(huán)境、工況等因素的特殊要求。


（6）聚乙烯及其他非金屬材料管道的設(shè)計溫度下的爆破壓力，不低于設(shè)計壓力的4倍：


（7）應(yīng)根據(jù)輸送介質(zhì)的種類、設(shè)計壓力、設(shè)計溫度、施工方法以及環(huán)境條件等，選擇壓力管道元件的材料和壁厚。


（8）不得用于在地面上輸送可燃性流體。


（9）UPVC和CPVC管道不應(yīng)使用于壓縮空氣或其他壓縮氣體工況。


（10）氯化聚氯乙烯（PVC-C）樹脂的氯含量大于67％；氯化聚氯乙烯（PVC-C）混配料的氯含量大于62％；聚乙烯（PE）材料在試驗溫度200℃下的氧化誘導(dǎo)時間不得小于40min。
