哈氏合金是一種鎳基耐腐蝕合金,主要分成鎳-鉻合金與鎳鉻鉬合金兩大類。哈氏合金具有良好的抗腐蝕性和熱穩(wěn)定性,多用于航空事業(yè),化學(xué)領(lǐng)域等。哈氏合金(Hastelloy alloy)就是美國哈氏合金國際公司所生產(chǎn)的鎳基耐蝕合金的商業(yè)牌號的統(tǒng)稱。
(0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G合金是20世紀(jì)60年代中期發(fā)展的一種既耐硫酸又耐磷酸腐蝕的Ni-Fe-Cr-Mo-Cu-Nb變形耐蝕合金,定名為Hastelloy G合金。此合金除了在硫酸和磷酸中具有良好的耐蝕性外,在氧化-還原性介質(zhì)中也具有優(yōu)秀的耐腐蝕能力。在含氟硅酸、硫酸鹽、氯離子、氟離子、硝酸的硫酸和磷酸的混合介質(zhì)中,Hastelloy G合金具有優(yōu)異的耐蝕性。此外,該合金亦具有良好的耐局部腐蝕性能,如晶間腐蝕、點腐蝕和縫隙腐蝕等。
在20多年的應(yīng)用實踐過程中,在HastelloyG合金的基礎(chǔ)上又發(fā)展了HastelloyG-3和 Hastelloy G-30以及G35、G50等合金,最終形成了Hastelloy G合金系列。
一、化學(xué)成分和組織特點
Hestelloy G合金的化學(xué)成分列于表2-4-16中。在不同國家中,合金中主要合金元素Cr、Ni、Mo、Cu等的含量基本一致,只是碳含量的上限值有所差別。
此合金在工廠固溶處理條件下是奧氏體組織并在基體上存在少許M6C和MC型碳化物,若在1150℃以上固溶處理,此合金的組織則成為純奧氏體組織。這種組織決定了合金不能通過熱處理進行強化,只能采用冷加工方法予以強化。在一定受熱條件下,如在650~1093℃范圍內(nèi)進行敏化處理,合金將析出M6C、MC(多半是NbC)碳化物和Laves相(Fe2Mo),以及金屬間化合物Z相(Cr-Fe-Ni-Nb)。中溫時效所析出的沉淀相對合金的耐蝕性,特別是耐晶間腐蝕將會產(chǎn)生極不利的影響。
二、耐腐蝕性能
1. 全面腐蝕
①. 海水
Ni-Fe-Cr-Mo-Cu-Nb合金由于鉻、鉬的恰當(dāng)配比,使其既耐低流速又耐高流速海水的腐蝕,在被污染的海水和有海洋有機物附著的海水環(huán)境中也具有足夠的耐點蝕和耐縫隙腐蝕性能。在深海(720~2070m)環(huán)境的海水和埋在沉積物中的試驗結(jié)果指出,在123~1064天暴露過程中,Hastelloy G未出現(xiàn)局部腐蝕。
②. 工業(yè)水
在含有氯化物、硫酸鹽、有機物工業(yè)廢水中此類合金具有良好的耐蝕性,在22℃的上述工業(yè)廢水中Hastelloy G合金的腐蝕速率為0.04mm/a。
③. 硫酸
(0Cr22Ni47M06.5Cu2Nb2)Hastelloy G合金在純硫酸中的腐蝕數(shù)據(jù)見表2-4-17和圖2-4-16。表2-4-17為在工廠實際條件下的試驗結(jié)果,圖2-4-16系在實驗室不充氣的硫酸中的試驗結(jié)果。由這些數(shù)據(jù)可以看出,此合金在全濃硫酸中40℃以下使用是安全的。在濃度為20%~60%的硫酸中可使用到近90℃,而沸騰溫度時僅能在低于10%的硫酸中使用。

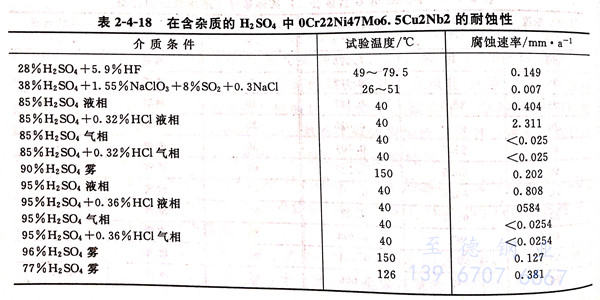

在工業(yè)應(yīng)用的硫酸中,常常不是單純的純硫酸,而是常混有HF酸、鹽類(硫酸鹽、鹽酸鹽)的硫酸。通常氧化性雜質(zhì)可以促進合金的鈍化,進而提高合金的耐蝕性,而還原性的雜質(zhì),如F-、Cl-等會加速合金的腐蝕。在混有雜質(zhì)的硫酸中,合金的耐蝕性見表2-4-18和圖2-4-17。顯然,在硫酸液相中,氯離子的加入降低了合金的耐蝕性,當(dāng)在加入200ppm Cl-的條件下,以腐蝕速率0.13mm/a作為依據(jù),其使用溫度下降10~20℃.在氣相中,氯離子的加入對合金的耐蝕性未見影響。氟離子與氯離子相仿,對合金耐硫酸性能產(chǎn)生不利影響。
④. 磷酸

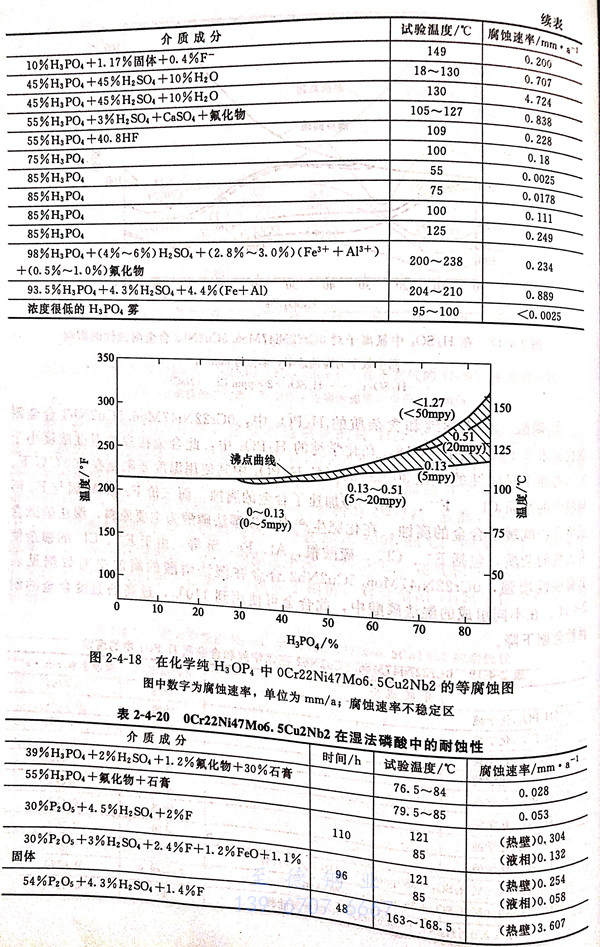

在化學(xué)純和含雜質(zhì)的磷酸中,0Cr22Ni47Mo6.5Cu2Nb2 合金耐蝕性見表2-4-19和圖2-4-18。在化學(xué)純的磷酸中,此合金在沸騰溫度濃度小于30%的酸中是耐蝕的,在30%~85%的H3PO4中其使用溫度要限制在100℃以下。磷酸中的雜質(zhì)Cl-、F-、SO42-等加速了合金的腐蝕,而三價Fe和A1因與F-形成絡(luò)合物減緩了合金的腐蝕。在化肥生產(chǎn)中,以濕法磷酸為主要原料,濕法磷酸含有大量的雜質(zhì),包括F-、Cl-、硫酸根、Al、Fe、Si等,由于F-、Cl-的摻雜使其腐蝕性增強,0Cr22Ni47Mo6.5Cu2Nb2合金在濕法磷酸的腐蝕中的數(shù)據(jù)見表24-20。在不同組成的濕法磷酸中,此合金可使用到110℃,過高的溫度合金的耐蝕性急劇下降。
⑤. 鹽酸

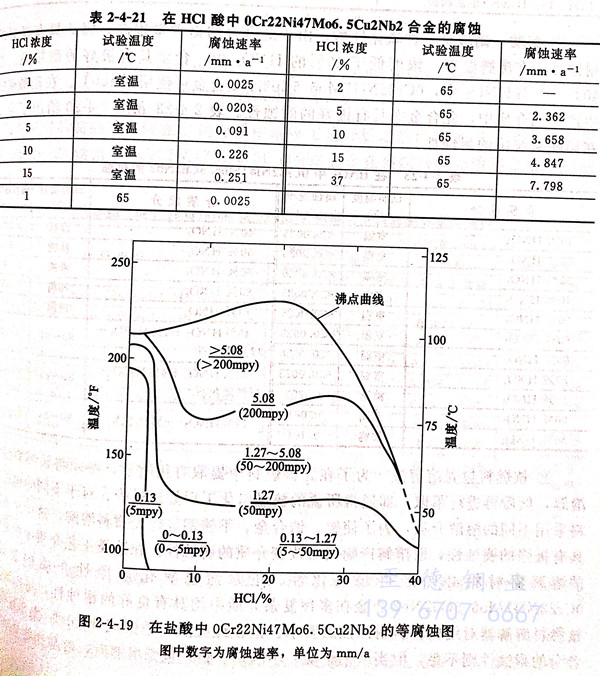

鹽酸較硫酸具有更強的腐蝕性。0Cr22Ni47Mo6.5Cu2Nb2 合金僅在室溫或略高于室溫,濃度小于2%的稀鹽酸中耐蝕。合金在鹽酸中的腐蝕數(shù)據(jù)列于表2-4-21和圖2-4-19。
⑥. 氫氟酸和氟硅酸
在不通氣的氫氟酸中,0Cr22Ni47Mo6.5Cu2Nb2合金在60℃耐蝕,在較高溫度將產(chǎn)生明顯的腐蝕甚至完全溶解。氟硅酸的腐蝕性不如氫氟酸強烈,這種介質(zhì)在濕法磷酸生產(chǎn)中用水凈化含SiF4氣體時產(chǎn)生,對材料也會產(chǎn)生明顯腐蝕,此合金在氟硅酸中的使用溫度可高于在氫氟酸中的使用溫度。0Cr22Ni47Mo6.5Cu2Nb2在氫氟酸和氟硅酸中的耐蝕性見表2-4-22。
⑦. 硝酸
硝酸是一種氧化性酸,由于此合金的鉻含量很高,因此具有良好的耐蝕性,在沸騰溫度,濃度低于40%的HNO3中,合金具有極好的耐蝕性。在40%~70%HNO3中,OCr22Ni47Mo6.5Cu2Nb2合金可使用到100℃.在硝酸磷肥生產(chǎn)工藝介質(zhì)中,此合金亦具有極好的耐蝕性。表2-4-23和圖2-4-20給出了合金在硝酸系統(tǒng)中的耐蝕性。
⑧. 核燃料包殼溶解液
為了在乏核燃料中提取有用物質(zhì),必須將核燃料包殼溶解,然后再進行萃取,即通常所說的核燃料化工后處理過程。對于不同的包殼材料采用不同的溶解介質(zhì),為了使鋁、鋯合金、不銹鋼等包殼材料溶解,這些介質(zhì)均具有極強的蝕性,而溶解產(chǎn)物又會改變介質(zhì)的腐蝕性。在這類工藝介質(zhì)中所使用的溶解器材料必須經(jīng)得起氧化性、還原性或氧化-還原性介質(zhì)的腐蝕。0Cr22Ni47Mo6.5Cu2Nb2 合金在多種復(fù)雜介質(zhì)中均具有良好的耐蝕性,可以滿足核燃料溶解器對結(jié)構(gòu)材料耐蝕性的要求。但在純鹽酸+硝酸或6mol/L H2SO4中,合金的耐蝕性則不足,但當(dāng)(鋁、錳、不銹鋼、鋯)包殼溶解后,溶解產(chǎn)物會減緩介質(zhì)對材料的腐蝕性,而在上述介質(zhì)中溶解工藝開始之前尚需采用要的緩蝕措施。表2-4-24 給出了0Cr22Ni47Mo6.5Cu2Nb2合金在核燃料包殼溶解介質(zhì)中的耐蝕性。
⑨. 濕氯、鹽和有機物
在濕氯、鹽類和有機物等介質(zhì)中,此合金的耐蝕性見表2-4-25。
2. 晶間腐蝕
由于0Cr22Ni47Mo6.5Cu2Nb2合金中含有足夠的穩(wěn)定化元素Nb,因此具有良好的抗晶間腐蝕性能,可以經(jīng)受多次焊接的考驗。然而在一定的受熱條件下,經(jīng)固溶處理的供貨狀態(tài)材料的正常組織若遭到破壞,在苛刻的腐蝕介質(zhì)中會出現(xiàn)晶間腐蝕,在沸騰65%HNO3 240h和在沸騰50%H2SO4+42g/LFe2(SO4)3120h試驗結(jié)果指出,在649~1093℃敏化1h的合金,其耐蝕性發(fā)生明顯變化,在兩種試驗中出現(xiàn)腐蝕峰值溫度均在704℃,隨著敏化溫度的提高,在硝酸中的腐蝕速率下降,而在硫酸鐵中的腐蝕速率在871℃出現(xiàn)第二個峰值。高的腐蝕速率表明了合金出現(xiàn)了晶間腐蝕,見圖2-4-21。
研究結(jié)果表明,此合金在650~870℃間敏化,在奧氏體組織的晶界上或基體上析出,M23C6、M6C和金屬間化合物(o相、Z相),高于此溫度可析出Laves相。這些碳化物和金屬間相的析出,造成臨近區(qū)域鉻、鉬、鎳貧化,當(dāng)其沿晶界形成連續(xù)網(wǎng)狀時,在足夠的腐蝕條件下就會產(chǎn)生晶間腐蝕。實踐表明,0Cr22Ni47Mo6.5Cu2Nb2合金的焊接試樣,在大多數(shù)介質(zhì)中具有與未焊合金相同的耐蝕性。
3. 點腐蝕和縫隙腐蝕
由于此合金具有高鉻、鉬含量,因此具有良好的耐點蝕和縫隙腐蝕性能,在產(chǎn)生點蝕和縫隙腐蝕的環(huán)境中常常被選用。0Cr22Ni47Mo6.5Cu2Nb2 合金耐點蝕和縫隙腐蝕性能見表2-4-26~表2-4-28.由這些數(shù)據(jù)可知,0Cr22Ni47Mo6.5Cu2Nb2在控制污染的凈化二氧化硫系統(tǒng)中具有良好的耐點蝕性能,但在模擬凈化條件下只能在50℃以下使用。
4. 應(yīng)力腐蝕
在高濃氯化物中,此合金的耐應(yīng)力腐蝕斷裂性能優(yōu)于一般奧氏體不銹鋼和其他鐵鎳基合金,與Hastelloy C-276鎳基耐蝕合金相當(dāng)。實驗室試驗結(jié)果列于表2-4-29中。
三、力學(xué)性能
0Cr22Ni47Mo6,5Cu2Nb2和00Cr22Ni48Mo7Cu2Nb合金的低溫、室溫和高濕力學(xué)性能等列于表2-4-30~表2-4-33中。
四、物理性能
(0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G 合金的物理性能常數(shù)列于表 2-4-34 中。
五、焊接性能
0Cr22Ni47Mo6.5Cu2Nb2具有良好的焊接性能,可采用常規(guī)焊接方法進行焊接,焊前、焊后均不需熱處理。在焊接時應(yīng)控制熱輸入量,層間溫度≤150℃.焊芯材料為Nicrofer S6020,其成分為0.05C-21Cr-9Mo-3Nb-65Ni。
六、冷熱加工及成型性能
0Cr22Ni47Mo6.5Cu2Nb2的熱加工性能良好。熱加工溫度范圍為900~1150℃.最適宜的加熱溫度為.1150℃.設(shè)備制造過程中,在熱成型后,建議進行固溶處理,以便保持合金的最宜耐蝕性。合金的冷成型性能良好,但較通常的奧氏體不銹鋼有更大的加工硬化傾向,因此在選用成型設(shè)備時應(yīng)予以考慮。合金的冷加工硬化傾向列于表2-4-35,冷加工硬化可以通過中間退火得到軟化。
七、熱處理工藝
為了使合金獲得最佳耐蝕性,固溶退火溫度應(yīng)選用1100~1150℃,保溫時間,視產(chǎn)品的截面尺寸而定,冷卻方法為水冷或快速空冷。
八、應(yīng)用
此合金具有廣泛的適用性,可以生產(chǎn)板、管、絲、帶材、鍛件和鑄件。此合金在硫酸、磷酸、濕法磷酸、核燃料溶解液、污染控制和造紙工業(yè)以及油氣井開采中可用以制作管道、容器、換熱器、泵和閥門。
