一、裝置簡介

  醋酸是重要的有機化工原料之一，廣泛用于合成纖維、涂料、醫藥、農藥、食品添加劑、染織等工業，是國民經濟的一個重要組成部分。醋酸生產的方法有乙醛氧化法（乙醇和乙烯法）、乙烷和甲烷氧化法以及甲醇羰基合成法等。生產的工藝不同，操作條件及工藝介質的組成和腐蝕性也不同，對設備和管道材料的要求也不同。甲醇低壓羰基合成醋酸工藝流程簡單，產能大，產品質量高，是目前最先進的醋酸生產工藝，也是國內外醋酸生產的主流工藝。羰基合成醋酸的工藝介質腐蝕性強，對設備管道材料有特殊的要求。

二、典型羰基合成醋酸工藝流程

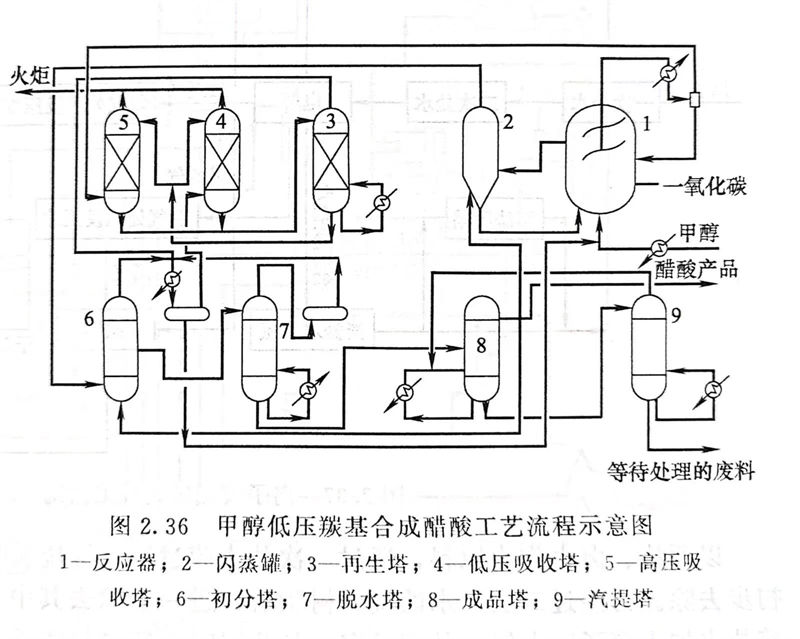

  甲醇低壓羰基合成醋酸技術由美國Monsanto公司實現工業化，其工藝流程示意圖如圖2.36所示。

  甲醇低壓羰基合成醋酸生產工藝大致可分為反應、精制、輕組分回收、催化劑的制備與再生等工序。甲醇由甲醇中間儲槽經甲醇加料泵送至甲醇加熱器進入反應釜。精制一氧化碳以一定壓力及一定流量由反應釜底部進入釜內分配管。在攪拌器作用下，CO在溶液中擴散溶解。在催化劑、碘甲烷促進劑及碘化氫的作用下，CO與甲醇在反應釜內生成醋酸。經反應釜冷凝器冷卻后進人冷凝液分離器。含有大量碘甲烷、醋酸、醋酸甲酯等的冷凝液送回反應釜，冷卻后的氣體進人高壓吸收塔，用貧液（醋酸）吸收氣體中的碘甲烷，吸收了碘甲烷的富液從高壓吸收塔底部排出進入再生塔進行再生。吸收后的尾氣去火炬系統。反應釜內生成的醋酸及反應液在閃蒸罐內閃蒸后形成氣液兩相。液體經催化劑循環泵送回反應釜。含有醋酸、碘甲烷、碘化氫、水及醋酸甲酯等組分的氣相去初分塔進行提純。來自閃蒸罐氣相物料中的碘化氫以及夾帶的少量催化劑，在初分塔底部靠位差返回閃蒸罐。初分塔蒸餾得到的粗醋酸由塔側中部取出，送至脫水塔。脫水塔氣相與初分塔氣相一道送至低壓吸收塔，回收碘甲烷后尾氣去火炬系統，液體送再生塔，成品醋酸由成品塔側部取出，冷卻后送成品中間儲槽。含丙酸以及金屬碘化物的高沸點的溶液由塔底部送往汽提塔系統，以回收醋酸，塔底重組分進一步處理回收。再生塔再生后的貧液用循環水冷卻后，一部分送往高壓吸收塔作吸收劑；另一部分送往低壓吸收塔作吸收劑，循環使用。

三、醋酸裝置的配管設計

  主要是對塔、罐、泵、反應器等設備的配管設計。
