成人免费无码视频在线网站,3d动漫精品啪啪一区二区中,女高中生第一次破苞av,国产在线无码制服丝袜无码

英科耐爾|Inconel

inconel產(chǎn)品的均勻腐蝕可以發(fā)生在酸性或熱的堿性溶液。通過這種機(jī)制可以預(yù)計(jì)的虧損,并在設(shè)計(jì)允許的。inconel產(chǎn)品的腐蝕速率非常慢時(shí),該金屬是在被動(dòng)狀態(tài),一般的是耐腐蝕性更好地較大的鉻含量,但其他的溶質(zhì)可以是有害的。

產(chǎn)品分類 / 用途

0Cr15Ni70Ti3AlNb (Inconel X-750)

  (0Cr15Ni70Ti3AINb)  Inconel X-750合金系一種耐腐蝕,抗氧化和高溫、高強(qiáng)度的沉淀硬化型熱強(qiáng)鎳基合金。此合金通常用于深冷至650℃之間。根據(jù)此合金的高強(qiáng)度和在高溫水中的耐蝕性以及其輻照穩(wěn)定性等特點(diǎn),國內(nèi)外的輕水(壓水、沸水)核反應(yīng)堆核電廠均選用此鋼制作堆內(nèi)的一些構(gòu)件。


一、化學(xué)成分和組織特點(diǎn)


  0Cr15Ni70Ti3AlNb合金的化學(xué)成分見下表

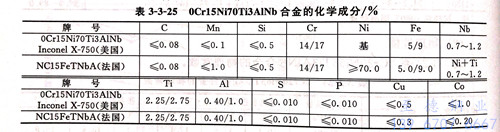

表 3-3-25.jpg


  0Cr15Ni70Ti3AINb合金在固溶態(tài)為純奧氏體組織,但經(jīng)不同溫度時(shí)效后會(huì)有γ',Ni3(Al/Ti)金屬間相和M23C6碳化物等析出。


二、耐腐蝕性能


 0Cr15Ni70Ti3AINb 可用于核反應(yīng)堆中的一些高強(qiáng)度構(gòu)件。因此,對(duì)此合金在核反應(yīng)堆條件下的耐蝕性進(jìn)行了比較多的研究和試驗(yàn)。


  在壓水和沸水動(dòng)力堆一回路水介質(zhì)中,0Cr15Ni70Ti3AlNb合金的耐全面腐蝕性能與18-8 Cr-Ni不銹鋼和0Cr15Ni75Fe合金相近,腐蝕速率一般在≤10mg/(d㎡·月)。在其他介質(zhì)中,此合金的耐腐蝕性也與0Cr15Ni75Fe合金相似。

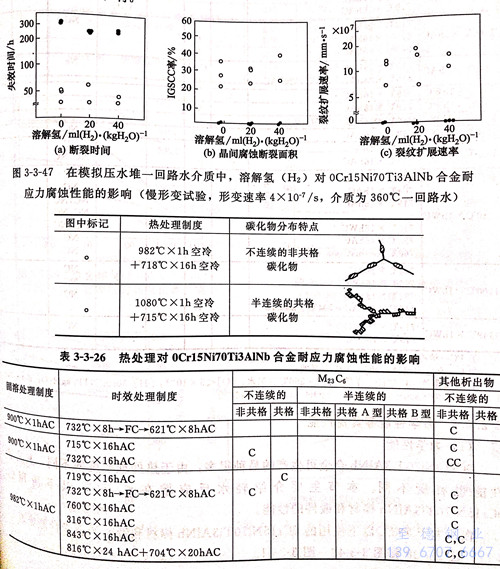

  20世紀(jì)80年代初,由于輕水動(dòng)力堆用0Cr15Ni70Ti3A1Nb合金的部件也出現(xiàn)了晶間型應(yīng)力腐蝕斷裂,進(jìn)而引起了人們對(duì)此合金耐應(yīng)力腐蝕性能的重視并進(jìn)行了大量的研究。研究結(jié)果表明,0Cr15Ni70Ti3AINb的應(yīng)力腐蝕敏感性與合金的熱處理工藝、試驗(yàn)條件等密切相關(guān)。圖3-3-47和表3-3-26的結(jié)果指出,0Cr15Ni70Ti3AINb合金經(jīng)不同熱處理后,M23C6型碳化物沿晶界析出是否與基體共格對(duì)合金的耐應(yīng)力腐蝕性能有重大影響。


表 3-3-26.jpg

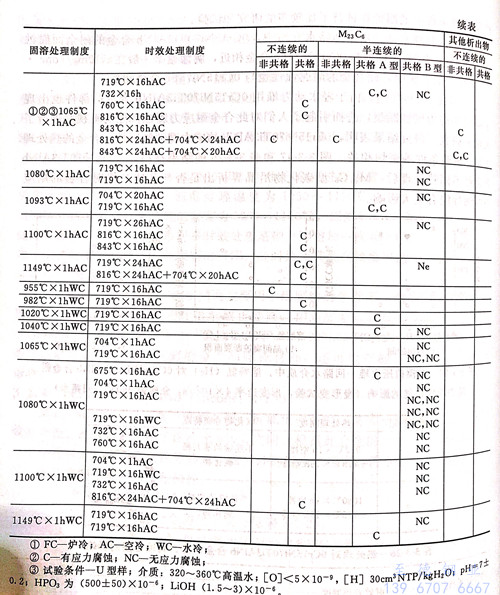

表 3-3-261.jpg


三、力學(xué)性能


  0Cr15Ni70Ti3AlNb合金可生產(chǎn)的品種很多,由于熱處理制度的不同,其力學(xué)性能也有所不同。本節(jié)主要介紹輕水反應(yīng)堆在≤350℃以下所用的0Cr15Ni70Ti3AlNb棒材和鍛件的性能。

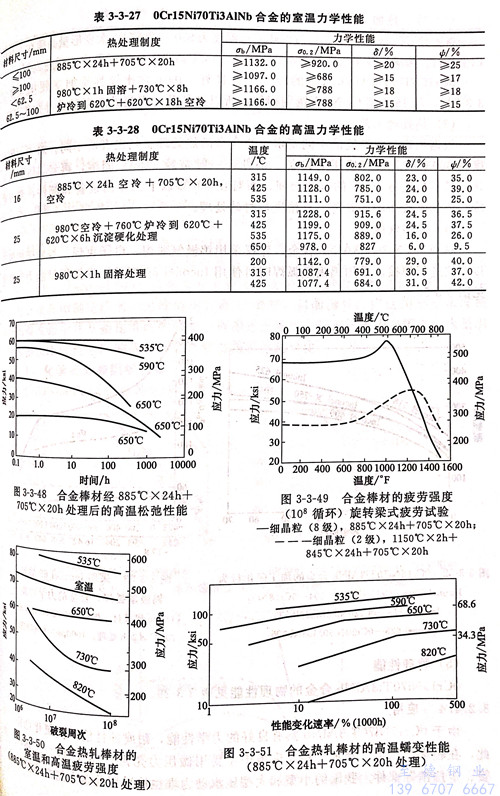

  在不大于593℃以下使用的0Cr15Ni70Ti3AlNb棒材和鍛件的力學(xué)性能見表3-3-27、表3-3-28和圖3-3-48~圖3-3-51。


表 3-3-27.jpg


四、冷、熱加工性能


  0Cr15Ni70Ti3AINb 合金適宜的熱變形溫度為950~1205℃.大變形量必須在1040℃以上進(jìn)行。為滿足技術(shù)條件的要求,在低于1090℃以下時(shí)的變形量應(yīng)達(dá)到約20%。

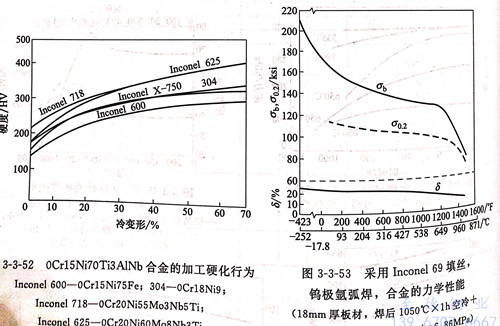

  0Cr15Ni70Ti3A1Nb合金的冷加工性良好。由于它比較容易加工硬化(見圖3-3-52),與18-8型Cr-Ni不銹鋼相似,所以必須及時(shí)固溶處理以防止冷加工開裂。


圖 3-3-52.jpg


五、熱處理工藝


  根據(jù)用途和對(duì)性能的不同要求,此合金的熱處理工藝也有所不同。對(duì)于工作溫度在600℃以上長期使用的設(shè)備、部件,一般是經(jīng)1150℃固溶,再經(jīng)845℃穩(wěn)定化,最后再進(jìn)行705℃的時(shí)效處理。而對(duì)在60℃以下工作的設(shè)備和部件,則可在冷、熱加工或在固溶處理后直接進(jìn)行時(shí)效處理。


六、焊接性能


 對(duì)0Cr15Ni70Ti3AINb合金,建議采用鎢極氬弧焊、電子束焊、等離子焊等焊接方法進(jìn)行焊接。采用鎢極氬弧焊時(shí)可使用Inconel 69填絲。焊接板材的力學(xué)性能見圖3-3-53。


七、物理性能


  0Cr15Ni70Ti3AlNb合金的物理性能見下表

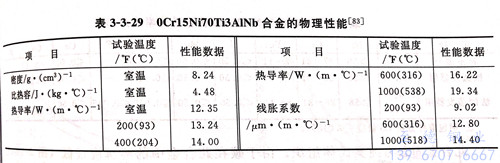

表 3-3-29.jpg


八、應(yīng)用


 由于0Cr15Ni70Ti3A1Nb具有良好的力學(xué)性能,耐腐蝕性能和抗氧化性能,因此,在輕水(壓水、沸水)核反應(yīng)堆中主要用做壓力殼密封環(huán)(鍛件)、螺栓、彈簧、定位銷等部件。我國的小型和大型壓水動(dòng)力堆也均采用此合金制造這些構(gòu)件。


 此合金作為熱強(qiáng)合金廣泛用于火箭發(fā)動(dòng)機(jī)構(gòu)件;燃?xì)廨啓C(jī)的轉(zhuǎn)子葉輪、葉片和螺栓等緊固件;還可用于從0℃以下到650℃工作的彈簧等部件。
