復合焊接工藝是指將兩種明顯不同的焊接工藝方法組合成為一種焊接工藝方法。人們將等離子弧和電弧或者將激光和電弧的兩個熱源進行復合，通過這兩種不同焊接工藝方法的優勢互補，達到了事半功倍的效果。其目的是在提高焊接接頭質量的同時，提高了生產效率，又降低了成本并減輕工人的勞動強度。

1. PA-GTA雙面復合焊的原理

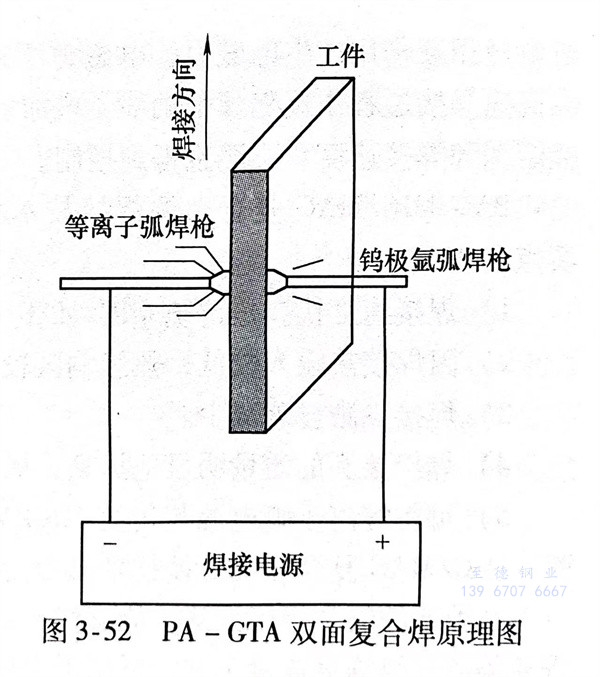

   圖3-52為PA-GTA雙面復合焊的原理圖。它是將等離子弧和鎢極氬弧對準分別置于工件兩側，并串聯于電源回路中，等離子弧接陰極，鎢極氬弧端接陽極，形成等離子弧為直流正接、鎢極氬弧為直流反接的狀態。兩套焊槍分別采用兩套水冷裝置。為提高焊接電流加載量，降低鎢極燒損，等離子焊焊槍的鎢極的直徑選用3mm，鎢極氬弧焊焊槍的鎢極直徑選用6.4mm。試驗表明，對板厚5mm的06Cr18Ni11Ti奧氏體不銹鋼的試驗中，常規單面等離子弧焊的熔深只有1.8mm，而PA-GTA 雙面復合焊則可以完全熔透。

2. PA-GTA雙面復合焊的工藝特點

   在對不銹鋼板進行PA-GTA雙面復合焊時，可以采用直流恒流并建立穩定的小孔效應。但這種小孔效應與常規單面等離子弧焊的小孔效應不同，因為工件另一側還有一個鎢極氬弧在起作用。這樣，等離子弧就會進一步被壓縮，等離子能量就會得到進一步聚集，從而可以一次性焊透更厚的焊件，提高了焊接生產率，而且表面張力、電弧吹力和電磁攪拌均有利于獲得更大的熔深。
