等離子弧焊接是借助于水冷噴嘴對電弧的拘束作用，從而獲得較高能量密度的等離子弧進行焊接的方法。
1. 電弧能量集中且溫度高，焊接過程中電弧穩定，焊接速度快?？梢钥s小焊接接頭熱影響區且焊接變形小，還能提高焊縫內在和外部質量，使焊接接頭力學性能和耐蝕性均優于鎢極氬弧焊。
2. 電弧呈圓柱形且挺直性好，弧長變化對焊件表面加熱點的能量密度影響小，不會由于弧長的改變而影響焊縫成形。等離子弧焊噴嘴到焊件之間距離高達6.4mm，弧柱仍不會飄移。
3. 當焊接電流減小到0.1A時，電弧仍能穩定燃燒，并保持良好的挺度和方向性。
4. 鎢極縮于噴嘴內，可減少鎢極對焊縫的污染。
5. 穿透性等離子弧焊接時，焊件不開坡口，背面無襯墊，可實現單面焊雙面成形。但此時不適宜手工操作，靈活性不如手工鎢極氬弧焊。
6. 設備較復雜，工藝參數多，匹配要求較嚴格，噴嘴使用壽命較短且氣體耗量較大，只宜在室內焊接。
等離子弧焊與鎢極氬弧焊一樣，有手工操作和機械操作之分；也有不加填充焊絲與加填充焊絲之分。
等離子弧焊接按焊縫成形機理，可分為：
1. 大電流等離子弧焊接
大電流等離子弧焊接分穿透型和熔透型兩種方法：
a. 穿透型等離子弧焊
它是以電弧在熔池前穿透工件形成小孔，隨著熱源移動在小孔后形成焊道的一種焊接方法，又稱穿孔焊或鎖孔焊。
在焊接厚度大于2.0mm以上的奧氏體型不銹鋼焊件時，利用高溫等離子弧將焊件待焊處加熱熔化至燒穿，如果焊接參數調節適當，可以穿透工件形成小孔。此小孔面積較小，熔化金屬靠表面張力托住而不至于從小孔中跌落，這就是等離子弧焊接小孔效應。在焊接厚2.5～8.0mm的奧氏體型不銹鋼板時，可以不開坡口，不留間隙或留間隙小于0.5mm，依靠小孔效應實現單面焊雙面成形。這種焊接方法，目前只適用平焊位置對接焊。待焊處的正、反面均通保護氣體，收弧時要填滿小孔。填滿小孔主要靠焊接電流和離子流氣流同時衰減或先后衰減，才能消除弧坑和下凹坑。
b. 熔透型等離子弧焊
這種等離子弧在焊接過程中只熔化焊件而不產生小孔效應，焊縫成形機理與鎢極氬弧焊類似。有人稱這種方法為熔入式或熔融式等離子弧焊。
這種焊接方法主要用于薄板單面焊雙面成形的焊縫或者厚板多層焊。
大電流等離子弧焊接時，焊接參數比鎢極氬弧焊多，焊接參數除了焊接電流、電弧電壓外，還有等離子氣流、保護氣體的成分、氣體流量以及噴嘴形狀和孔徑、長度以及噴嘴到焊件距離等。其中，焊接電流、焊接速度和等離子氣體流量的匹配尤為重要，直接影響焊接接頭的成形和焊縫表面的質量。

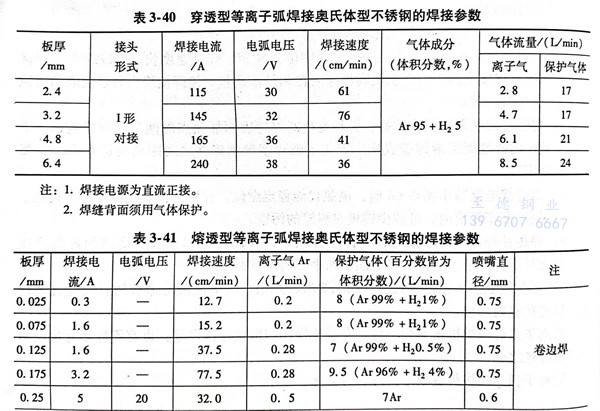

表3-40、表3-41為穿透型和熔透型等離子弧焊接奧氏體不銹鋼的焊接參數。
2. 微束等離子弧焊接及脈沖等離子弧焊接
焊接電流小于30A的熔透型等離子弧焊稱為微束等離子弧焊。從20世紀70年代開始用小電流等離子弧焊接超薄壁件和細絲鋼等，焊接電流可小到0.2A，焊接奧氏體型不銹鋼件最薄的厚度為0.01mm。微束等離子弧焊接的特點是通過電弧的壓縮，導致電弧柱集中為一條細線，雖然焊接電流很小，電弧仍十分穩定，熔池很小，熱影響區很窄，它不利用小孔效應，就能夠?qū)Τ〖?shí)現快速焊接。
與大電流等離子弧焊一樣，微束等離子電弧也是靠水冷式焊槍（即等離子弧發生器）產生的。焊槍是關鍵部件，電極和噴嘴的孔都很細小，所用離子氣流較小，一般均用純氬。焊接奧氏體型不銹鋼時，保護氣體有氬加氫［φ（H2）＝2％～8％］的混合氣體，這對防止金屬的氧化有很好的效果，同時也提高熱效率，并使弧柱收縮得更細。

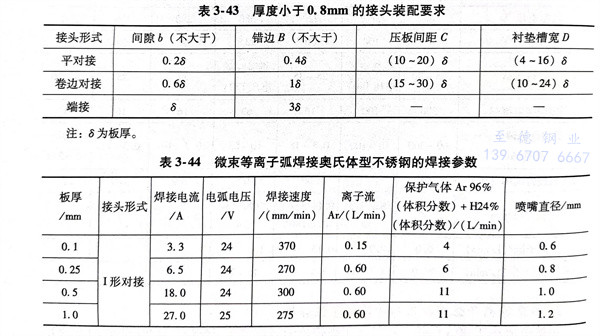

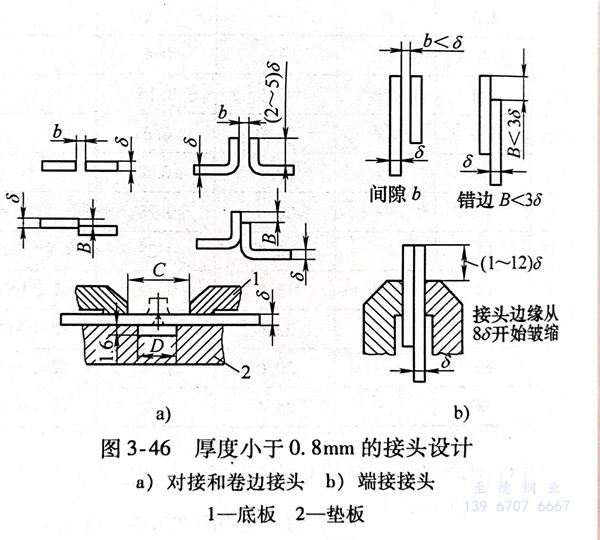

微束等離子弧焊接可以采用手工操作，但為了保證焊接接的質量，應盡可能地采用機械操作。厚度小于0.8mm的焊接接頭設計與裝配要求如圖3-46所示和見表3-43。表3-44為微束等離子弧焊接奧氏體型不銹鋼的焊接參數，僅供參考。
為了使焊接薄壁件及超薄壁件的質量更有保證，目前發展到采用脈沖等離子弧焊接。它與前面所述的脈沖氣體保護焊一樣，可以調節基值電流、脈沖電流、脈沖寬度和頻率等焊接參數。
