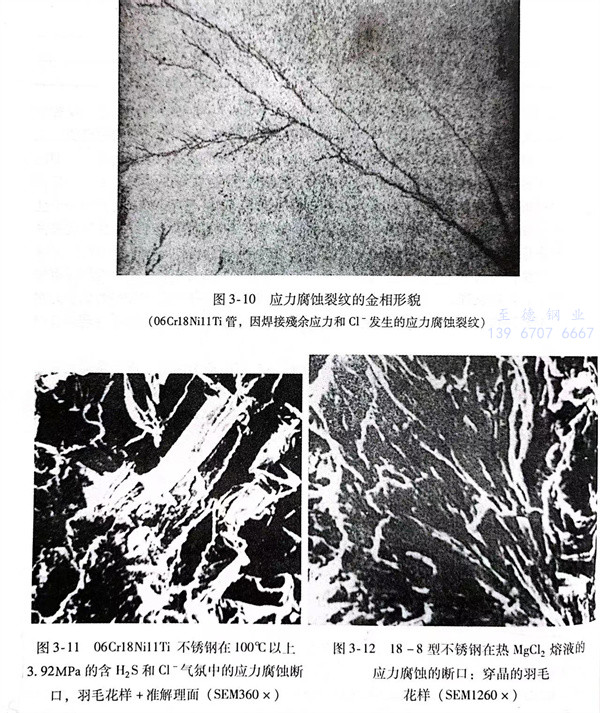

斷裂部位通常不存在均勻腐蝕，斷裂往往以點腐蝕、縫隙腐蝕為起始點，從接觸介質的金屬表面發(fā)生，往深處發(fā)展。裂紋的形態(tài)，從外表宏觀觀察，裂紋較平直，常常有分枝、花紋或龜裂；從顯微鏡觀察裂紋橫切面可發(fā)現，裂紋一般有分枝特征，裂紋尖端較銳利，根部稍寬，如圖3-10所示。從斷口形貌上分析，一般無明顯的塑性變形跡象，屬于完全脆性斷裂。從宏觀斷口看，斷口粗糙；斷裂總是從與介質接觸的表面開始，故起裂處表面附近的斷口顏色總是最深。斷口呈多層結晶狀、層片狀、放射性狀和山形形貌。從微觀上分析，奧氏體不銹鋼多為穿晶性斷裂，為穿晶型準解理斷裂，呈河流花樣、扇形花樣和羽毛狀花樣，如圖3-11和圖3-12所示。鉻不銹鋼多系沿晶斷裂，呈冰糖花樣。

  解決應力腐蝕斷裂紋的理想途徑是從材料著手。各國冶金工作者為解決奧氏體型不銹鋼抗應力腐蝕性的問題進行了大量科研工作，在不銹鋼系列中開發(fā)出了新鋼種，如奧氏體-鐵素體型不銹鋼（簡稱雙相不銹鋼）。這類鋼綜合了奧氏體型和鐵素體型不銹鋼兩者的優(yōu)點，具有良好的韌性、強度和焊接性，其中屈服強度可達普通不銹鋼的兩倍；其優(yōu)良的耐中性氯化物應力腐蝕性能遠遠超過18-8型不銹鋼，并具有良好的抗孔蝕和縫隙腐蝕的能力。與此同時，還必須采取控制工作應力水平，降低或消除各種殘余應力，隔離腐蝕介質或加緩蝕劑等各種手段來防止應力腐蝕的產生。
