1. 鐵素體可以降低某些不銹鋼焊縫的裂紋傾向，當(dāng)焊縫的拘束度及焊接接頭尺寸較大時，鐵素體的這種作用更為明顯。在某些介質(zhì)中，0Cr18Ni12Mo2及00Cr18Ni12Mo2型焊縫中的鐵素體對焊縫的耐腐蝕性能是有害的。除此之外，在大多數(shù)情況下，鐵素體對焊縫的耐腐蝕性都無明顯影響。通常認(rèn)為，鐵素體可使奧氏體型焊縫的強度升高，低溫韌性下降，并可能在高溫下轉(zhuǎn)變?yōu)榇嘈缘摩蚁唷?/span>

2. 焊縫中的鐵素體含量一般用磁性檢測儀進行測量。為保證測量結(jié)果的重復(fù)性，應(yīng)采用標(biāo)準(zhǔn)方法對檢測儀進行標(biāo)定。當(dāng)使用經(jīng)標(biāo)準(zhǔn)方法標(biāo)定的磁性檢測儀測量不銹鋼中的鐵素體時測量結(jié)果應(yīng)用“鐵素體數(shù)（FN）”表示。

3. 許多不銹鋼焊條，如Cr26Ni21組（即E2-26-21型、E3-26-21型、E1-26-21Nb型及E1-26-21Mo型）和E2-16-35型及E0-20-34Cu3Mo2Nb型的熔敷金屬為純奧氏體型。而根據(jù)用戶的要求，Cr18Ni12Mo2組的熔敷金屬可能為純奧氏體型（以提高焊縫在某些介質(zhì)中的耐腐蝕性），也可能含有一定量的鐵素體（可高達4FN以上，但通常略低于Cr18Ni12Mo3組）。所謂的“可控制鐵素體”型焊條，即E0-19-10型、E0-19-10Nb型、E0-18-12Mo2Nb型及E0-19-10Nb型即可以將熔敷金屬鐵素體含量控制得較低，也可以提高到4FN以上，但由于熔敷金屬化學(xué)成分的限制及工作條件的要求其熔敷金屬鐵素體含量不會超過1015FN。E1-16-8Mo型焊條的熔敷金屬鐵素體含量一般在5FN以下。E1-30-9型及E1-20-9MoWNb型焊條熔敷金屬鐵素體含量一般在20FN以上。

4. 不銹鋼焊條熔敷金屬鐵素體含量會受到焊接工藝參數(shù)、試板化學(xué)成分及稀釋率的影響，使得同一型號焊條所焊的不同試樣之間可能出現(xiàn)鐵素體含量的差別。為減小這種差別，測定熔敷金屬鐵素體含量時，推薦采用以下程序。

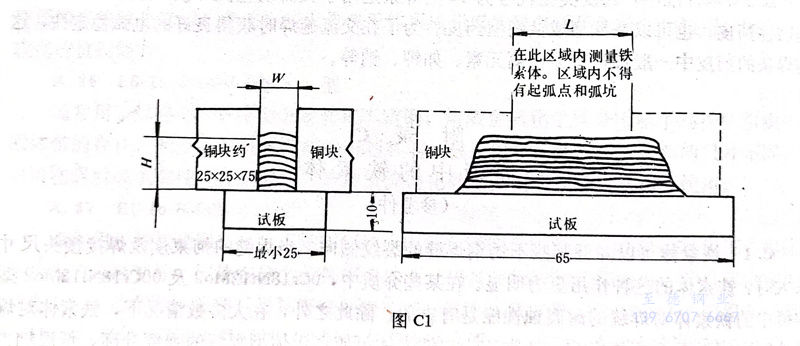

    4.1 試板材料應(yīng)為1Cr18Ni9或0Cr18Ni9型鋼板。當(dāng)堆焊金屬高度符合下表規(guī)定時，也可以用碳鋼試板。試板尺寸見圖C1。

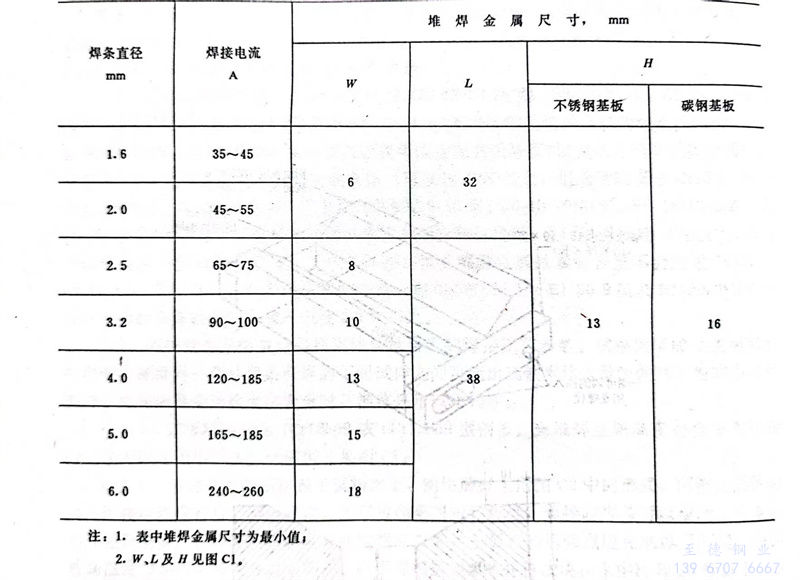

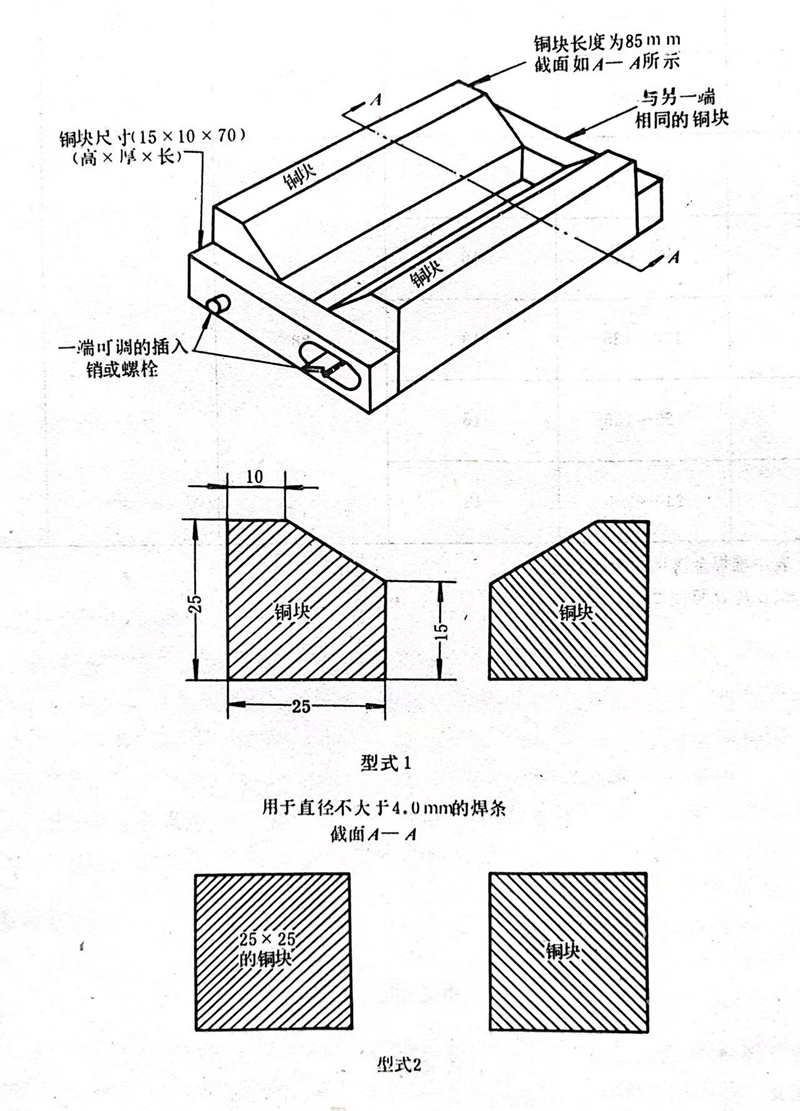

    4.2 將兩平行的銅塊置于試板之上，銅塊最好采用圖C2中的形式。兩銅塊間的距離及焊接電流應(yīng)符合下表的規(guī)定。應(yīng)盡可能采用短弧焊接，焊接時焊條可以擺動，但電弧不許觸及銅塊。各焊道間的焊接方向應(yīng)相互交替，起弧點和熄弧點應(yīng)在堆焊層兩端。層間最高溫度為95℃，每條焊道焊完后，應(yīng)清理焊道表面，并將試塊在水中冷卻20秒以上。在最后一條焊道水冷之前，應(yīng)將試塊在空氣中冷卻到430℃以下。

    4.3 焊后的堆焊金屬表面應(yīng)適當(dāng)?shù)丶庸?，加工后的表面?yīng)光潔、平直、看不到焊波，其寬度不應(yīng)小于3mm。

    4.4 在加工后的堆焊金屬表面上，采用經(jīng)標(biāo)準(zhǔn)方法標(biāo)定的磁性測定儀，沿長軸方向測定六點，測得的六個讀數(shù)應(yīng)取平均值。
