奧氏體不銹鋼在固溶熱處理后（即固溶態(tài)或稱為非敏化態(tài)），晶粒間界并不存在富鉻碳化物等任何其它相的情況下，在某些特定介質(zhì)條件中，也會發(fā)生晶間腐蝕。它與經(jīng)熱敏化后產(chǎn)生的所謂敏化態(tài)晶間腐蝕存在本質(zhì)的區(qū)別，不應(yīng)混淆。因為它發(fā)現(xiàn)較晚，并不如敏化態(tài)晶間腐蝕那樣普遍。因此通常論及的晶間腐蝕，如未加說明，一般均指敏化態(tài)晶間腐蝕而言。

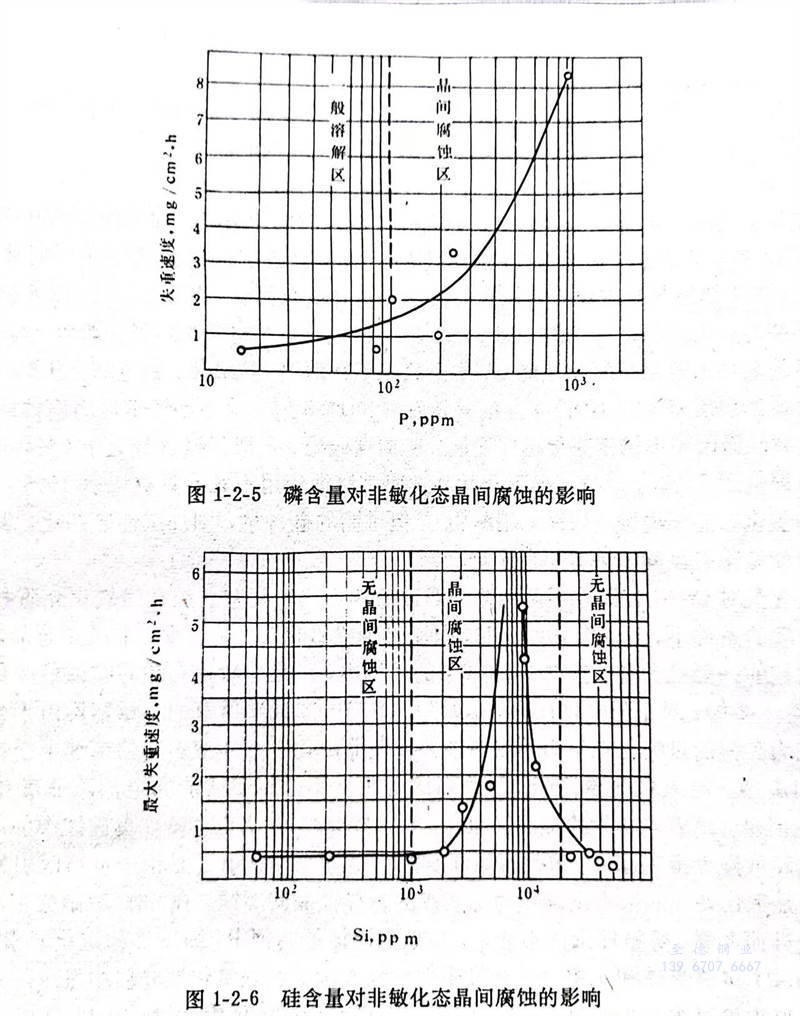

  非敏化態(tài)晶間腐蝕主要發(fā)生在一些強氧化性介質(zhì)中。最早于1949年在研究65％沸騰硝酸試驗方法時被發(fā)現(xiàn)，并查明是因不銹鋼腐蝕產(chǎn)物Cr^＋6離子的累計和加速腐蝕所造成（但當時的解釋也僅限于此）。隨著60年代原子能，尤其是后處理工業(yè)的發(fā)展，才重新引起重視。其試驗方法一般采用沸騰硝酸-重鉻酸鹽溶液（尚未標準化）。最早是模擬高溫水中含有少量Cr⁺⁶離子引起應(yīng)力促進腐蝕破裂的試驗環(huán)境而提出，隨后用于研究存在Cr⁺⁶等氧化性離子的硝酸介質(zhì)中。奧斯特和阿米歐等的研究確認，造成非敏化態(tài)不銹鋼晶間腐蝕敏感性的原因，是由于鋼中磷、硅等（即使很少量）在晶粒邊界的偏聚。不少實驗已經(jīng)證實這種有害雜質(zhì)的富集。這種解釋，或稱為溶質(zhì)離析學(xué)說也在某種程度上得到人們認可。硅、磷元素對非敏化態(tài)晶間腐蝕的影響規(guī)律見圖1-2-5和1-2-6?？朔緩绞遣扇「呒冃秃透吖栊蛢深悐W氏體不銹鋼來解決。

  我國于60年代末開始這方面研究。70年代對硅含量（＜0.1～6％Si）和介質(zhì)因素的影響，進行了全面系統(tǒng)的研究。已經(jīng)證實，即使是在某些氧化性不太強的介質(zhì)條件下，如核工業(yè)中含有氧化性離子的中等濃度沸騰硝酸溶液，鋼的腐蝕電位有時并非處于過鈍化區(qū)時，也會發(fā)生非敏化態(tài)晶間腐蝕。80年代初發(fā)現(xiàn)在通氧高溫尿素甲銨溶液中也存在非敏化態(tài)晶間腐蝕，并開展了許多研究工作。
