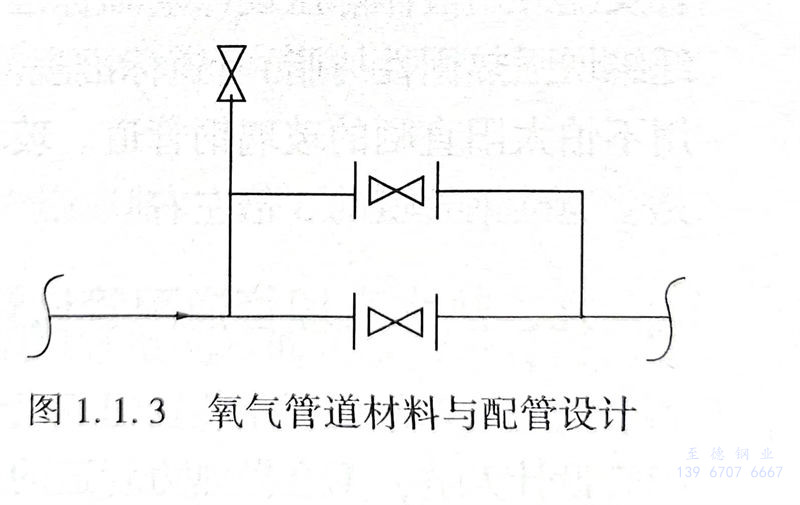

在某石化裝置，浙江至德鋼業有限公司工人人員發現某氧氣管道閥門側面還設計了防爆操作防護墻，有些防護過度。歸根結底是配管設計人員沒有真正理解標準規范的設計要求，由心中過度害怕引起。如圖1.1.3所示，某氧氣管道主管是18”的A312 TP304／TP304L（SMLS），后增加了旁路，配管設計人員仍選用A312 TP304／TP304L（SMLS）不銹鋼管道是錯誤的，因按照此工藝圖，旁路1.5＂的流速加大了，需要選用鎳基合金材料（UNS N06600）才可以滿足工程設計質量。氧氣管道材料應根據管道壓力、溫度和流速不同選用碳鋼、不銹鋼和鎳基合金；宜采用無縫鋼管、無縫管件、全通徑閥，其操作狀態全開或全關，不得使其處于半開半關狀態；切斷閥操作過程兩端壓差不能過大，閥門宜用法蘭連接；墊片宜選用帶內環聚四氟乙烯纏繞墊片；填料不應采用易脫落碎屑、纖維的材料或可燃的材料制成，宜選用聚四氟乙烯材料；三通宜選用等徑三通，氧氣管子、管件、閥門等應進行脫脂處理。見歐洲工業氣體協會標準（EIGA）《Oxygen Piping Systems》（氧氣管道系統）IGC DOC 13／12／E等規范。

  如圖1.1.3所示，緊急切斷閥通常是自動的，在全開位置運行，通常僅在緊急情況下關閉。緊急切斷閥是高流量閥，通常為閘閥、刀形閘閥、蝶閥或球閥。旁通閥通常是從手動閥的上游到下游的隔離閥，安裝目的是通過隔離閥對壓力進行均衡，一旦建立了壓力均衡，隔離閥可以安全打開。旁通閥也用于對下游系統緩慢加壓，以緩解超速和快速增壓風險。受控、緩慢加壓需要使用節流流量控制型閥門，由于其具有流量控制功能，旁通閥分為節流閥、過程控制閥。雖然被歸類為過程控制閥，旁通閥通常為手動操作閥，通常是截止閥或球閥等。為盡量減少旁通管線中可能聚集的顆粒數量，旁通管連接應安裝到主管中心線或中心線以上。

  按GB 50030《氧氣站設計規范》，設計壓力大于0.1MPa的氧氣管道上，不得用閘閥。設計壓力大于或等于1.0MPa且公稱直徑大于或等于150mm的氧氣管道上的手動閥門，宜設旁通閥。設計壓力大于1.0MPa，公稱直徑大于或等于150mm的氧氣管道上經常操作的閥門，宜用氣動閥門。
