石化管道裝置設備布置設計需符合項目的規范和規定要求。按工藝流程順序確定工藝單元的相對位置，然后根據項目所采用的防火規范（例如，我國通常按GB 50160《石油化工企業設計防火規范》，美國通常按NFPA等）要求確定間距，對于防火、防爆、防腐要求相近的適當集中布置，還應考慮與全廠總平面的銜接。根據風向條件確定設備、設施與建筑物的相對位置。根據氣溫、降水量、風沙等氣候條件和生產過程或某些設備的特殊要求，決定是否采用室內或篷內布置。根據裝置豎向布置，確定裝置地面零點標高與絕對標高的關系。根據地質條件，合理布置重載荷和有振動的設備。在滿足生產要求和安全防火、防爆的條件下，應做到節省用地、降低能耗、節約投資、有利于環境保護。設備、建筑物、構筑物宜布置在同一地平面上。當受地形限制時，應將控制室、變配電室、化驗室、生活間等布置在較高的地平面上；裝置儲罐宜布置在較低的地平面上。裝置設備布置一般包括以下具體要求。

1. 滿足工藝流程的要求

 ①. 裝置的生產是由工藝設計確定的，它主要體現在工藝流程圖和設備匯總表（容器類、換熱器類、工業爐類、機泵類、機械類等）及其數據表上。

 ②. 在這些圖表中表示出工藝設備和管道的操作條件、規格型號、外形尺寸等以及設備與管道的連接關系。裝置設備布置設計將以此為依據進行。一般按照生產流程順序和同類設備適當集中的方式進行布置。

 ③. 對于處理有腐蝕性、有毒和易凝物料的設備宜全部按流程順序緊湊地布置在一起，以便對這類特殊物料采取統一的措施，如設置圍堰、敷設防蝕地面等。為防止結焦、堵塞、控制溫降、壓降、避免發生副反應等有工藝要求的相關設備，也要靠近布置，對于在生產過程中設備之間有高差要求的，如塔頂冷凝冷卻器的凝液到回流罐，塔底或容器內流體到機泵，依靠重力流動的流體由高到低，固體物料的裝卸要求等都需要按工藝設計要求使各種設備布置在合適的層高位置。必要時需設置廠房、框架或利用管廊的上部空間布置設備。

 ④. 如有預留用地要求，項目組或工藝通常需要給配管專業提出條件。根據工廠總圖布置的要求、生產過程性質和設備特點確定預留區域的位置。

 ⑤. 工藝設備的豎向布置，應按下列原則考慮。

   a. 工藝設計不要求架高的設備，尤其是重型設備，應落地布置。

   b. 由泵抽吸的塔和容器以及真空、重力流、固體卸料等設備，應滿足工藝流程的要求，布置在合適的高層位置。

   c. 當裝置的面積受限制或經濟上更為合理時，可將設備布置在構架上。

   d.設備基礎標高和地下受液容器的位置及標高，應結合裝置的豎向布置和管道布置確定。

 ⑥. 輸送介質對距離、角度、高度等有特殊要求的管道以及高溫、大口徑管道的布置，應在設備布置時統籌規劃。

2. 安全、健康和環境的要求

 ①. 設備間距滿足防火、防爆規范要求。

 ②. 常散發大量油氣、有毒氣體和粉塵的設備，宜布置在裝置的全年最小頻率風向的上風側。

 ③. 利用電力驅動的設備和電氣設備的布置，應符合有關防爆的規定（在我國通常需遵循GB 50058的規定）。

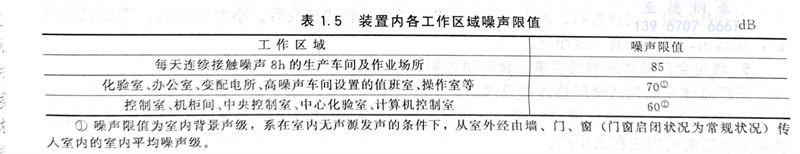

 ④. 根據對設備的噪聲規范要求，高噪聲級設備宜相對集中，并盡量布置在廠房的一隅。石油化工裝置的轉動設備（包括泵、壓縮機等）、空冷器、加熱爐以及向大氣放空等都可能產生很大的噪聲。產生噪聲的設備宜遠離人員集中的場所布置，噪聲的控制應符合所在國家的標準規范，在我國，有GB/T 50087《工業企業噪聲控制設計規范》、SH/T 3146《石油化工噪聲控制設計規范》等。表1.5為我國裝置內各工作區域噪聲限值。

 噪聲限值為室內背景聲級，系在室內無聲源發聲的條件下，從室外經由墻、門、窗（門窗啟閉狀況為常規狀況）傳入室內的室內平均噪聲級。

 裝置內各操作區域的噪聲強度不得超過表1.5所列限值。操作人員每天接觸噪聲不足8小時的場合，可根據實際接觸噪聲的時間，按接觸時減半、噪聲限制值增加3dB確定其噪聲限制值；凡是操作人員接觸區域的噪聲值無論接觸噪聲時間長短，操作人員接觸的區域噪聲值均不得超過115dB。上述噪聲級，應按現行的國家標準測量方法確定。

⑤. 設備宜露天或半露天布置，毒性程度為極度危害和高度危害介質設備宜布置在裝置邊緣，并設置相應防護設施和警示標志。露天或半露天設備布置，不僅是為了節省投資，更重要的是為了安全，因?yàn)槁短旎虬肼短觳贾?，便于可燃?xì)怏w擴散。對于爆炸危險區域范圍應符合有關防爆的規定（在我國通常需遵循GB50058的規定），設備布置設計需注意以下內容。

   a. 將不同等級的爆炸危險介質和非爆炸危險區、明火設備分別布置在各自的界區內，以減小爆炸危險區域。

   b. 設備盡可能采用露天或半露天式布置。對于必須布置在廠房?jī)?nèi)的設備，應采用通風設施，使廠房?jī)?nèi)空氣流通，以便將釋放出的爆炸危險物質迅速稀釋到爆炸下限以下。

   c. 對于可能釋放和容易積聚爆炸氣體或蒸氣的地點，設置檢測和報警裝置，當氣體濃度接近爆炸下限的25％時，能可靠地發出報警信號，以便及時處理。

   d. 在爆炸危險區內的不應布置明火設備、散發火花的設備或設施。

3. 裝置設備布置分區要求

 按道路或防護要求分成下列裝置區。

   ①. 工藝裝置區 主要工藝裝置、產品儲存、控制樓（控制室、實驗室和開關室）。

   ②. 輔助裝置區 公用工程系統設施如空分、空壓、循環水、脫鹽水、蒸汽鍋爐房等，污水處理，廢物焚燒，裝車裝置（產品），全廠管廊，其他。一些工程公司，裝置區的劃分，由總圖專業負責，裝置區內的設備布置由壓力管道專業來完成。

4. 滿足操作、檢修和施工的要求

 ①. 裝置設備布置設計必須為操作管理提供方便。主要包括：必要的操作通道和平臺；樓梯與安全出入口要符合規范要求；合理安排設備間距和凈空高度。對于主要操作點和巡回檢查路線，提供較寬的通道平臺過橋、梯子等，經常上下的梯子應盡量采用斜梯?？刂剖业奈恢脩?yīng)避開危險區，遠離振動設備，以免影響操作人員的工作環境和人身安全以及儀表的運行。

 ②. 一個裝置的施工和設備的安裝，雖然是在較短時間完成的，但也需要在裝置設備布置設計中提供必要的條件，如吊裝主要設備和現場組裝大型設備需要的場地、空間和通道。

 ③. 在裝置設備布置設計時應將上述操作、檢修、施工所需要的通道、場地、空間結合起來綜合考慮。

  檢修工作應盡量采用移動式的機動設備。將需要檢修的設備或部件運走并同時運來備用的同樣設備或部件，這樣可以縮短檢修時間。對于沒有備用部件的大型設備，需要就地檢修時，則需要提供必要的檢修場地和通道。在廠房?jī)?nèi)布置的設備檢修時，還需要為大部件的起吊、搬運設置必要的吊車、吊裝孔、出入口、通道和場地。

 為裝置維修所安裝的起重梁下絕對不許布置任何管道、電纜等設施。生產過程需要中間清洗或機械維護的設備上方，不應布置管道、電纜等設施。需要進行上述工作的設備示例如下。

    熱交換器、具有滿徑大蓋的容器：需要生產過程中間清掃。

   泵和壓縮機、攪拌容器、離心機、生產專用機械、管式蒸發器、小型粉碎機：需要機械維護，在起吊時可能要有一定凈空。

5. 滿足全廠總體規劃的要求，合理用地和減少能耗

 全廠總體規劃包括全廠總體建設規劃、全廠總流程和全廠總平面布置設計。

  ①. 根據全廠總體建設規劃要求，在裝置設備布置設計時，應使后期施工的工程不影響或盡量少地影響前期工程的生產。

  ②. 根據全廠總流程設計要求，為了合理利用能源將一些裝置合并在一起組成聯合裝置，或者為了集中管理將聯系不太密切甚至不相干的裝置排列在一起合用一個儀表控制室，即合理化集中裝置，亦稱聯合裝置。

  ③. 在全廠總平面布置圖上確定裝置的位置和占地之后，要了解原料、成品、半成品的儲罐區，裝置外管帶、道路及有關相鄰裝置等的相對位置，以便確定本裝置的管廊位置和設備、建筑物的布置，使原料、產品的儲運系統和公用工程系統管道的布置合理，并與相鄰裝置在布置風格方面相互協調。

  ④. 在確定設備和構筑物的位置時，應使其地下部分的基礎不超出裝置邊界線。有的項目的地下部分的結構基礎超出了裝置邊界線，造成與臨近裝置地下管線的碰撞。

  ⑤. 設備的間距除應滿足防火、防爆規范外，還應滿足以下要求：操作、檢修、裝卸、吊裝所需的場地和通道；構筑物（包括平臺、梯子等）的布置；設備基礎、地下埋設的管道、管溝、電纜溝和排水井的布置；管道和儀表安裝。

6. 適應所在地區的自然條件

  ①. 根據氣溫、降水量、風沙等氣候條件和生產過程或某些設備的特殊要求，決定是否采用室內布置。

  ②. 結合所在地區的地形特點，在一般情況下，裝置設備布置在寬度約60m以上的長方形平整地段上，以便把管廊設在與長邊平行的中心地帶，設備布置在管廊兩側。然而，有時總平面布置已經確定裝置處于坡度較大的地段，可通過豎向設計，使裝置占地平坦。

  ③. 裝置設備布置設計應結合地質條件，應考慮將地質條件好的地段，布置重載荷設備和有振動的設備，使其基礎牢固可靠。

  ④. 在我國根據全年最小頻率風向確定設備、設施與建筑物的相對位置。

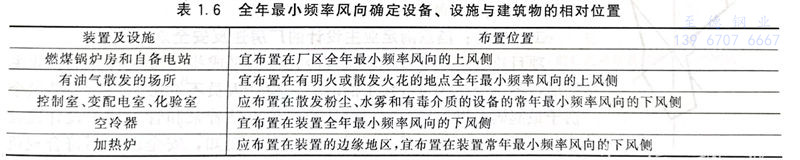

  裝置設備布置采用全年頻率風向概念的原則是：避免生產裝置中的一些單元，產生的危害性較大的有害氣體、煙、霧、粉塵等對人員集中場所、明火或散發火花地點產生危害。常年最小頻率風向是指最小值的風向，亦即風向玫瑰圖中最靠近坐標原點的風向。建筑物的位置朝向和當?shù)刂鲗?dǎo)風向有密切關系，如一般把清潔的建筑物布置在主導風向的上風向，把污染建筑布置在主導風向的下風向，最小風頻的上方向。表1.6所列為全年最小頻率風向確定設備、設施與建筑物的相對位置。

  風玫瑰圖用來簡單描述某一地區風向、風速的分布，可分為“風向玫瑰圖”和“風速玫瑰圖”。在風玫瑰圖的極坐標系上，每一部分的長度表示該風向出現的頻率，最長的部分表示該風向出現的頻率最高。風玫瑰圖通常分16個方向，也有的再細分為32個方向?！帮L(fēng)向玫瑰圖”也叫風向頻率玫瑰圖，根據各方向風的出現頻率，以相應的比例長度，按風向從外向中心吹，描在用8個方位表示的圖上，然后將各相鄰方向的端點用直線連接起來，繪成一個形狀宛如玫瑰的閉合折線，故名“風向玫瑰圖”。

  風向玫瑰圖在氣象統計、城市規劃、工業布局等方面有著十分廣泛的應用。例如，把居民區布置在主導風向的上風向，空氣清新，環境優美；把污染大氣的工廠布置在主導風向的下風向，最小風頻的上方向；在季風氣候區，污染大氣的工廠應布局在與季風風向垂直的郊外，以減輕大氣對城市的污染。

  風玫瑰圖一般都反映著兩個重要信息：風向、風頻。線段最長者，即外面到中心的距離越大，表示風頻越大，其為當?shù)刂鲗?dǎo)風向；外面到中心的距離越小，表示風頻越小，其為當?shù)刈钚☆l率風向。

7. 力求經濟合理

  ①. 節約占地、減少能耗，裝置設備布置應在遵守國家法令、貫徹執行國家標準規范和滿足各項要求的前提下，盡可能縮小占地面積，避免管道不必要的往返，減少能耗，節省投資和鋼材。

  ②. 經濟合理的典型布置。經濟合理的典型布置是：中央架空管廊，管廊下方布置泵及其檢修通道，管廊上方布置空氣冷卻器或其他換熱設備，容器、管廊兩側按流程順序布置塔、容器、換熱器等，控制室、變配電室、辦公室或壓縮機房等成排布置。

8. 滿足用戶要求

  設計是為用戶服務的。有的用戶由于國情不同，或當?shù)亓?xí)慣不同，或?yàn)榱瞬僮鞣奖?，往往提出特殊要求，如建筑物類型、鋪砌范圍、樓梯、升降設備、凈空高度、搬運工具等，應做好解釋工作，在不增加過多投資的前提下使用戶滿意。

9. 注意外觀美

  裝置設備布置的外觀美，能給常年在裝置內工作的人員以美好印象。外觀美也是設計人員、設計單位的實物廣告。裝置設備布置的外觀美表現在以下幾個方面。

   ①. 設備排列整齊，成條成塊。

   ②. 塔群高低排列協調，人孔盡可能排齊，并都朝向檢修道路側。

   ③. 框架、管廊主柱對齊縱橫成行。

   ④. 建筑物軸線對齊，立面高矮適當。

   ⑤. 管道橫平豎直，避免不必要的偏置歪斜。

   ⑥. 檢修道路與工廠系統對齊成環形通道。

   ⑦. 與相鄰裝置設備布置格局協調。
