1. 基礎設計階段

 ①. 根據項目規定確定配管設計范圍、進度要求，確定基礎設計深度要求。

 ②. 估算工作量，確定專業設計負責人、設計人、校核人和審定人等人力資源。

 ③. 制定配管設計工程規定，如裝置布置規定、管道布置規定、管道材料等級規定、管道隔熱設計規定、設備及管道涂漆規定等資料。

 ④. 管道應力工程師對需要進行應力計算的管道編制臨界管道一覽表。

 ⑤. 管道材料工程師根據工藝系統專業的管道及儀表流程圖和管道數據表編制管道材料等級規定。如需要3D配管設計，則需要編制管道材料數據庫。

 ⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不銹鋼管道及影響設備布置的管道，進行初步的管道走向研究。

 ⑦. 確定管廊的寬度、層數和標高，設計管廊管道走向圖。

 ⑧. 提出基礎設計階段結構、建筑條件。

 ⑨. 如果是3D配管設計，3D模型內一般需達到30％階段設計深度。

 ⑩. 提出基礎設計階段管道材料匯總表。

 ?. 繪制基礎設計管道布置圖。

 ?. 參加基礎設計審查會，在基礎設計審查會上，業主審查基礎設計圖紙文件。根據審查意見，對圖紙文件進行補充修改后，作為詳細工程設計的依據。

2. 詳細設計階段

 ①. 將設備布置圖提供給有關專業，完善詳細設計階段管道材料等級等工程規定。

 ②. 將裝置進行分區，確定分區設計人、校核人和審核（定）人。

 ③. 根據設備裝配圖以及各專業互提條件的基礎上（如平臺梯子、開洞、預埋件、設備基礎、結構、儀表電氣、管口方位等資料）深化完善管道布置圖。

 ④. 如果是3D配管設計，在配管提出結構載荷等設計條件后，通常需達到60％階段設計深度，有的項目要開展60％階段審核會。

 ⑤. 管道材料工程師提出MR文件、特殊管件圖，管道應力專業工程師對管道柔性進行校核、計算，提出彈簧架、特殊管架等條件。

 ⑥. 設計管道軸測圖。

 ⑦. 設計蒸汽、熱水伴熱站布置圖，編制管道伴熱連接表。

 ⑧. 如果是3D配管設計，在配管的詳細設計即將結束、準備出正式施工圖紙文件前，通常需達到90％階段設計深度，有的項目要開展90％階段審核會。

 ⑨. 在詳細設計結束時，管道材料工程師進行管道材料匯總，此次材料統計是配管專業所用全部材料（包括輔助材料）的最終匯總。

 ⑩. 完成施工版設備布置圖、管道平面布置圖、軸測圖等設計文件，編制圖紙目錄和詳細設計說明書。管道設計說明書應包括管道的設計原則、設計思路、執行規范、典型配管研究、典型的管道柔性設計數據、與儀表專業的分工、識圖方法（圖例）、施工要求、采購要求、其他要說明的問題等。

 ?. 設計文件整理校審會簽簽署。

 ?. 對詳細設計文件存檔，打印藍圖發送到施工現場。

 ?. 到施工現場進行設計交底。

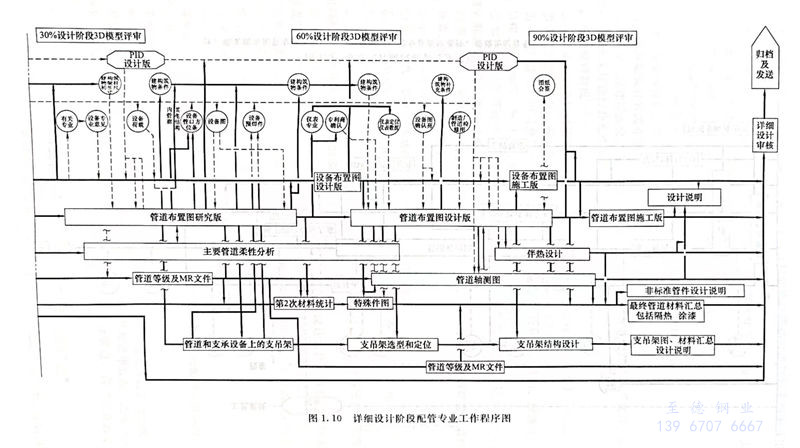

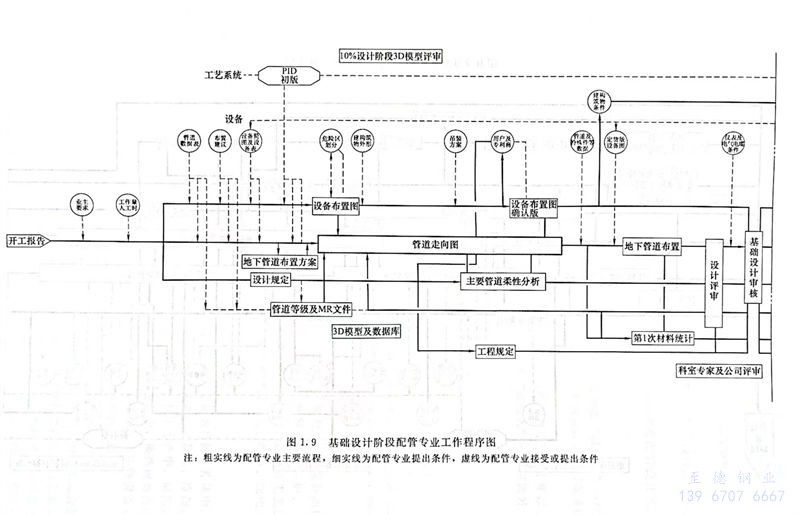

基礎設計階段配管設計一般工作流程如圖1.9所示，詳細設計階段配管設計一般工作流程如圖1.10所示。

工程應用：配管設計文件編號錯誤引起施工漏項

  配管設計詳細設計圖紙文件，編號排序編制正確，才能讓現場施工人員方便地找到。某項目，因配管設計文件入庫存檔環節沒有認真完成，設計文件編號和排序較亂，連配管設計人自己都不能快速地找到某些圖紙文件，造成施工現場漏施工部分管道，到“三查四定”時才發現。
