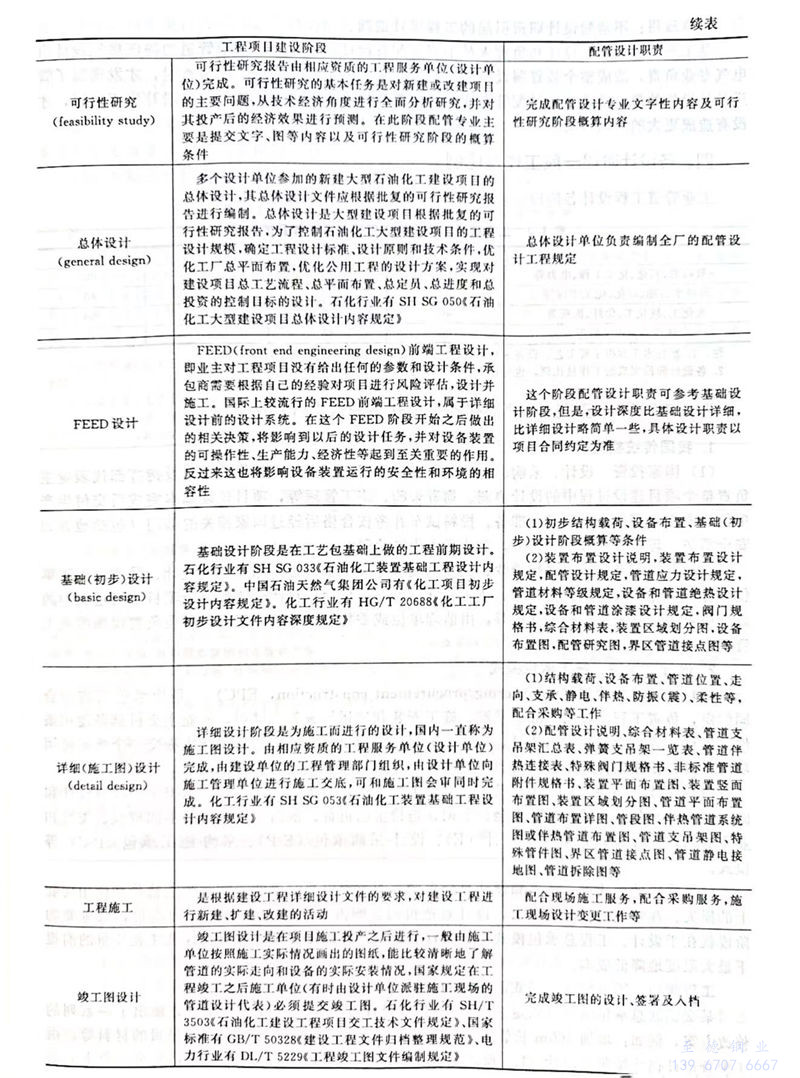

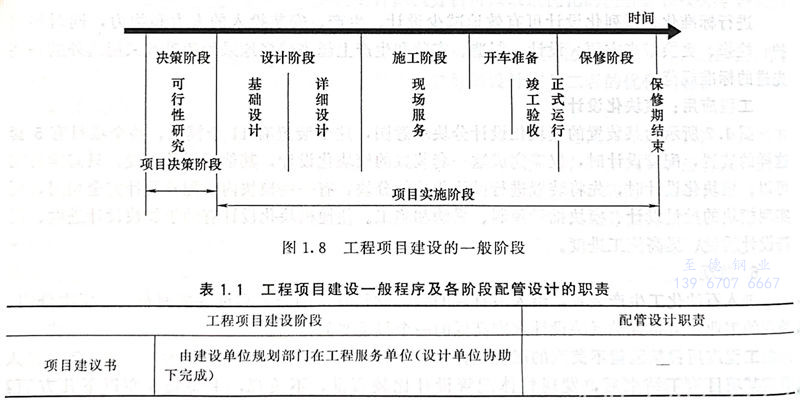

石油化工廠的設計是一個復雜的系統工程，從規劃到工程設計、施工建設、裝置的運行改造等各階段都會傾注項目團隊的心血，它是各專業團結協作、辛勤勞動的結晶。工程項目建設的一般階段如圖1.8所示。工程項目建設一般程序及各階段配管設計的職責見表1.1。

  工程應用：不清楚設計職責引起的工程設計遺漏

 某工程項目的配管設計和負責人員不清楚配管設計的職責，誤認為管道的靜電接地設計由電氣專業負責，造成整個裝置漏設計靜電接地，工程施工建設接近尾聲檢查時，才發現漏了管道及其設施的靜電接地。經過配管專業緊張地彌補靜電接地設計，施工人員增補施工內容，才沒有造成更大的不利影響。
