成人免费无码视频在线网站,3d动漫精品啪啪一区二区中,女高中生第一次破苞av,国产在线无码制服丝袜无码

022Cr19Ni10 (304L)

   （022Cr19Ni10）304L不銹鋼是在(06Cr19Ni10) 304不銹鋼基礎上，通過降低碳和稍許提高含鎳量的超低碳型奧氏體不銹鋼。此鋼是為了解決因Cr23C6析出致304不銹鋼在一些條件下存在嚴重的晶間腐蝕傾向而發(fā)展的。在開發(fā)初期，因冶金生產降碳較難，曾一度妨礙了它的廣泛應用，在20世紀70年代新的二次精煉方法AOD和VOD工藝成功用于生產后，此鋼才真正得到廣泛應用。與304不銹鋼相比，此鋼強度稍低，但其敏化態(tài)耐晶間腐蝕能力明顯優(yōu)于304不銹鋼。除強度外，此鋼其他性能等同于321不銹鋼。它主要用于需焊接且焊后又不能進行固溶處理的場合。

一、化學成分

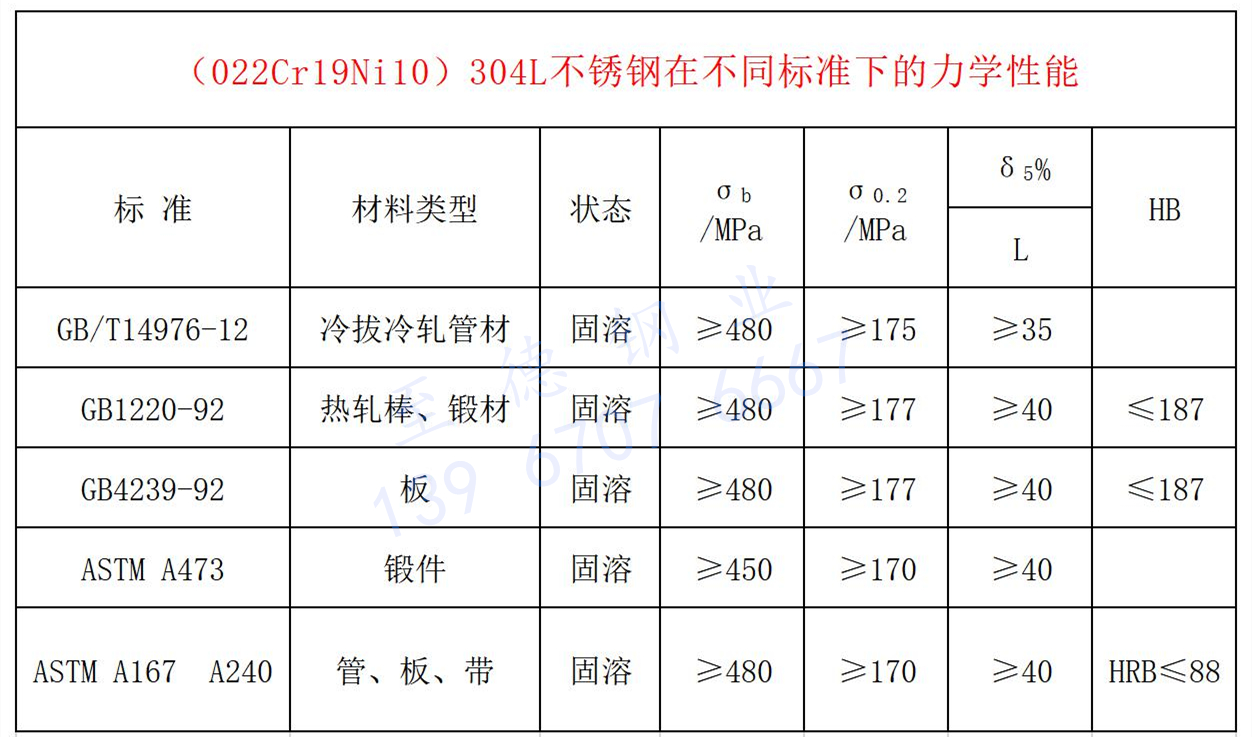

二、力學性能

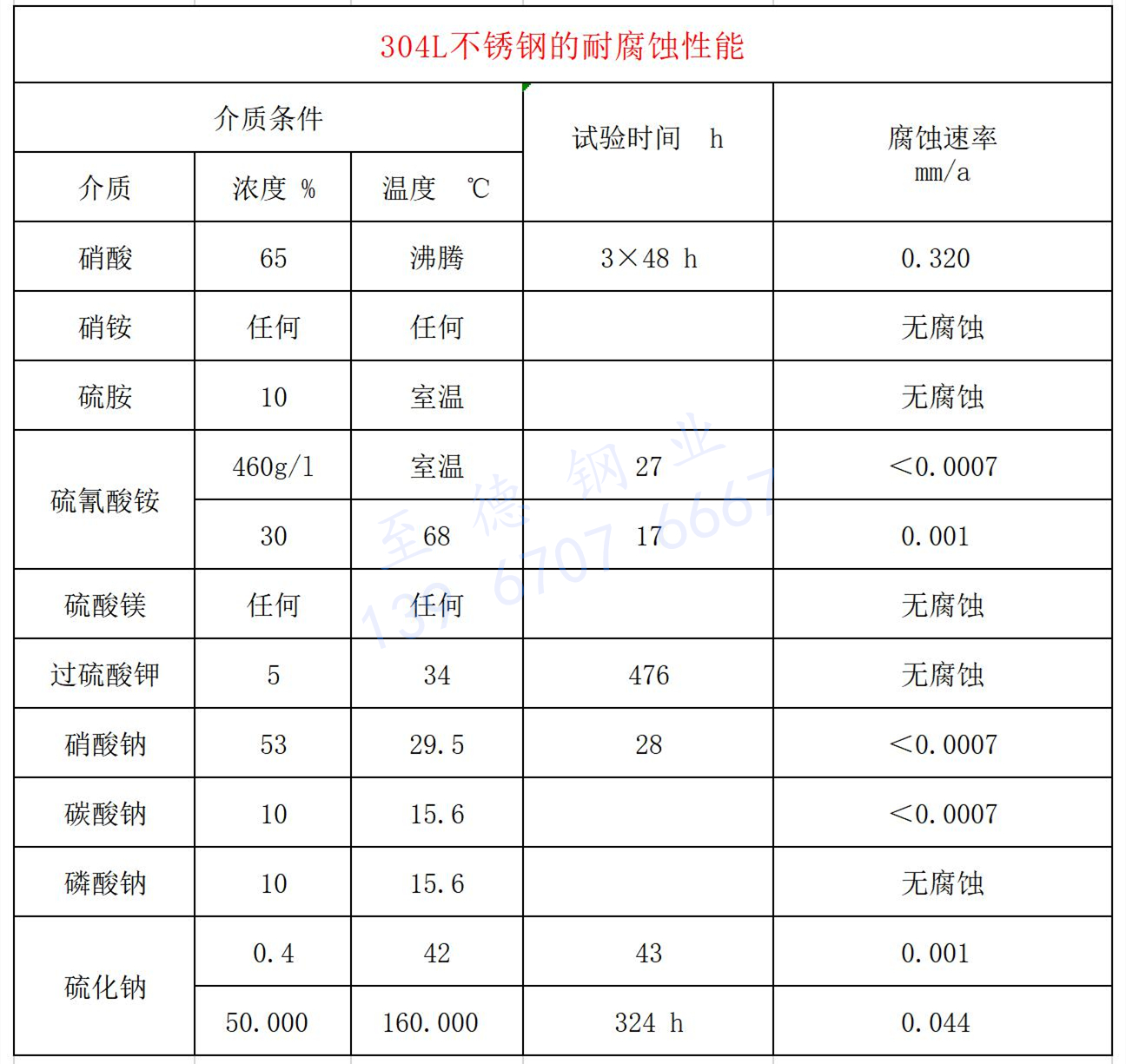

三、耐蝕性能

四、物理性能

五、工藝性能

  304L不銹鋼均具有良好的冷、熱加工工藝性能，可采用通用的各種熱、冷加工工藝生產鍛材、棒材、線材、板材、帶材絲材等冶金產品，熱加工溫度范圍900-1180℃。冷加工較易，無特殊困難，由于兩種鋼易于冷加硬化，當冷變形量過大時，須進行中間退火處理，以利于進一步加工。

 a. 熱處理工藝

  （022Cr19Ni10）304L不銹鋼固溶處理溫度為1050～1100℃。冷卻方式為水冷和空冷。冷加工中間退火溫度多在850～970℃，保溫一定時間后進行水冷。經固溶處理后鋼的組織為奧氏體組織，有時也存在少量的鐵素體。

 b. 焊接

  （022Cr19Ni10）304L不銹鋼可采用通用的方法進行焊接。手工電弧焊時，。304L不銹鋼的焊條為奧002焊條。

 c. 冷成型性能

  （022Cr19Ni10）304L不銹鋼薄板在應用過程中，常常用于冷成型操作。其冷成型性能是衡量能否順利成型和成品率高低的重要技術指標。影響304L不銹鋼的冷成型因素較多，也很復雜，就其金屬學因素主要是鋼的成分，即鉻當量和鎳當量比，其常規(guī)的拉伸性能中的延伸率就是一重要的表征指標。為了獲得良好的冷成型性能，應控制鋼中的鉻當量和鎳當量的比值處于一個恰當?shù)姆秶?/span>

六、材料應用

  （022Cr19Ni10）304L不銹鋼主要用于制造化工、石化、石油、化肥、動力等工業(yè)中焊接后不進行熱處理的設備、煤倉襯、液體冷凝、番茄醬的儲缸、管道、容器以及各種零部件等。
