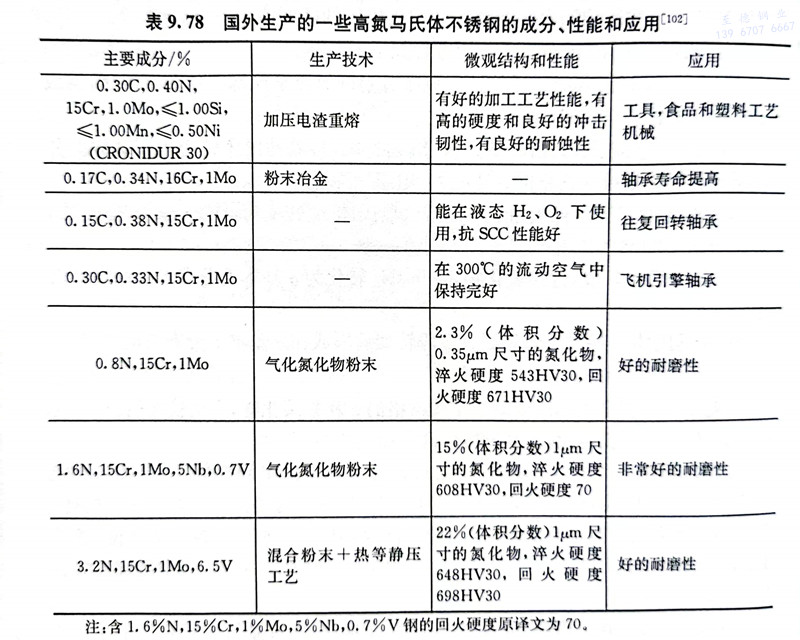

商業(yè)牌號為CRONIDUR 30的鋼系Essen公司的產(chǎn)品，采用加壓電渣重熔爐生產(chǎn)，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩(wěn)定，最短孕育期約為103s（720℃），臨界點(diǎn)：Ac1＝829～866℃、Ms＝66℃。熱處理時為保持鋼中氮含量的穩(wěn)定，應(yīng)控制爐內(nèi)的氣氛，保持一定的氮分壓。
CRONIDUR 30 不銹鋼的退火溫度為780～820℃，6～8h，爐冷或空冷，退火后的硬度為200～240HB。該鋼的淬火加熱溫度為1000～1030℃，油冷或空冷；淬火溫度超過1000℃后，殘余奧氏體含量迅速增加；淬火溫度超過1010℃時，其后應(yīng)進(jìn)行-80～-196℃的冷處理，以消除殘余奧氏體；1000℃淬火后，回火溫度應(yīng)選擇發(fā)生二次硬化的溫度475℃，保溫2h；回火后的硬度為58～60HRC，沖擊功為62J。
CRONIDUR 30 不銹鋼在淬火和消除應(yīng)力退火（2×（150～220℃））后可以顯著改善其抗腐蝕性能，或者淬火后經(jīng)不高于500℃的回火后亦可具有良好的耐蝕性能。
CRONIDUR 30 不銹鋼可用于制作軸承、切削刀具、滾動螺旋齒輪軸、鉆具、塑料擠壓機(jī)零件、緊固件等。
