P2000 不銹鋼是Essen公司于1996年推出的高氮奧氏體不銹鋼，用加壓電渣重熔爐生產(chǎn)。該鋼具有高的強(qiáng)度和韌性、高的應(yīng)變強(qiáng)化能力、優(yōu)異的腐蝕抗力、低的磁導(dǎo)率及生物相容性。

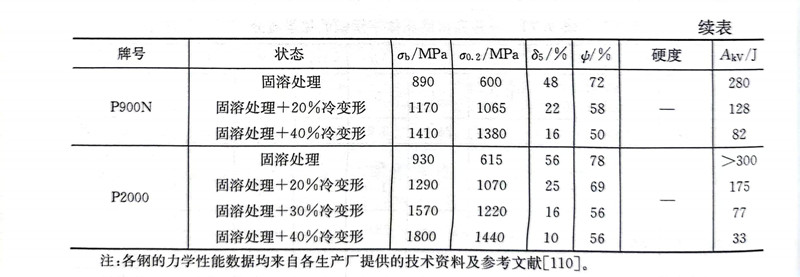

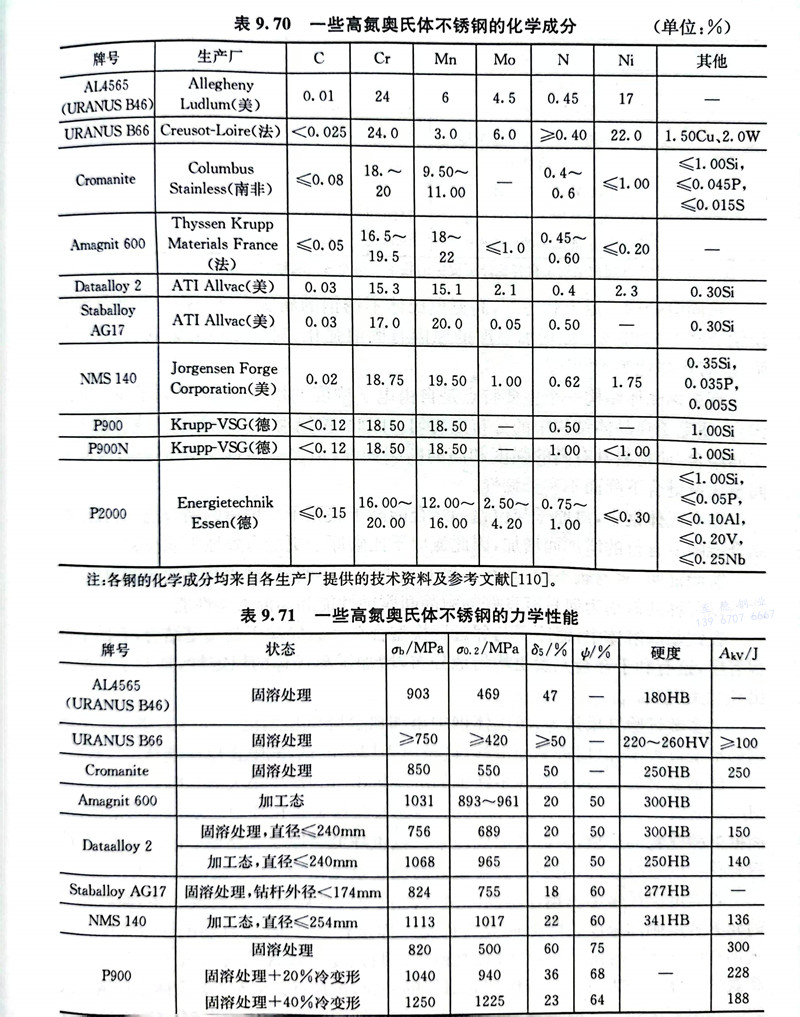

 P2000 不銹鋼的熱成形溫度為1220～1020℃，具有較一般奧氏體不銹鋼高的變形抗力，可以空冷或水冷，固溶處理溫度為1120～1150℃，在惰性氣體中加熱，水冷。該鋼固溶處理后及固溶處理后經(jīng)不同程度冷變形后的室溫力學(xué)性能見(jiàn)表9.71。該鋼的疲勞強(qiáng)度。σ-1約為320MPa，經(jīng)過(guò)冷變形后的磁導(dǎo)率為1.0018H／m。
