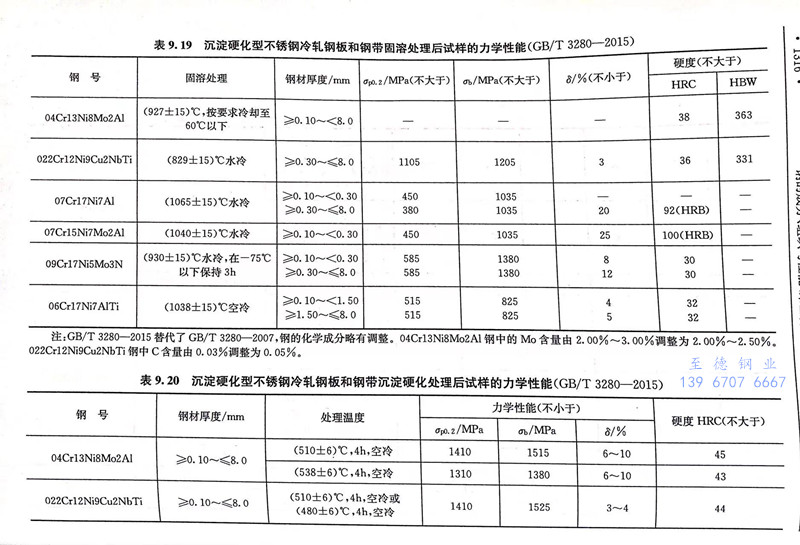

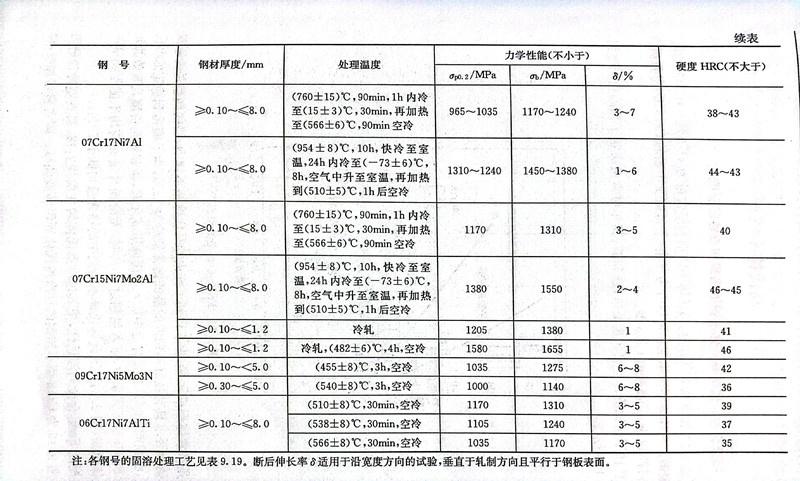

06Cr17Ni7AlTi 不銹鋼是在07Cr17Ni7Al 不銹鋼基礎(chǔ)上適當(dāng)降低鋁含量并添加鈦而開(kāi)發(fā)出的鋼種，加入鈦可以防止鋼的晶間腐蝕。該鋼的熱處理工藝和力學(xué)性能見(jiàn)表9.19和表9.20。
半奧氏體沉淀硬化不銹鋼的組織和性能對(duì)于鋼的化學(xué)成分的波動(dòng)很敏感，因此對(duì)冶煉工藝的要求十分嚴(yán)格。鋼中要求含有5％～20％δ鐵素體，用于控制奧氏體的Ms點(diǎn)。如果鑄錠偏析嚴(yán)重，在板材上會(huì)出現(xiàn)δ鐵素體分布極不均勻的現(xiàn)象，影響調(diào)整處理后各處的Ms點(diǎn)，因而馬氏體含量的差別，會(huì)造成板材性能的波動(dòng)。因此，冶煉時(shí)必須控制好奧氏體形成元素和鐵素體形成元素含量之間的平衡，控制好δ鐵素體的含量。從性能上考慮，δ鐵素體的含量宜控制在下限。在冶煉方法上采用電渣重熔和真空自耗等方法有利于改善鑄錠的質(zhì)量。
