07Cr12Ni4Mn5Mo3Al（亦稱69111）是我國在20世紀70年代為滿足宇航工業(yè)的需要而開發(fā)出的一種節(jié)鎳型半奧氏體沉淀硬化不銹鋼，鋼中加入5％的錳代替部分鎳。該鋼的高溫塑性良好，可在850～1120℃溫度區(qū)間進行加工。

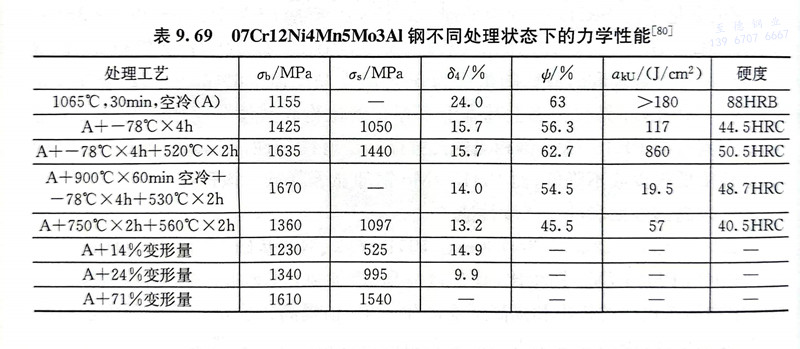

  07Cr12Ni4Mn5Mo3Al 不銹鋼適宜的固溶溫度為1050℃，固溶狀態(tài)中的δ相為5％～10％，M，點約為-10℃。表9.69為07Cr12Ni4Mn5Mo3Al 不銹鋼不同處理狀態(tài)下的力學性能。

  07Cr12Ni4Mn5Mo3Al 不銹鋼經(jīng)1050℃固溶，-70℃冷處理后的組織為馬氏體、δ相和殘余奧氏體。該鋼400～600℃時效2h，在馬氏體中析出點狀和片狀沉淀物，而在8相中析出的片狀沉淀物要比馬氏體中沉淀物尺寸粗大。TEM分析證明，片狀相為J相，點狀相為（Ni，Mn）Al化合物，530℃時效出現(xiàn)硬度峰值。時效反應是在馬氏體和δ相中進行的，530℃時效6h，組織中出現(xiàn)逆轉變奧氏體。J相是由純Fe層和純Cr層交替組成的一種新相。07Cr12Ni4Mn5Mo3Al 不銹鋼在固溶狀態(tài)下具有良好的加工成形性能和焊接性能。經(jīng)過適量的冷變形、冷處理和時效處理后，可獲得超高強度，適合于制造350℃以下工作的飛行器構件、彈性元件等。
