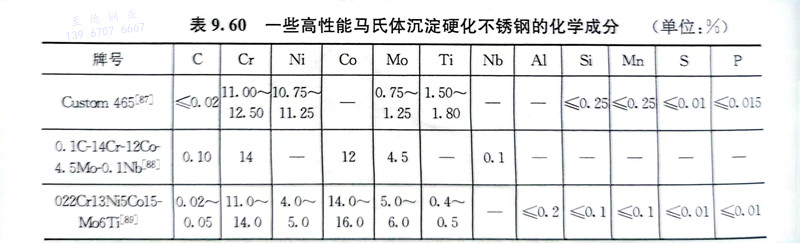

022Cr13Ni5Co15Mo6Ti是一種超低碳的Cr-Mo-Co系馬氏體沉淀不銹鋼，該鋼采用雙真空冶煉（真空感應(yīng)爐十真空自耗爐）。經(jīng)試驗確定，該鋼的適宜的固溶溫度為1050℃，保溫60min，再進(jìn)行-73℃保溫8小時的冷處理。經(jīng)535℃×4h時效后，鋼的強度達(dá)到峰值。試制的Φ200mm棒材經(jīng)上述工藝處理后的力學(xué)性能為：σb=1940MPa、δ5≈12%、φ=58%、KIC=104MPa·m1/2、Aku2=55J 。
