成人免费无码视频在线网站,3d动漫精品啪啪一区二区中,女高中生第一次破苞av,国产在线无码制服丝袜无码

S46500、Alloy 465、Costom 465

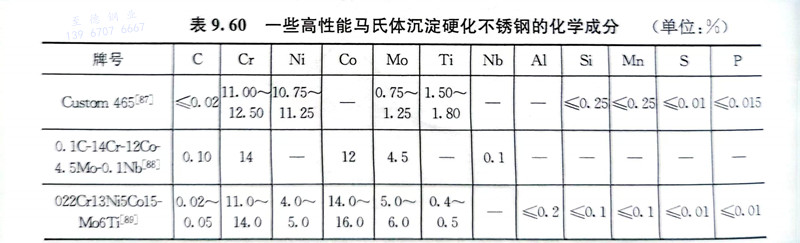

 S46500、Alloy 465、Costom 465 是一種無鈷的馬氏體沉淀硬化不銹鋼，其時(shí)效峰值后的抗拉強(qiáng)度可達(dá)到1800MPa。Costom 465 不銹鋼具有優(yōu)異的缺口拉伸強(qiáng)度和斷裂韌性，應(yīng)力腐蝕抗力也比較好，其性能優(yōu)于Costom 455和PH13-8Mo鋼。該鋼于1997年取得專利，已用于軍用機(jī)的多個(gè)重要部件。

S46500、Alloy 465、Costom 465 不銹鋼適宜的鍛造溫度區(qū)間為1010～1093℃，鍛后空冷，經(jīng)固溶處理可以進(jìn)行機(jī)械加工。推薦的Costom 465鋼的固溶溫度為（982±8）℃，保溫一定時(shí)間，然后快冷，截面尺寸在300mm以下時(shí)可在適當(dāng)?shù)囊后w介質(zhì)中冷卻，更大尺寸時(shí)宜在空氣中快冷。固處理后應(yīng)在24h內(nèi)進(jìn)行-73℃冷處理，保持8h，然后升至室溫。

 為獲得最佳的切削加工性能，經(jīng)上述處理后再加熱至（760±8）℃保溫2h，空冷，再加熱至（620±8）℃保溫4h，空冷，此工藝被稱之為H1150M狀態(tài)。加工后的部件應(yīng)重新在982℃進(jìn)行固溶處理和-73℃冷處理。該鋼的焊接性能良好。

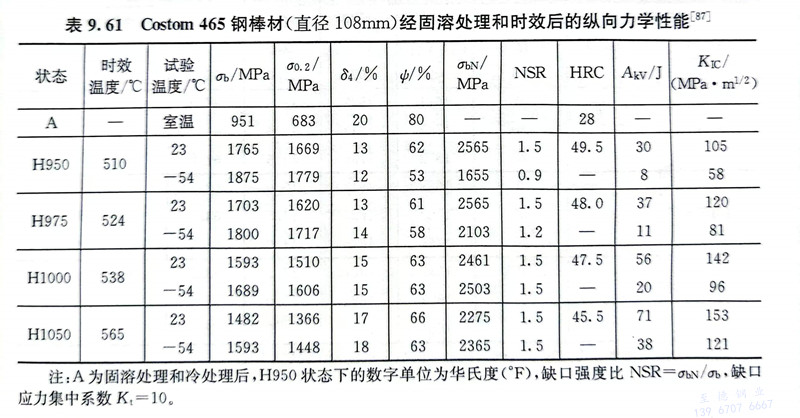

S46500、Alloy 465、Costom 465 不銹鋼經(jīng)上述處理后應(yīng)進(jìn)行時(shí)效，可在480～620℃進(jìn)行，保溫4～8h，然后空冷或在適當(dāng)?shù)慕橘|(zhì)中冷卻。該鋼經(jīng)480℃時(shí)效后可以得到最高的強(qiáng)度，但韌性較低，適宜的時(shí)效溫度應(yīng)選擇在510℃以上，可以得到良好的綜合力學(xué)性能。表9.61為Costom 465鋼棒材經(jīng)固溶處理和時(shí)效后的縱向力學(xué)性能。

 將S46500、Alloy 465、Costom 465不銹鋼經(jīng)980℃固溶處理和在-73℃冷處理8h后，再進(jìn)行不同溫度下保溫4h的時(shí)效處理，研究其組織的變化和性能的關(guān)系。當(dāng)時(shí)效溫度高于300℃時(shí)，Costom 465 鋼強(qiáng)度隨溫度的升高而迅速提高，495℃時(shí)達(dá)到峰值強(qiáng)度，時(shí)效溫度超過495℃后，發(fā)生過時(shí)效。Costom 465鋼在時(shí)效過程中，其塑性和沖擊韌性的谷值出現(xiàn)在450℃時(shí)效時(shí)，時(shí)效溫度超過450℃后，鋼的塑性和韌性迅速提高。

S46500、Alloy 465、Costom 465 不銹鋼在溫度范圍200～300℃時(shí)效，鋼中的少量殘余奧氏體（約5％）未發(fā)生變化，時(shí)效溫度在400℃左右時(shí)，鋼中開始出現(xiàn)逆轉(zhuǎn)變奧氏體。在400～590℃時(shí)效，鋼中奧氏體含量呈上升趨勢(shì)，時(shí)效溫度為510℃時(shí)，鋼中的奧氏體含量為10％左右。時(shí)效溫度在590℃時(shí)，鋼中已形成的逆轉(zhuǎn)變奧氏體已不穩(wěn)定，時(shí)效后降至室溫時(shí)，部分逆轉(zhuǎn)變奧氏體又轉(zhuǎn)變成馬氏體。Costom 465鋼在時(shí)效過程中出現(xiàn)硬化峰則與析出相的特性有關(guān)。研究表明，基體的析出相為針狀的具有六方晶體結(jié)構(gòu)Ni₃Ti相，析出時(shí)與母相馬氏體存在共格或半共格關(guān)系，使鋼得到有效的強(qiáng)化。在高于510℃時(shí)效時(shí)，析出相逐漸聚集，540℃時(shí)效時(shí)析出相直徑小于20nm，而590℃時(shí)效時(shí)已長大到約70nm。

 綜上所述，510℃時(shí)效后，可以獲得高的強(qiáng)度，而同時(shí)逆轉(zhuǎn)變奧氏體的形成可使鋼具有比較高的韌性。

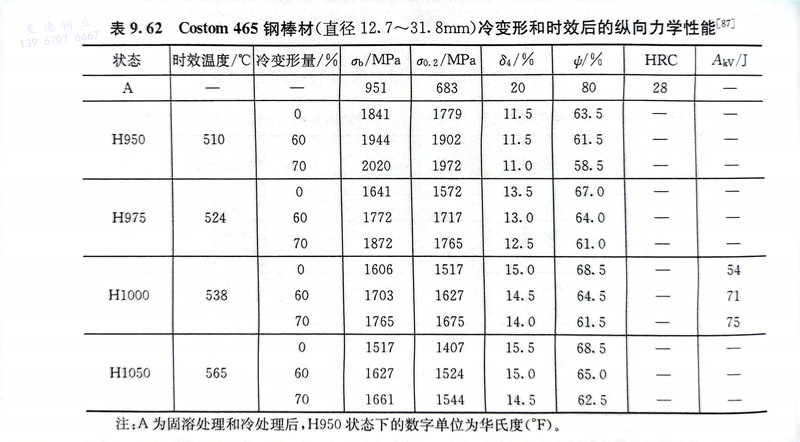

 S46500、Alloy 465、Costom 465 不銹鋼經(jīng)固溶處理后，其強(qiáng)度較低，可以直接進(jìn)行冷變形，冷變形量可達(dá)70％，然后進(jìn)行時(shí)效處理，可以得到高的強(qiáng)度（表9.62）。
