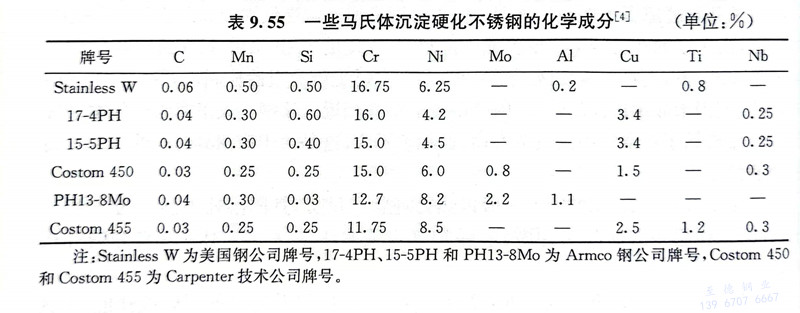

04Cr13Ni8Mo2Al、PH13-8Mo 是一種高強(qiáng)度的馬氏體沉淀硬化不銹鋼，可用于制作大截面的構(gòu)件。該鋼含13％Cr，可以使其具有良好的抗一般腐蝕性能，較高的鎳含量可以平衡δ相；鉬用以固溶強(qiáng)化，在較高溫度時(shí)效時(shí)還可形成Ni3Mo或Ni4Mo提高抗軟化能力；鋁是主要的強(qiáng)化元素，時(shí)效時(shí)在低碳馬氏體基體上析出均勻共格細(xì)小的NiAl（β＇）質(zhì)點(diǎn)。
這種鋼的熱處理工藝較簡(jiǎn)單，即固溶處理加時(shí)效。固溶處理溫度為（927±15）℃，隨后冷卻至60℃以下，可以得到全馬氏體組織。時(shí)效時(shí)由于析出共格的NiA1相引起強(qiáng)化。NiAl相是一種超點(diǎn)陣有序相，在基體上均勻分布著球形質(zhì)點(diǎn)，其點(diǎn)陣常數(shù)與基體相近，錯(cuò)配度約為0.002，因而共格很穩(wěn)定，即使在525℃長(zhǎng)期時(shí)效仍保持與基體共格。625℃×4h時(shí)效后NiAl相長(zhǎng)大至7nm，具有高的抗過時(shí)效能力。
625℃×4h時(shí)效后還出現(xiàn)大塊逆轉(zhuǎn)變奧氏體（γ＇）和沿板條界面等處分布的細(xì)小的Ni3Mo或Ni4Mo相。γ＇相在525℃時(shí)效后已發(fā)現(xiàn)，在625℃×4h時(shí)效后，γ相體積分?jǐn)?shù)已達(dá)15％。由于γ＇相中富集碳、鎳等元素，穩(wěn)定性高，時(shí)效后冷卻至室溫也不轉(zhuǎn)變?yōu)轳R氏體，也可起強(qiáng)化作用。

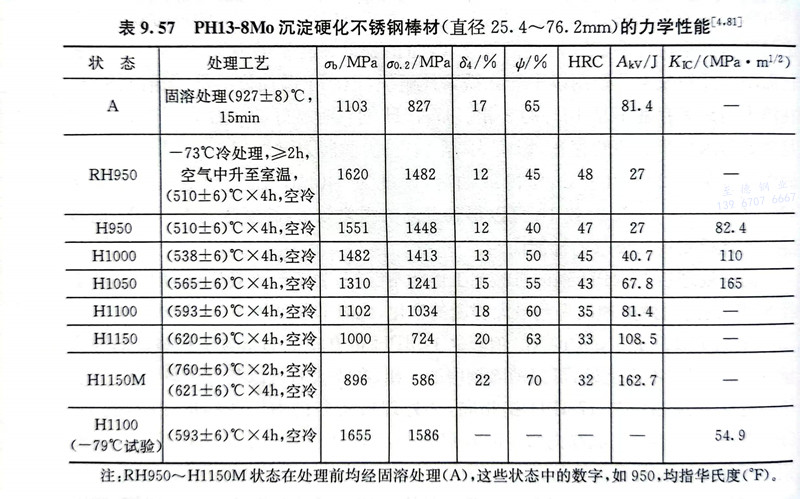

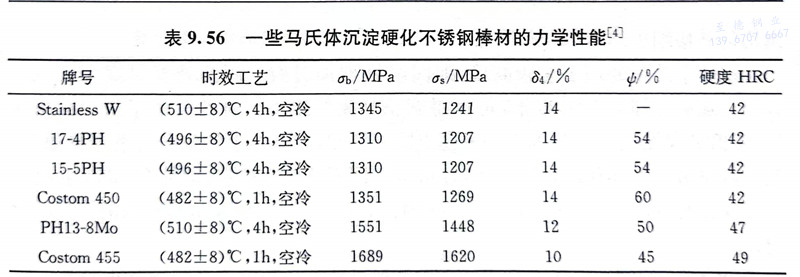

04Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼經(jīng)不同溫度時(shí)效后的力學(xué)性能見表9.57，可以看出，該鋼具有比較高的強(qiáng)度、塑性和韌性及良好的低溫性能。經(jīng)過H950～H1100狀態(tài)的時(shí)效處理后，隨時(shí)效溫度的增加，試樣尺寸的收縮量增大，自0.0004m／m增至0.0012m/m。

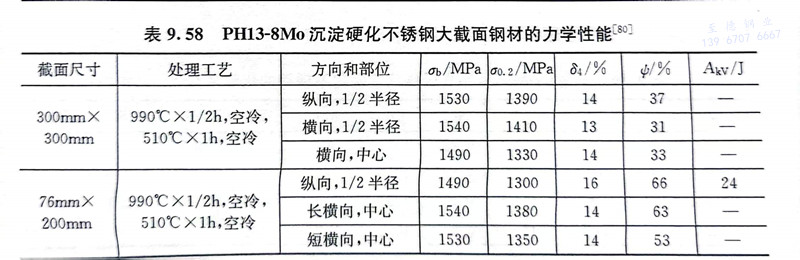

表9.58列出大截面PH13-8Mo鋼的力學(xué)性能，可以看出，該鋼的縱向、橫向及短橫向的強(qiáng)度、塑性差別很小。
04Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼在H-950狀態(tài)于5％的鹽霧中的抗蝕能力與06Cr19Ni10 不銹鋼相似，其在強(qiáng)氧化性和還原性酸以及大氣中的耐均勻腐蝕性能亦與06Cr19Ni10鋼相似。該鋼在固溶狀態(tài)下的耐均勻腐蝕性能優(yōu)于經(jīng)過固溶處理加時(shí)效的狀態(tài)，而且隨時(shí)效溫度的增加，其耐蝕性逐漸減弱。在海水中的試驗(yàn)表明，該鋼無論是鍛造還是焊接后，均具有高的耐應(yīng)力腐蝕性能，經(jīng)過固溶處理和538℃時(shí)效后的耐應(yīng)力腐蝕性能最佳。
