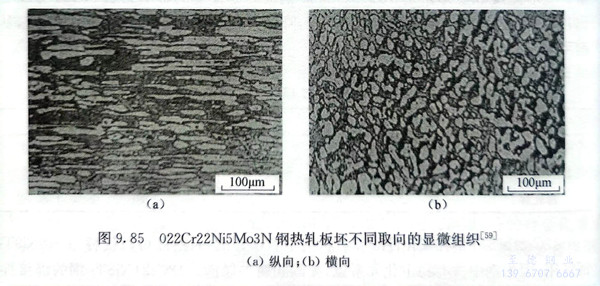

SAF 3207 HD、S33207、022Cr32Ni7Mo4N 也是一種特超級雙相不銹鋼。該鋼是為解決深海管道纜的苛刻需求而開發(fā)的。由于該鋼中Cr、N含量的提高,使其具有更高的強度以承受更高的外加載荷,又具有更加優(yōu)異的耐蝕性以適應(yīng)更加苛刻的腐蝕介質(zhì)的需求。該鋼的化學(xué)成分保證了其組織結(jié)構(gòu)的穩(wěn)定性。該鋼的正常顯微組織中奧氏體和鐵素體含量各占約50%,其固溶態(tài)的縱向和橫向的顯微組織與圖9.85相似。

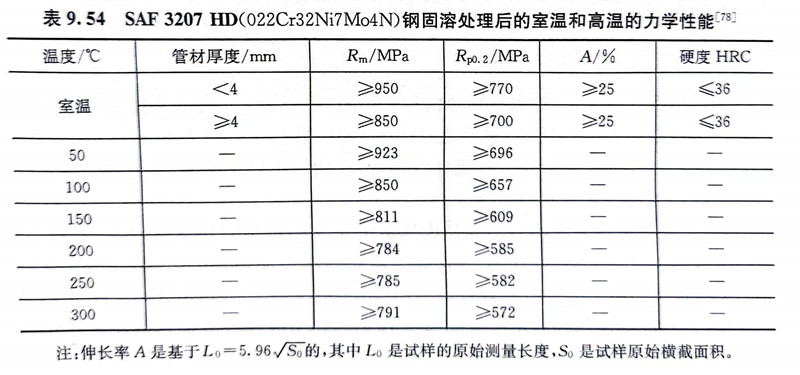

 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的強度在雙相不銹鋼中是最高的。表9.54為SAF 3207 HD鋼固溶處理后的室溫和高溫力學(xué)性能。溫度升高時,隨屈服強度的下降,鋼的伸長率變化不大,這是由于該鋼具有兩相的微觀結(jié)構(gòu)所致。SAF 3207 HD鋼還具有良好的沖擊韌性,其韌脆轉(zhuǎn)變溫度低于-50℃,在-50℃時,鋼的沖擊功達到80J。由于該鋼具有高的強度和良好的塑性,可使構(gòu)件壁厚減薄,重量減輕,從而使設(shè)備總成本下降。


表 54.jpg


 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的PREN可達50以上,較超級雙相不銹鋼具有更加優(yōu)良的耐點蝕和耐縫隙腐蝕性能。該鋼用做深海管道纜能承受低周和高周疲勞。在低應(yīng)變區(qū),由于鋼的疲勞壽命主要受強度控制,高強度的SAF 3207 HD鋼的壽命高于SAF 2507鋼,而在高應(yīng)變區(qū),鋼的疲勞壽命主要受鋼的塑性控制,與S32750雙相不銹鋼相比,該鋼未顯示出優(yōu)越性,原因是兩者的塑性相近。該鋼在人工海水中的腐蝕疲勞壽命要低于在空氣中的疲勞壽命,但相差不大,這是由于該鋼具有高的耐海水腐蝕的性能。


 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的管件一般以熱處理狀態(tài)供貨,其固溶處理溫度為1040~1140℃,保溫一定時間后在空氣、保護氣氛或水中快冷。該鋼具有良好的焊接性能。


 SAF 3207 HD、S33207、022Cr32Ni7Mo4N 特超級雙相鋼的高強度和高腐蝕疲勞性能,以及優(yōu)異的耐腐蝕性能,使其可以滿足水深近2500m,壓力高于15000psi(1psi≈6.89×103Pa)的油田管道纜的需求(制造長度已達2500m),并使其在海水和含Cl-介質(zhì)中的應(yīng)用范圍進一步擴大。
