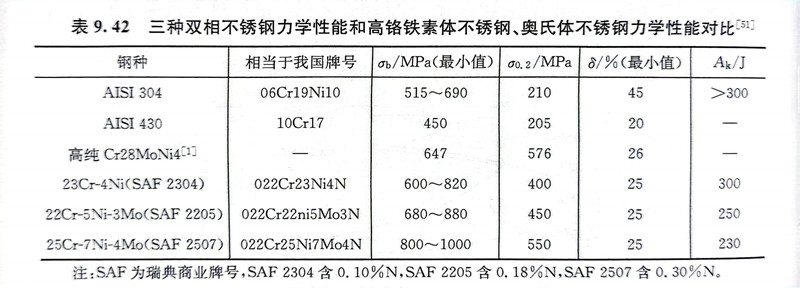

雙相不銹鋼是由一定比例的鐵素體相和奧氏體相組成的，因此兼有鐵素體不銹鋼和奧氏體不銹鋼的力學(xué)性能的特征：既有比較高的強(qiáng)度，又有良好的韌性。表9.42為三種雙相不銹鋼力學(xué)性能和高鉻鐵素體不銹鋼、奧氏體不銹鋼力學(xué)性能對(duì)比。

  雙相不銹鋼是通過(guò)多種途徑得到強(qiáng)化的。兩相共存可以阻止晶粒長(zhǎng)大，同尺寸鋼材的雙相不銹鋼晶粒只相當(dāng)于奧氏體不銹鋼晶粒的一半，雙相不銹鋼在獲得細(xì)晶強(qiáng)化的同時(shí)，韌性也增加，因此應(yīng)控制好熱加工工藝以獲得晶粒較細(xì)的原始組織。鉻、鎳、鉬等元素溶入兩相中可以固溶強(qiáng)化，但在兩相中的強(qiáng)化程度不同。氮原子以間隙固溶方式主要集中在奧氏體相中，其強(qiáng)化作用較置換方式明顯。雙相不銹鋼還可以通過(guò)冷變形方式得到強(qiáng)化。

 雙相不銹鋼具有較好的韌性主要是奧氏體相的貢獻(xiàn)。奧氏體能抑制鐵素體相中已產(chǎn)生的裂紋繼續(xù)擴(kuò)展。碳、氮等間隙元素在奧氏體中的溶解度高，自高溫冷卻時(shí)不易析出碳氮化物，可以抑制晶界脆化。奧氏體可以阻止高溫加熱時(shí)鐵素體晶粒的長(zhǎng)大。由于鐵素體相在雙相不銹鋼中占有50％～65％的比例，鐵素體鋼所固有的各種脆化傾向也都會(huì)在雙相不銹鋼中反映出來(lái)。

 鎳在雙相不銹鋼中是主要控制相平衡的元素，鎳含量過(guò)高將使鋼中奧氏體含量超過(guò)50％，此時(shí)鐵素體相中更多地富集鉻、鉬等促進(jìn)出現(xiàn)脆性的。相轉(zhuǎn)變的元素，降低鋼的韌性。而鎳含量過(guò)低，又會(huì)導(dǎo)致鐵素體含量高，同樣使鋼的韌性下降。雙相不銹鋼中的鎳含量一般控制在4.5％～7.5％。

 鉻在雙相不銹鋼中主要起耐蝕作用，隨鉻含量的提高，鋼的耐蝕性提高，但鉻含量的提高能加速a、σ等脆性相的析出，使鋼的脆性增加，韌脆轉(zhuǎn)變溫度明顯升高。在雙相不銹鋼中鉻含量一般控制在18％～28％。

 鉬在雙相不銹鋼中促進(jìn)a、σ、x等脆性相的析出，并使析出溫度上移，加大鋼的脆化傾向和缺口敏感性。鉬的加入量一般不超過(guò)4％。

鎢在雙相不銹鋼的作用與鉬相似。鎢與鉬相比，能延緩脆性相的析出，降低鋼的脆化傾向，但鎢含量達(dá)4％時(shí)，會(huì)因析出拉弗斯相導(dǎo)致鋼的脆化。雙相不銹鋼中的鎢含量不超過(guò)2％。
