奧氏體-鐵素體不銹鋼亦稱為雙相不銹鋼，鋼中既含有奧氏體，又含有鐵素體，兩者要獨(dú)立存在，且含量較大。一般較少相的含量至少也要達(dá)到30％。

 雙相不銹鋼的發(fā)展和應(yīng)用始于20世紀(jì)30年代，人們發(fā)現(xiàn)含有鐵素體和奧氏體的不銹鋼，比單一組織的奧氏體鋼具有更好的耐晶間腐蝕性能，但由于受當(dāng)時(shí)冶金生產(chǎn)水平的限制，無(wú)法解決雙相不銹鋼兩相比例控制和可焊性、熱塑性等工藝性能較差等問(wèn)題，一段時(shí)期雙相不銹鋼的發(fā)展緩慢。直到70年代以后，隨著冶金技術(shù)的進(jìn)步，雙相鋼的研究與生產(chǎn)得到了迅速的發(fā)展。80年代后期已開(kāi)發(fā)出稱之為超級(jí)雙相不銹鋼的鋼種，其特點(diǎn)是碳含量很低（0.01％～0.02％）、高鉬（約4％）、高氮（約0.3％），鐵素體含量40％～50％，具有優(yōu)良的耐蝕性能。

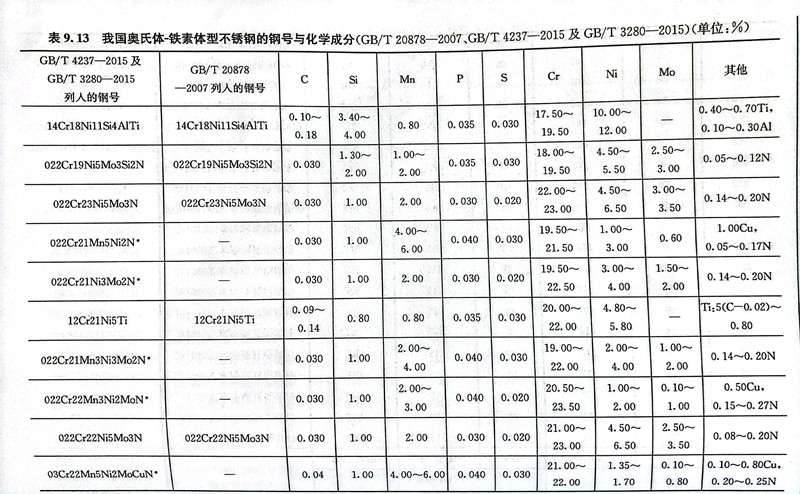

 我國(guó)在20世紀(jì)70年代中期開(kāi)始發(fā)展雙相不銹鋼，在GB 1220-84和GB 1220-92中列入了3個(gè)鋼號(hào)。在制定GB／T 20878-2007時(shí)，吸收了國(guó)內(nèi)外已開(kāi)發(fā)出的一些性能良好的雙相鋼不銹鋼，共列入了11個(gè)鋼號(hào)。2015年修訂的GB/T 4237-2015及GB/T 3280-2015中列入的奧氏體-鐵素體不銹鋼牌號(hào)有17個(gè)，其中10個(gè)是已列入GB/T 20878-2007的牌號(hào)，新添加的有7個(gè)，其化學(xué)成分及其固溶處理后的力學(xué)性能分別見(jiàn)表9.13和表9.15。

 雙相鋼中的兩相具有適宜的比例時(shí)，在性能上具有一系列優(yōu)點(diǎn)，目前得到廣泛應(yīng)用的α＋y雙相不銹鋼，大都含有體積分?jǐn)?shù)約50％的α相和50％的γ相，即兩者的比例近于1的鋼種居多。因此Cr-Ni或Cr-Ni-Mn雙相不銹鋼的成分特點(diǎn)是較高的鉻含量和較低的鎳含量。除碳元素外，其他成分范圍為17.5％～28％Cr、3％～12％Ni、0.5％～4％Si、0.5％～6％Mn、0.5％～2.0％Cu、0～0.4％N。還有一些無(wú)鎳的Cr-Mn-N系雙相不銹鋼因其冷熱加工性能較差已少使用。
