022Cr25Ni22Mo2N 不銹鋼是針對(duì)尿素生產(chǎn)過程中的腐蝕問題而開發(fā)出的耐蝕結(jié)構(gòu)材料，是完全奧氏體超低碳型不銹鋼，具有良好的組織穩(wěn)定性和良好的耐均勻腐蝕性、耐點(diǎn)蝕和耐應(yīng)力腐蝕性能。在尿素生產(chǎn)中的實(shí)際腐蝕介質(zhì)中，該鋼的耐蝕性遠(yuǎn)優(yōu)于其他鋼種，現(xiàn)已在二氧化碳汽提法尿素生產(chǎn)高壓設(shè)備中普遍使用，還可用于制造乙酸、硫酸生產(chǎn)中使用的熱交換器、容器、管道等。

 生產(chǎn)022Cr25Ni22Mo2N 不銹鋼時(shí)，要控制好各元素的含量，以獲得鐵素體含量極低的純奧氏體組織，要嚴(yán)格控制鋼中硅、硫、磷等雜質(zhì)含量，以獲得優(yōu)良的工藝性和耐蝕性。

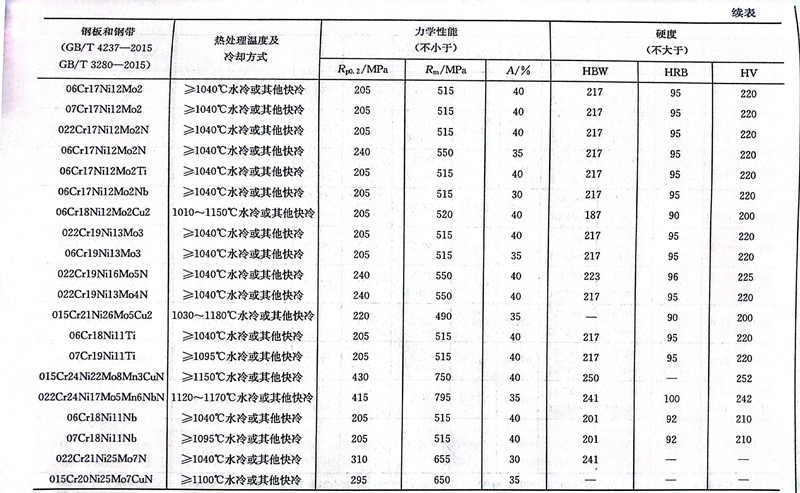

 022Cr25Ni22Mo2N 不銹鋼的熱加工性能良好，但較常規(guī)奧氏體不銹鋼困難，其冷加工的性能良好，可進(jìn)行冷軋、拔及其他冷成形工藝加工，固溶處理溫度為1060～1150℃，水冷。該鋼冷軋鋼板、鋼帶經(jīng)固溶處理后的力學(xué)性能見表9.12。該鋼在尿素汽提塔中的使用溫度約為200℃。

 022Cr25Ni22Mo2N 不銹鋼最重要的耐蝕特性是具有遠(yuǎn)較常用的 022Cr17Ni12Mo2 不銹鋼高的鈍化能力，在處于苛刻的還原條件下（當(dāng)氨基甲酸銨溶液中需要維持鋼在鈍態(tài)的氧含量很低時(shí)），其鈍化膜依然存在，保證了鋼的良好耐蝕性。該鋼可通過常用的晶間腐蝕標(biāo)準(zhǔn)試驗(yàn)方法進(jìn)行檢驗(yàn)。該鋼焊接時(shí)熱裂傾向較大，應(yīng)選擇適宜的焊接材料，可得到圓滿的焊接效果。

 06Cr17Ni12Mo2Nb 不銹鋼是在06Cr17Ni12Mo2 不銹鋼的基礎(chǔ)上加入適量的鈮而發(fā)展起來的鋼種，從而具有良好的耐晶間腐蝕性，可用于制造化工設(shè)備的焊接部件。該鋼經(jīng)固溶處理后的力學(xué)性能見表9.12。該鋼的焊接性能良好，焊后不需熱處理，在酸、堿、鹽等溶液中有良好的耐蝕性。

 至德鋼業(yè)，我們根據(jù)您的實(shí)際需求，給出參考建議，為您提供高性價(jià)比的不銹鋼管道及配件。
