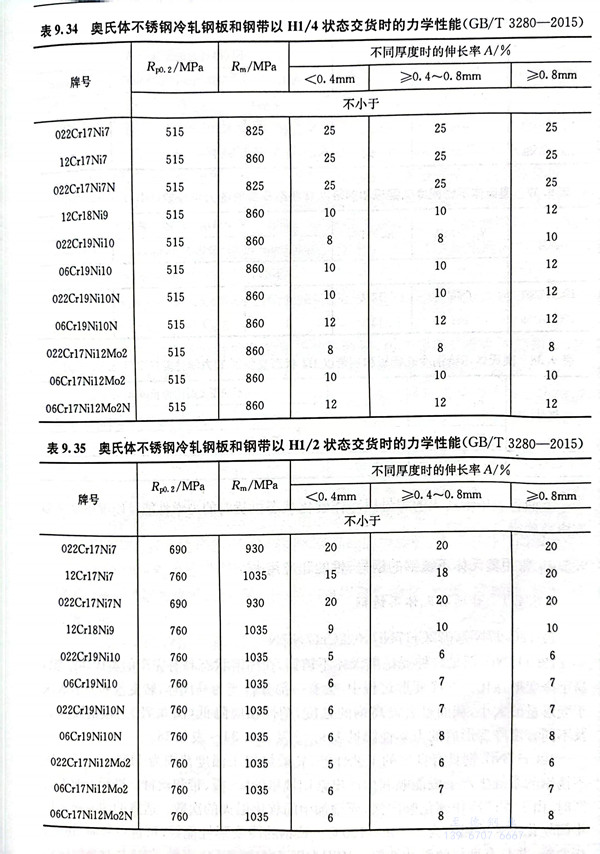

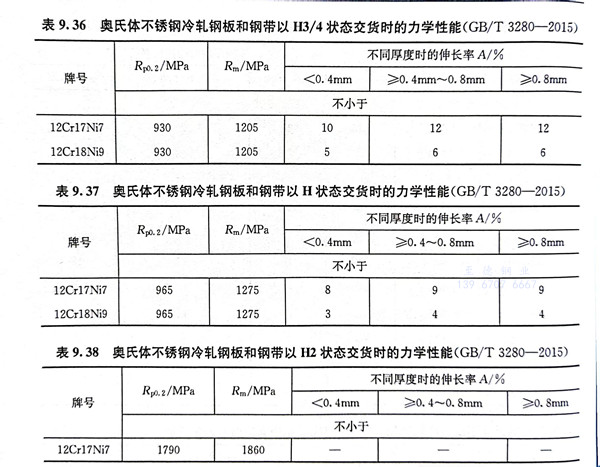

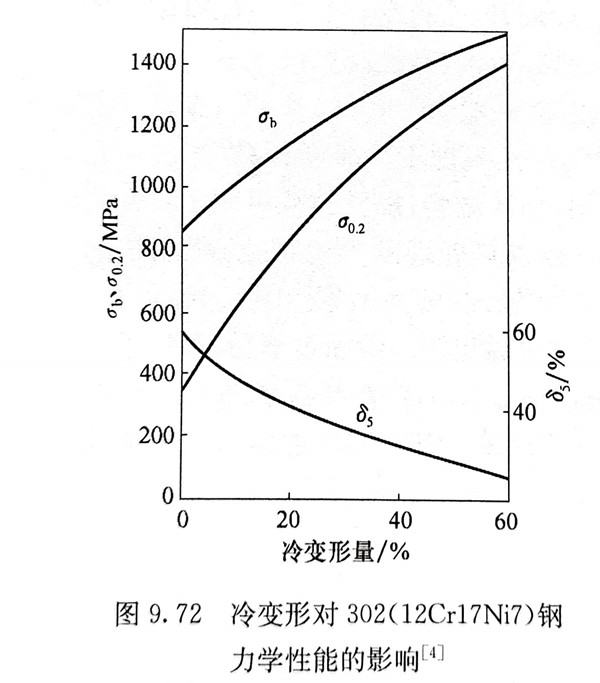

12Cr17Ni7鋼是一種亞穩(wěn)奧氏體不銹鋼，在固溶狀態(tài)具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變?yōu)轳R氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態(tài)及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼具有良好的工藝性能，軋鍛熱加工溫度范圍為1150～850℃，用不銹鋼的常規(guī)生產手段能順利生產出常用規(guī)格的棒、板、帶和絲材。進行冷加工變形時，由于鋼的冷作硬化傾向強，要增加中間軟化退火的次數(shù)。適宜的固溶處理和中間軟化退火的溫度為1050～1100℃。該鋼的冷變形性能好，可進行彎曲、卷邊、折疊等，并具有良好的深沖性能。該鋼在固溶狀態(tài)下可以焊接，但冷軋材焊接后會在焊縫附近形成低強度區(qū)而影響使用，因而不推薦在焊接狀態(tài)下應用。

  12Cr17Ni7 鋼在工業(yè)大氣、城市大氣條件下抗銹性良好，在中性和氧化性環(huán)境中有較好的耐蝕性，但在海洋大氣條件下、還原性環(huán)境中及化工過程中常見的酸、堿、鹽介質中的耐蝕性較差。該鋼用于制造在冷狀態(tài)下承載較高載荷，又能減輕設備重量和不生銹的零件和設備，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

  022Cr17Ni7 鋼是一種超低碳奧氏體不銹鋼。由于碳含量低，該鋼耐晶界腐蝕性好，焊后可不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

  022Cr17Ni7N 鋼是一種含氮超低碳奧氏不銹鋼，碳含量低，耐晶間腐蝕性好，加入氮后，其強度較022Cr17Ni7 鋼高，并增強了其耐點蝕和耐縫隙腐蝕的能力。該鋼的焊接性能好，焊后不需進行熱處理。該鋼用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

 至德鋼業(yè)，我們根據您的實際需求，給出參考建議，為您提供高性價比的不銹鋼管道及配件。
