鉬鉬形成鐵素體的能力與鉻相當。鉬還促進不銹鋼中金屬間化合物σ相、χ相、η相等的沉淀，對鋼的耐蝕性和力學性能都會產(chǎn)生不利影響。為使奧氏體不銹鋼能保持單一的奧氏體組織，隨鋼中鉬含量的增加，需相應提高鎳、氮及錳等奧氏體形成元素的含量。
鉬在奧氏體不銹鋼中有明顯的固溶強化效果（圖4.19）。隨鉬含量的增加，鋼的高溫持久強度、抗蠕變性能均有較大的提高，因此含鉬不銹鋼也常在較高溫度下使用。
加入鉬使鋼的高溫變形抗力增大，而鋼中常存在少量的δ鐵素體，因而含鉬不銹鋼的熱加工性能比不含鉬的差。鉬含量越高，熱加工性能越差。如果鋼中有金屬間化合物沉淀，將會顯著惡化鋼的塑性和韌性。

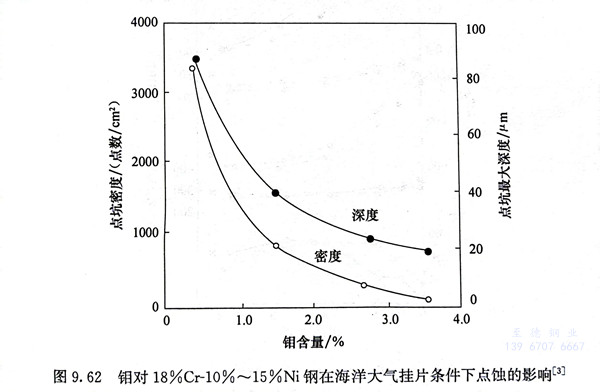

鉬在奧氏體不銹鋼中的主要作用是擴大其使用范圍，提高鋼在還原介質中的耐蝕性，如H2SO4、H3PO4，以及一些有機酸和尿素環(huán)境，并提高鋼的耐點蝕及耐縫隙腐蝕性能。但在氧化性介質中，鉬的作用是有害的，在鉬含量大于3.5％后，HNO3中的腐蝕速率急劇增加。因此，含鉬的奧氏體不銹鋼不用于耐硝酸腐蝕的條件下。圖9.62為鉬對鉻鎳奧氏體不銹鋼（18％Cr-10％～15％Ni）在海洋大氣掛片條件下點蝕的影響，顯示出鉬的良好作用。一些研究工作表明，在不銹鋼中，Mo是以MoO2-4的形式溶解在溶液中，在Cl-存在的條件下，鈍化膜破裂后生成金屬活性面。由于MoO2-4的吸附，抑制了金屬的再溶解。大量實驗已證明，鉬的作用僅在鋼中含有較高的鉻含量時才有效。
鉬對奧氏體不銹鋼的耐應力腐蝕有害。在高濃度氯化物應力腐蝕條件下，鉬含量在3％以下時，隨鉬含量的增加，耐應力腐蝕性能下降；在鉬含量大于3％時，隨鉬含量的增加，耐應力腐蝕性能隨之提高。在含微量氯化物及飽和氧的水溶液中，應力腐蝕多以點蝕為起源，在這種情況下，鉬對奧氏體不銹鋼的耐應力腐蝕性能有利。
