019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發(fā)的一種超級鐵素體不銹鋼，并經(jīng)過不斷的改進(jìn)而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉(zhuǎn)變溫度和較高的室溫韌性。該鋼的耐點(diǎn)蝕和耐縫隙腐蝕的性能優(yōu)良。當(dāng)溫度不大于100℃，水中Cl-濃度不大于30％時(shí)，該鋼不產(chǎn)生氯化物應(yīng)力腐蝕。

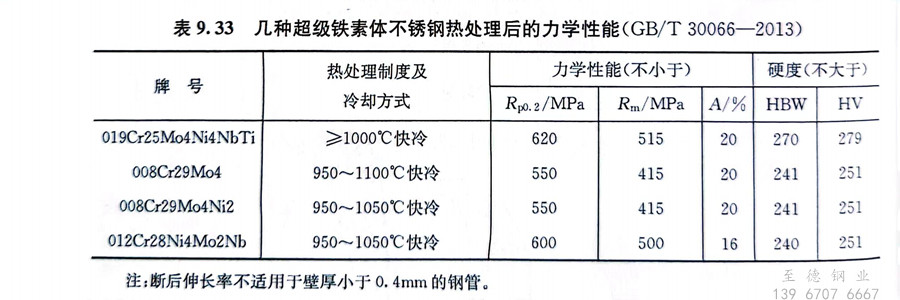

019Cr25Mo4Ni4NbTi 鋼的冷、熱加工性能良好。由于該鋼的屈服強(qiáng)度高，為奧氏體不銹鋼的2～3倍，故在冷成形的最初階段需要較大的能量，而隨后又由于該鋼的冷作硬化傾向低，一般不需要進(jìn)行中間退火。該鋼不適宜拉伸成形。表9.33為幾種超級鐵素體不銹鋼的熱處理制度及其力學(xué)性能。
019Cr25Mo4Ni4NbTi 鋼有良好的可焊性，焊前不需預(yù)熱，焊后不需熱處理，焊接接頭無晶間腐蝕傾向。
