019Cr18CuNb 鋼是一種超純中鉻鐵素體不銹鋼，由于添加了Nb、Cu，其耐蝕性能相當(dāng)于06Cr19Ni10（0Cr18Ni9）鋼，同時(shí)冷成形性能也顯著提高，Nb的加人既起到穩(wěn)定化作用，又改善了鋼的高溫性能，如抗氧化性能和高溫強(qiáng)度，其抗氧化溫度可達(dá)950℃，可滿足汽車排氣系統(tǒng)歧管的需求。該鋼還用于建筑的外裝飾部件、家電等。


 019Cr18MoTi 鋼是一種超低碳鐵素體不銹鋼，鋼中允許少量氮存在，適當(dāng)加入鈦、鈮和鋯，使鋼的加工性和焊接性有所改善。由于鉻、鉬的復(fù)合作用，對(duì)弱還原性酸（醋酸、果酸等）的耐全面腐蝕能力較022Cr18Ti鋼為優(yōu)。該鋼的開始熱加工溫度為1100～1140℃，終止溫度為710～790℃，空冷，退火溫度為780～850℃，空冷或緩冷，退火后的力學(xué)性能見表9.28。


 019Cr18MoTi 鋼可用于制造與有機(jī)酸相接觸的設(shè)備及人造纖維、造紙、食品工業(yè)用的耐蝕設(shè)備，還可用于建筑內(nèi)外裝飾、車輛部件、廚房用具、餐具等。該鋼不適合在氧化酸（如硝酸）中使用。

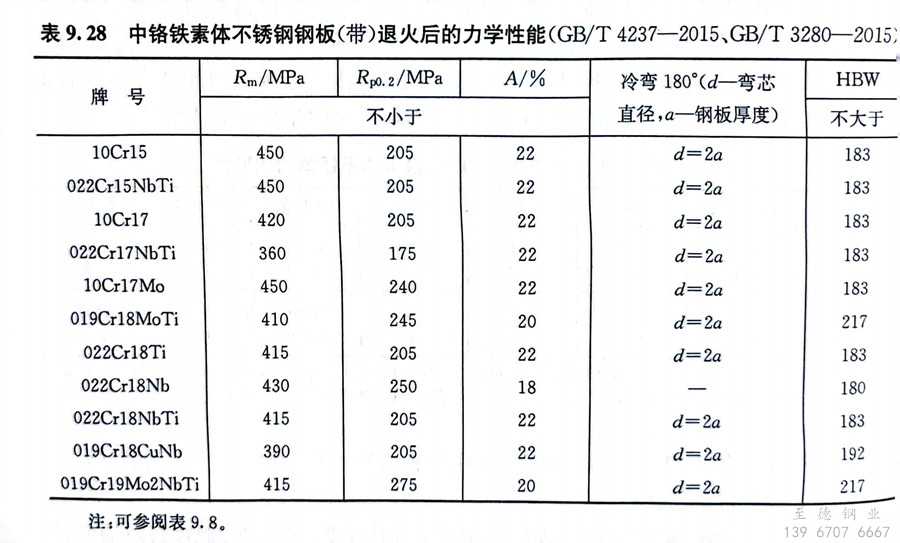

表 28.jpg


 019Cr19Mo2NbTi 鋼是一種超低碳鐵素體不銹鋼，由于加入了1.75％～2.50％Mo，耐蝕性得到提高，耐應(yīng)力腐蝕性好。該鋼的熱加工工藝為始鍛溫度1100～1140℃，終鍛溫度705～790℃，空冷，退火溫度為800～1050℃，快冷，退火后的力學(xué)性能見表9.28。


 019Cr19Mo2NbTi 鋼用于制造汽車排氣系統(tǒng)、儲(chǔ)水槽、太陽能熱水器、換熱器、食品機(jī)械、印染機(jī)械和耐應(yīng)力腐蝕設(shè)備。
