022Cr11Ti鋼是一種超低碳的鐵素體不銹鋼，具有良好的成形性、經(jīng)濟(jì)性、耐蝕性、抗氧化性等綜合性能，斷續(xù)高溫使用溫度為815℃，連續(xù)使用溫度為675℃。


  022Cr11Ti鋼的開(kāi)始熱加工溫度為1100～1150℃，卷取溫度約600℃，熱軋帶坯在罩式爐內(nèi)退火工藝為（830～870℃）x8h，冷軋帶的退火溫度控制在（860±10）℃。退火后的力學(xué)性能見(jiàn)表9.26。

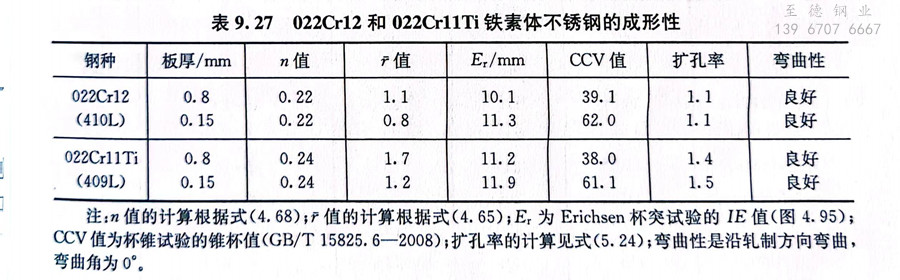

  022Cr11Ti鋼由于低的碳、氮含量又加入鈦，鋼板平行面｛111｝較發(fā)達(dá)，因此值較高，深拉伸性能較好，當(dāng)鈦的加入量為C＋N的10倍以上時(shí)可得到高的r值。022Cr11Ti鋼還具有較好的脹形性。脹形性是以形變強(qiáng)化指數(shù)n為指標(biāo)的（式（4.68）），置換式固溶元素和間隙式固溶元素對(duì)n值均有不利影響（表4.14）。022Cr11Ti鋼中的鉻元素和碳、氮的含量均低并加入微量的鈦，因此具有良好的脹形性。表9.27為022Cr12和022Cr11Ti鐵素體不銹鋼的成形性對(duì)比。


表 27.jpg


  022Cr11Ti鋼有良好的焊接性，可采用各種方法焊接，焊接時(shí)輸入的熱量應(yīng)該小些，避免晶粒過(guò)分長(zhǎng)大。


  022Cr11Ti鋼廣泛用于汽車排氣系統(tǒng)中，如消音器、尾氣管、觸媒轉(zhuǎn)換器殼體等。煤氣燃燒噴嘴等需深拉伸成形部件也大量采用022Cr11Ti鋼。
