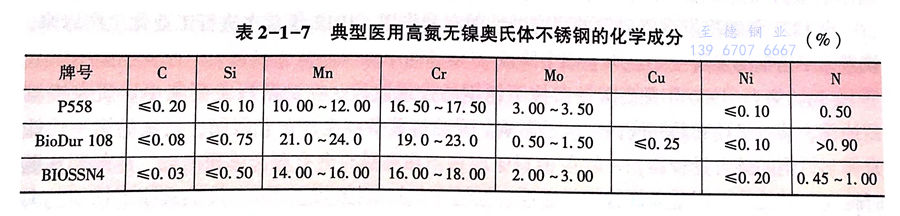

目前，鉻鎳鉬系的022Cr17Ni12Mo2和022Cr19Ni13Mo3型奧氏體不銹鋼被大量應(yīng)用于臨床醫(yī)用。然而，大量臨床試驗(yàn)證明，鎳離子在生物體內(nèi)的富集會(huì)導(dǎo)致細(xì)胞破壞和炎癥反應(yīng)。因此，醫(yī)用高氮無(wú)鎳奧氏體不銹鋼的開(kāi)發(fā)成為了必然趨勢(shì)。與傳統(tǒng)醫(yī)用不銹鋼材料相比，由于氮含量較高（＞0.4％），高氮醫(yī)用無(wú)鎳奧氏體不銹鋼具有更加有利的強(qiáng)韌性和耐蝕耐磨性，而且可避免致敏因子鎳對(duì)人體造成的炎癥反應(yīng)。國(guó)內(nèi)外已開(kāi)發(fā)出了多種牌號(hào)的高氮無(wú)鎳奧氏體不銹鋼，如P558、BioDur108和BIOSSN4合金等。其中，BIONFSSN4是由中國(guó)科學(xué)院金屬研究所研究開(kāi)發(fā)的，該不銹鋼是在現(xiàn)有醫(yī)用奧氏體不銹鋼Fe-18Cr-14Ni-3Mo的化學(xué)成分基礎(chǔ)上，采用氮元素（0.6％以上）和錳元素（從小于2％提高到15％）共同替代具有潛在毒副作用的鎳元素（從14％降到小于0.1％，屬原材料帶入）的成分設(shè)計(jì)思想，開(kāi)發(fā)出的Fe-17Cr-15Mn-3Mo-N型醫(yī)用高氮無(wú)鎳奧氏體不銹鋼。典型醫(yī)用高氮無(wú)鎳奧氏體不銹鋼的牌號(hào)和成分見(jiàn)表2-1-7。部分無(wú)鎳奧氏體不銹鋼作為人體友好材料還用于制作與人體接觸的飾件、手表、首飾、醫(yī)療器械、人體支架等，以滿(mǎn)足鎳過(guò)敏人群的需求。

 至德鋼業(yè)，我們根據(jù)您的實(shí)際需求，給出參考建議，為您提供高性?xún)r(jià)比的不銹鋼管道及配件。
