沉淀硬化不銹鋼是一類含沉淀硬化元素（Cu、Al、Ti、Nb）的鐵鉻鎳合金，可以通過熱處理強(qiáng)化，此類鋼具有高強(qiáng)度、足夠的韌性和適宜的耐蝕性。主要應(yīng)用于宇航工業(yè)和一些高技術(shù)產(chǎn)業(yè)。 沉淀硬化不銹鋼可區(qū)分為馬氏體、半奧氏體和奧氏體沉淀硬化不銹鋼三種主要類型，近年來又出現(xiàn)了鐵素體沉淀硬化不銹鋼。在馬氏體沉淀不銹鋼中，基于馬氏體時效鋼的經(jīng)驗，近年來出現(xiàn)了馬氏體時效不銹鋼，與前者比較，后者碳含量較低，其強(qiáng)化手段主要是靠金屬間化合物析出，且熱處理簡單。
00Cr12Ni10AlTi 不銹鋼是一種超低碳馬氏體時效不銹鋼，它既具有馬氏體時效鋼的高強(qiáng)度和良好的韌性，又具有常規(guī)不銹鋼的耐蝕性。該鋼易于生產(chǎn)和具有良好的加工性能，主要用于要求具有高的強(qiáng)度、良好的韌性和耐蝕性的裝備，如供料螺旋推進(jìn)器、捏合元件、破碎機(jī)襯板、塑料模具和模板等。
一、化學(xué)成分
00Cr12Ni10AlTi 不銹鋼的化學(xué)成分見表5-60。
二、室溫力學(xué)性能

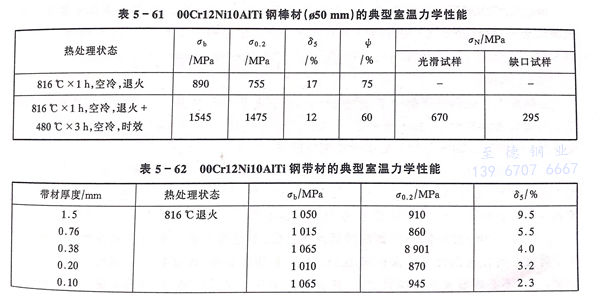

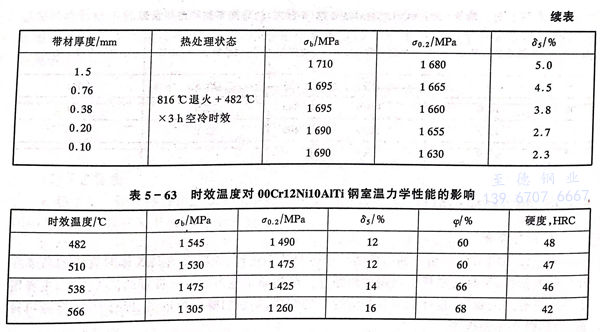

00Cr12Ni10AlTi 不銹鋼在退火條件下具有較高的抗拉強(qiáng)度和屈服強(qiáng)度，且塑性和韌性良好。通過簡單的時效處理，其強(qiáng)度水平較退火狀態(tài)提高1倍，同時保留了足夠的塑韌性。00Cr12Ni10AITi 不銹鋼棒材、帶材及時效處理對室溫力學(xué)性能的影響見表5-61至表5-63。
三、高溫力學(xué)性能
00Cr12Ni10AlTi 不銹鋼的高溫拉伸性能見表5-64。
四、耐蝕性
00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當(dāng)于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優(yōu)于1Cr13。在沸騰20％H3PO4、60％醋酸、25％和65％HNO3中，其耐蝕性稍好于1Cr13不銹鋼，但不如0Cr18Ni9和1Cr17。
五、工藝性能
a. 熱加工
此鋼易于熱加工，理想的熱加工溫度范圍為1038～1230℃。為得到細(xì)化的晶粒和最佳力學(xué)性能，應(yīng)在816～927℃范圍內(nèi)進(jìn)行終加工，在終加工范圍內(nèi)應(yīng)盡可能加大變形量，至少應(yīng)為20％。加工后空冷至室溫即可。
b. 熱處理
00Cr12Ni10AlTi 不銹鋼的使用狀態(tài)為固溶退火＋時效處理。鋼的固溶處理溫度為816℃×1h空冷，而后進(jìn)行時效處理，以得到所需強(qiáng)度和塑韌性，根據(jù)對材料的強(qiáng)度、塑韌性要求選擇恰當(dāng)?shù)臅r效溫度，時效時間為3小時，冷卻方式為空冷。
c. 焊接
00Cr12Ni10AlTi 不銹鋼的焊接性能良好，不論是在退火狀態(tài)還是在時效條件下均易于焊接?？墒褂枚栊詺怏w保護(hù)和手工電弧焊等焊接方法，焊接材料宜使用與母材相同的化學(xué)成分，不必焊前預(yù)熱和焊后退火，焊后進(jìn)行480℃時效處理，可獲得與母材相近的強(qiáng)度和韌性。
六、物理性能

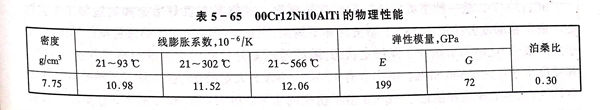

00Cr12Ni10AlTi 不銹鋼的物理性能見表5-65。
地點：浙江省麗水市松陽縣工業(yè)園區(qū)三期永寧路
郵編：323400
電話：0577-28850550
手機(jī)：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
