成人免费无码视频在线网站,3d动漫精品啪啪一区二区中,女高中生第一次破苞av,国产在线无码制服丝袜无码

2Cr13、20Cr13、420

  2Cr13、20Cr13、420 不銹鋼是馬氏體不銹鋼，其主要性能類似1Cr13不銹鋼。由于含碳量較高，其強(qiáng)度、硬度高于1Cr13，而韌性和耐蝕性略低。熱處理后經(jīng)拋光，在弱腐蝕介質(zhì)（如鹽水溶液、硝酸及某些濃度不高的有機(jī)酸食品生產(chǎn)介質(zhì)）中，溫度不高（大約30℃以下）的條件下，具有良好的耐蝕性。在淡水、海水、蒸汽、潮濕大氣條件下亦表現(xiàn)出良好的可用的耐蝕性。在硫酸、鹽酸、熱硝酸、熔融堿等介質(zhì)中耐蝕性較差。此外，2Cr13、20Cr13、420 不銹鋼在700℃以下具有足夠的強(qiáng)度、熱穩(wěn)定性和良好的減振性。2Cr13、20Cr13、420 不銹鋼主要用于制造承受高應(yīng)力負(fù)荷的零件，如汽輪機(jī)葉片、熱油泵軸和軸套、葉輪、水壓機(jī)閥片等，亦可用于造紙工業(yè)和醫(yī)療器械以及日用消費(fèi)領(lǐng)域的刀具、餐具等。

一、化學(xué)成分

 2Cr13、20Cr13、420 不銹鋼的化學(xué)成分見(jiàn)表3-19。

二、室溫力學(xué)性能

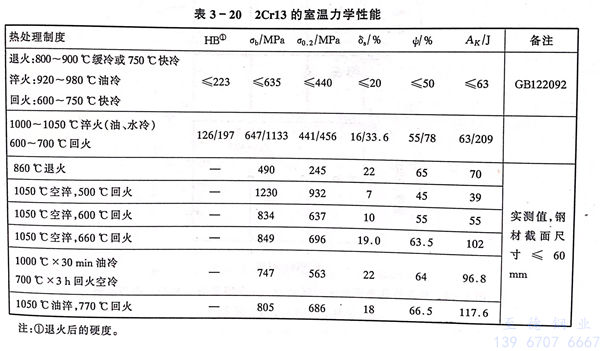

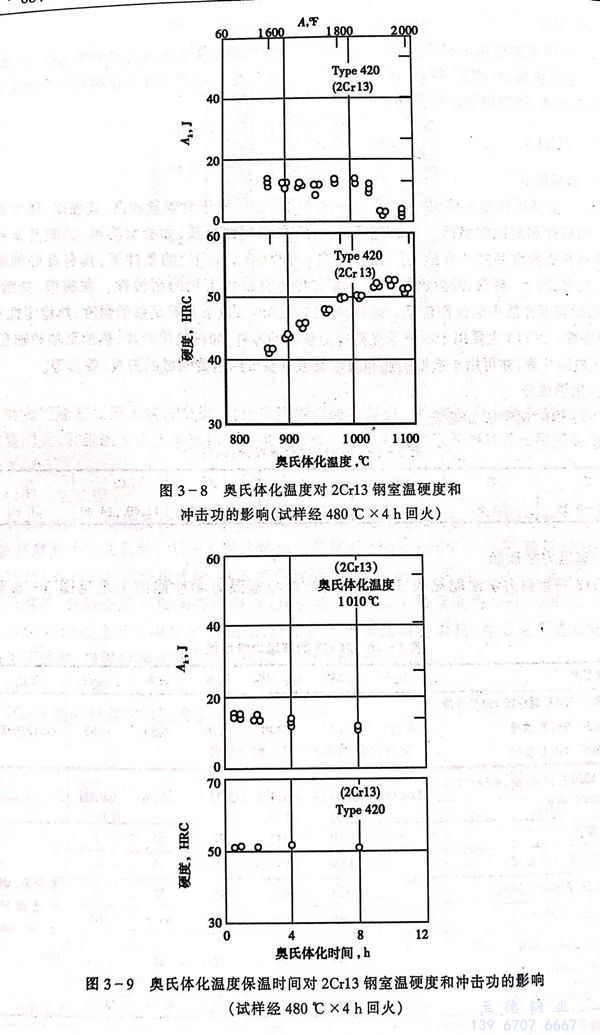

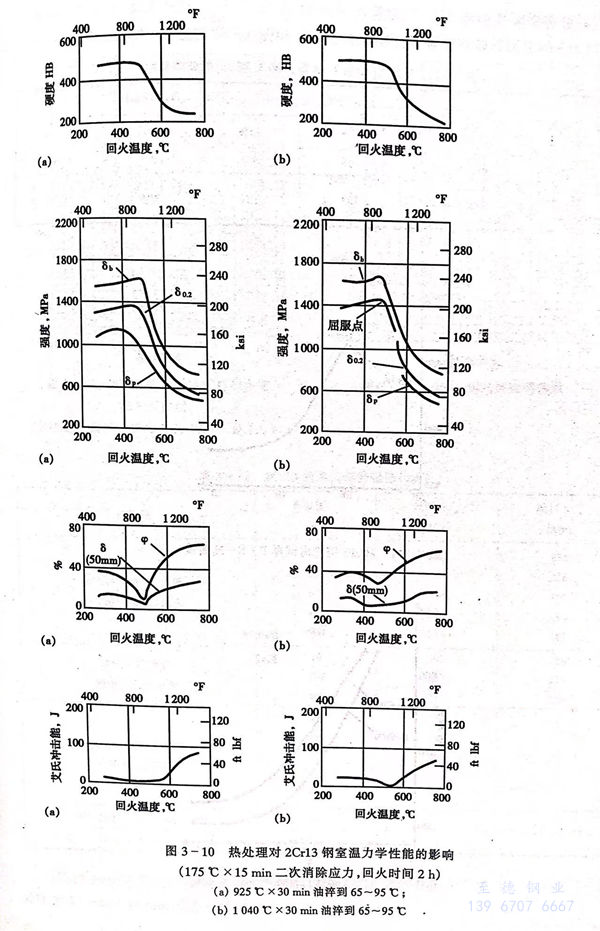

 2Cr13、20Cr13、420 不銹鋼的室溫力學(xué)性能見(jiàn)表3-20。熱處理與室溫力學(xué)性能的關(guān)系見(jiàn)圖3-8至圖3-10。

三、疲勞和斷裂韌性

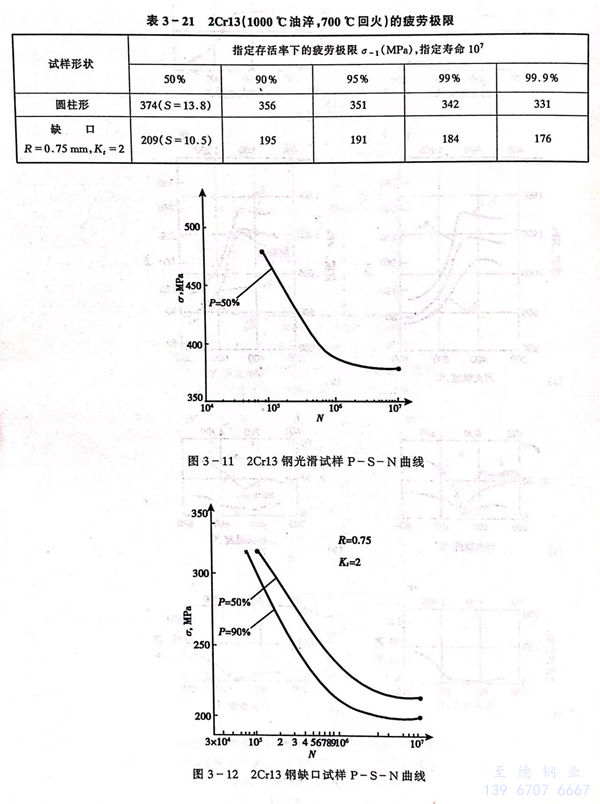

 2Cr13、20Cr13、420 不銹鋼的室溫旋轉(zhuǎn)彎曲疲勞性能見(jiàn)表3-21和圖3-11和圖3-12。

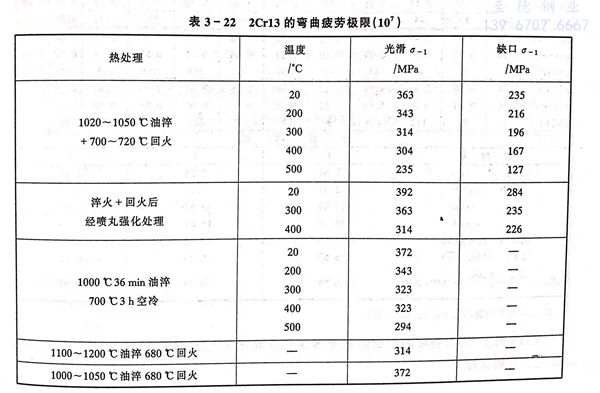

 2Cr13、20Cr13、420 不銹鋼（1000℃油淬，700℃回火）的高溫疲勞和腐蝕疲勞行為分別見(jiàn)圖3-13和圖3-14。2Cr13鋼光滑和缺口試樣彎曲疲勞極限見(jiàn)表3-22。

 2Cr13、20Cr13、420 不銹鋼的疲勞裂紋擴(kuò)展速率和疲勞裂紋擴(kuò)展門檻值的測(cè)室結(jié)果見(jiàn)表3-23和表3-24。試樣為11mm×44mm緊湊拉伸試樣。

 2Cr13、20Cr13、420 不銹鋼的JR阻力曲線的測(cè)試結(jié)果見(jiàn)表3-25和圖3-15，試樣為20mm×24mm×96mm三點(diǎn)彎曲試樣。

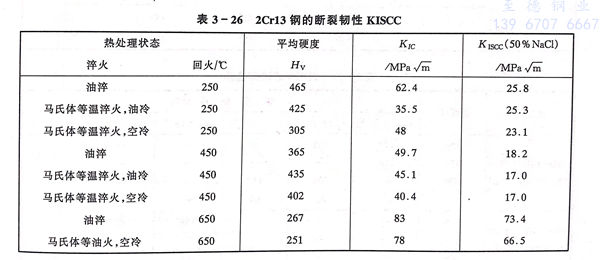

  不同熱處理狀態(tài)的2Cr13鋼的斷裂韌性和SCC的門檻值見(jiàn)表3-26。

四、高溫力學(xué)性能

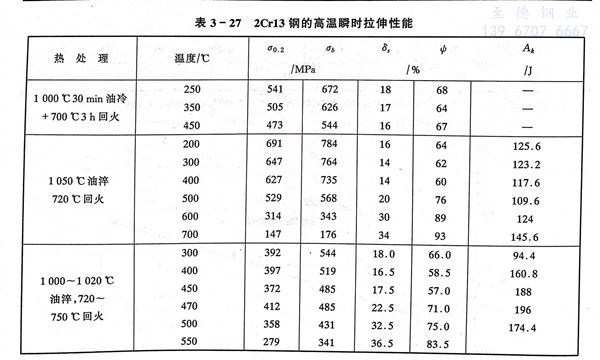

 2Cr13、20Cr13、420 不銹鋼的高溫瞬時(shí)拉伸性能見(jiàn)表3-27。

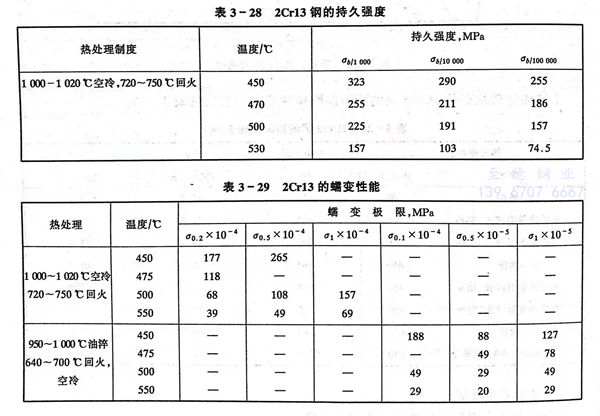

 2Cr13、20Cr13、420 不銹鋼的持久和蠕變性能見(jiàn)表3-28和表3-29。

五、耐蝕性

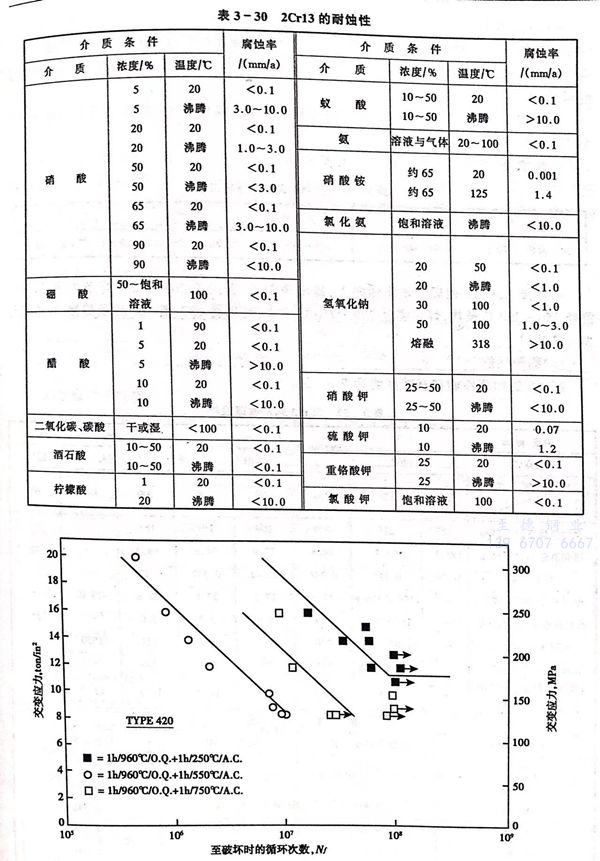

 2Cr13、20Cr13、420 不銹鋼的耐蝕性能見(jiàn)表3-30。鋼的腐蝕疲勞性能見(jiàn)圖3-16。

六、工藝性能

a. 熱加工

    不銹鋼的熱加工性能良好，適宜的熱加工溫度區(qū)間為850～1200℃，熱變形終了應(yīng)采用砂冷或及時(shí)退火，熱加工的升溫操作應(yīng)緩慢，在低于850℃時(shí)應(yīng)緩慢加熱，冷裝爐溫度≤800℃。

 b. 冷加工

   冷加工性能良好，可進(jìn)行冷軋、冷沖壓、深拉等加工操作，消除應(yīng)力退火可采用730～780℃回火。

  c. 熱處理

  2Cr13、20Cr13、420 不銹鋼的熱處理工藝見(jiàn)表3-31。

 d. 焊接

  2Cr13、20Cr13、420 不銹鋼焊后硬化傾向大，易出現(xiàn)裂紋，若用Cr202、Cr207焊條焊接時(shí)，焊前需經(jīng)250～350℃預(yù)熱，焊后需經(jīng)700～750℃回火；若用奧107、奧207焊條焊接，可不進(jìn)行焊后熱處理。

七、物理性能

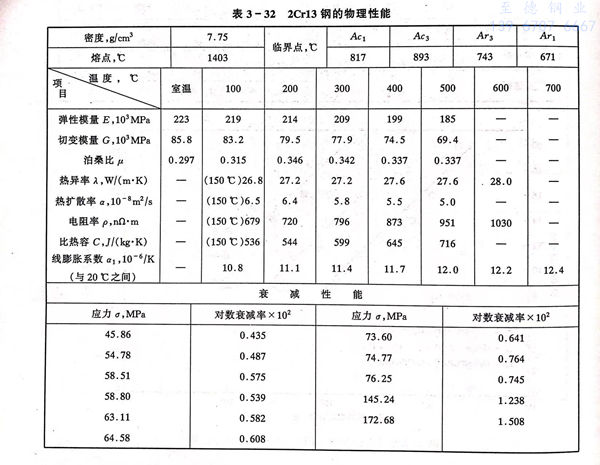

  2Cr13、20Cr13、420 不銹鋼的物理性能和衰減性能見(jiàn)表3-32。

八、應(yīng)用

   經(jīng)熱處理后的2Cr13、20Cr13、420 不銹鋼，可用于承受較高應(yīng)力的零部件，如透平后幾級(jí)及低溫段長(zhǎng)葉片、閥、閥件、熱裂設(shè)備，緊固件等。亦大量應(yīng)用于造紙工業(yè)刀具，食品加工機(jī)械及餐具。
