成人免费无码视频在线网站,3d动漫精品啪啪一区二区中,女高中生第一次破苞av,国产在线无码制服丝袜无码

3Cr13、30Cr13、SUS 420J2

 3Cr13、30Cr13、SUS 420J2 不銹鋼是含碳量較高的馬氏體不銹鋼，較1Cr13不銹鋼和2Cr13不銹鋼具有更高的強度、硬度和更好的淬透性，但此鋼的耐蝕性和700℃以下的熱穩(wěn)定性不如1Cr13不銹鋼和2Cr13不銹鋼。3Cr13、30Cr13、SUS 420J2 不銹鋼主要用于高強度部件，以及在承受高應力載荷并在一室腐蝕介質條件下的磨損件。在測量器械、醫(yī)用鉗子等方面也得到廣泛應用。此鋼不宜焊接。

一、化學成分

 3Cr13、30Cr13、SUS 420J2 不銹鋼的化學成分見表3-33。

二、室溫力學性能

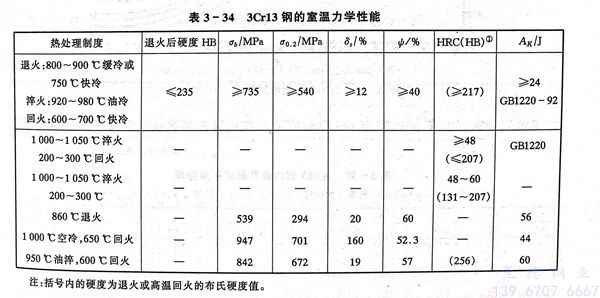

 3Cr13、30Cr13、SUS 420J2 不銹鋼的室溫力學性能的標準規(guī)定值和實測結果見表3-34。

三、疲勞和斷裂韌性

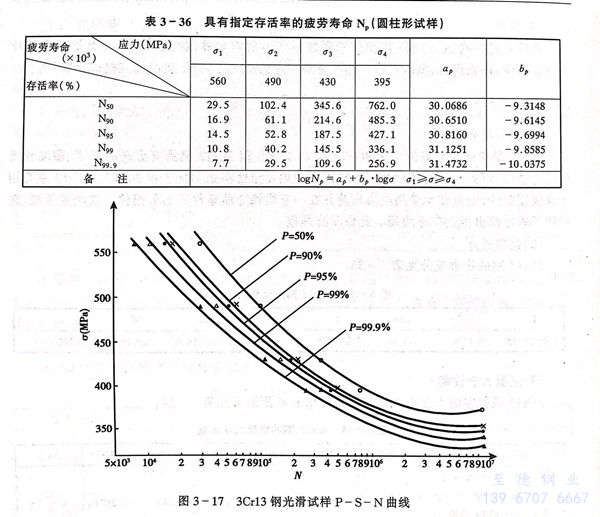

  950℃ 油淬 ，600℃ 回火的 3Cr13不銹鋼的彎曲疲勞性能見表 3-35、表 3-36 和 圖 3-17。

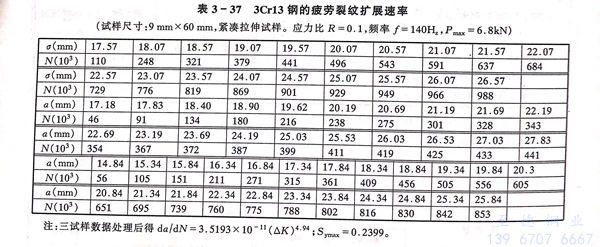

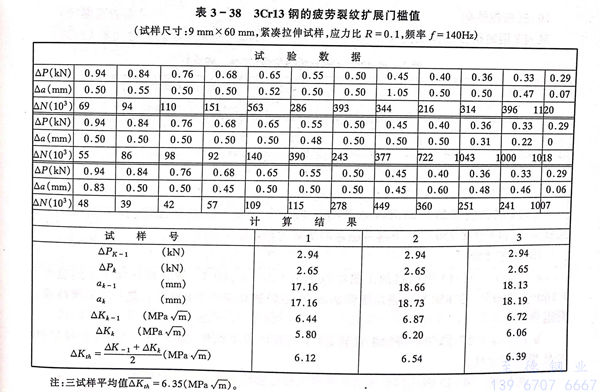

  950℃淬火、600℃回火的3Cr13鋼的疲勞裂紋擴展速率和疲勞裂紋擴展門檻值見表3-37和表3-38。

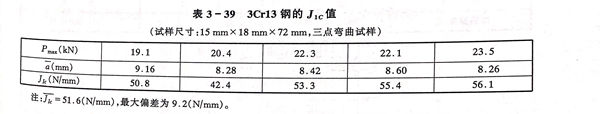

  950℃油淬，600℃回火的3Cr13鋼的J1c測定結果列于表3-39。

四、高溫力學性能

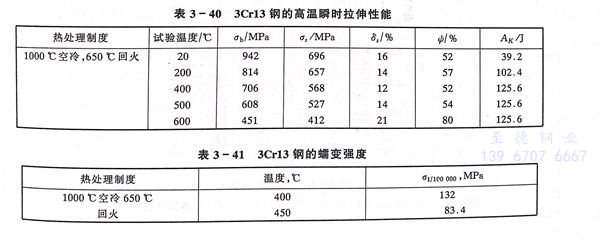

 3Cr13、30Cr13、SUS 420J2 不銹鋼的高溫瞬時拉伸性能和蠕變性能分別見表3-40和表3-41。

五、抗松弛性能

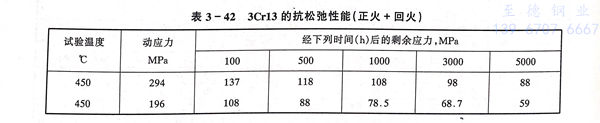

  3Cr13、30Cr13、SUS 420J2 不銹鋼的抗松弛性能見表 3-42。

六、耐蝕性及抗氧化性能

 3Cr13、30Cr13、SUS 420J2 不銹鋼在室溫的稀硝酸以及弱的有機酸中具有一定的耐蝕性，但不及1Cr13不銹鋼和2Cr13不銹鋼。3Cr13不銹鋼在750℃以下具有穩(wěn)定的抗氧化性能。

七、工藝性能

 a. 熱加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱加工溫度范圍為850～1200℃，適宜的熱加工加熱溫度為1160～1200℃，在850℃以前應緩慢加熱，冷裝爐爐溫應小于800℃。熱加工后緩冷或及時退火。

 b. 冷加工

  3Cr13、30Cr13、SUS 420J2 不銹鋼的冷加工性較差，不推薦冷加工操作，但3Cr13不銹鋼可生產(chǎn)冷拉材，冷軋板帶和絲材。

 c. 熱處理

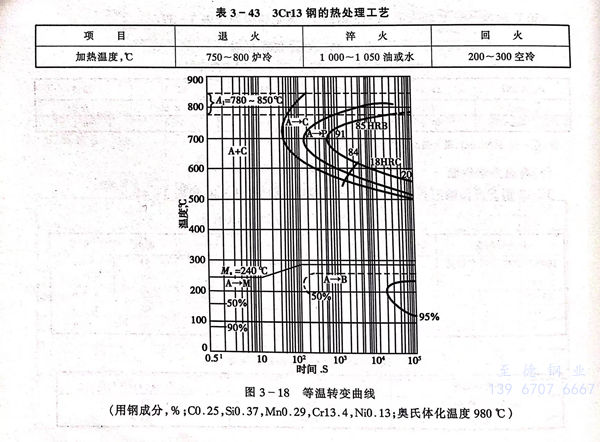

  3Cr13、30Cr13、SUS 420J2 不銹鋼的熱處理制度和等溫轉變曲線見表3-43和圖3-18。

八、物理性能

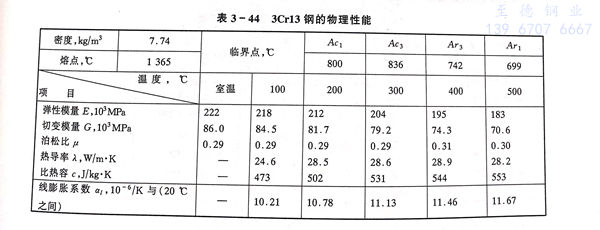

  3Cr13、30Cr13、SUS 420J2 不銹鋼的物理性能見表 3-44。

九、應用

  3Cr13、30Cr13、SUS 420J2 不銹鋼主要應用于承受高載荷的結構件以及承受高應力機械載荷并存腐蝕介質的磨損件，如300℃以下工作的刀具、彈簧；400℃以下工作的軸、螺栓、閥門、軸承等。
