馬氏體不銹鋼是一類可通過熱處理（淬火回火）對(duì)其性能進(jìn)行調(diào)整的不銹鋼，通俗地講是一類可硬化的不銹鋼，此類鋼具有高的硬度、良好的力學(xué)性能和不銹性，這些特性決定了此類鋼必須具備兩個(gè)基本條件：其一，在平衡相圖中必須有奧氏體相區(qū)存在；其二，為使鋼形成耐腐蝕的鈍化膜，鉻含量必須在10.5％以上。馬氏體不銹鋼在淬火狀態(tài)下具有體心四方晶體結(jié)構(gòu)（馬氏體），具有鐵磁性，在較弱腐蝕環(huán)境中具有耐蝕性。鋼中的鉻含量可達(dá)18％，碳可以超過1.2％。
4Cr13、40Cr13 不銹鋼是Cr13型馬氏體不銹鋼中含碳量較高的鋼種，主要性能和用途類似于3Cr13不銹鋼。由于碳含量較高，熱處理后的強(qiáng)度和硬度均較高，塑韌性相對(duì)較低。
一、化學(xué)成分
4Cr13、40Cr13 不銹鋼的化學(xué)成分見表3-45。
二、室溫力學(xué)性能

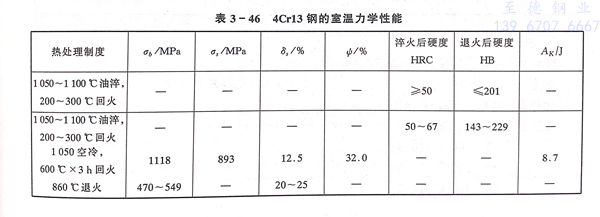

4Cr13、40Cr13 不銹鋼的室溫力學(xué)性能見表3-46。
三、高溫力學(xué)性能

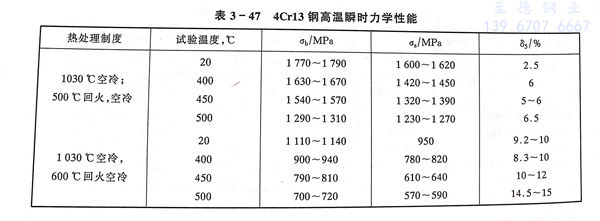

4Cr13、40Cr13 不銹鋼的高溫瞬時(shí)力學(xué)性能見表3-47。
四、抗松弛性能

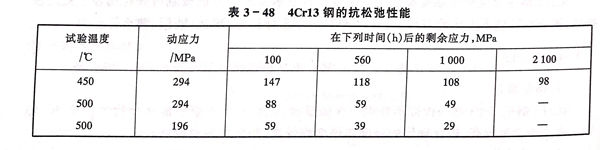

4Cr13、40Cr13 不銹鋼的抗松弛性能見表3-48。
五、耐蝕性和抗氧化性
4Cr13、40Cr13 不銹鋼的耐蝕性略低于2Cr13不銹鋼，4Cr13不銹鋼可在600～650℃長(zhǎng)期使用。
六、工藝性能
a. 熱加工
4Cr13、40Cr13 不銹鋼的熱加工工藝參數(shù)同3Cr13不銹鋼。
b. 熱處理

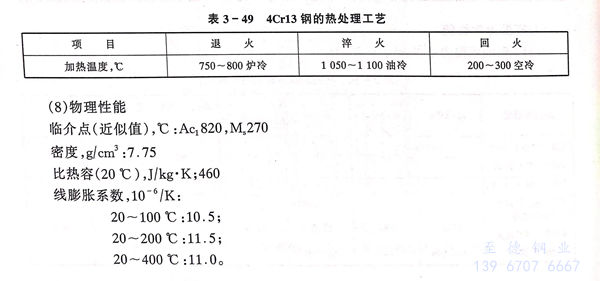

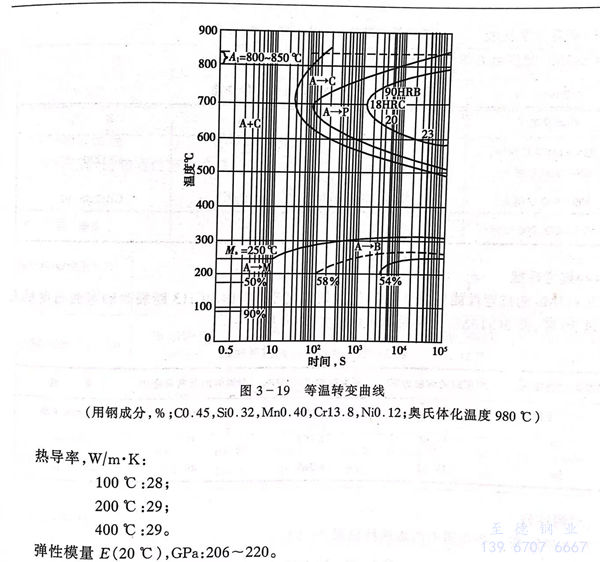

4Cr13、40Cr13 不銹鋼的熱處理工藝見表3-49。等溫轉(zhuǎn)變曲線見圖3-19。
七、物理性能
臨介點(diǎn)（近似值），℃：Ac，820，M，270
密度，g／cm3：7.75
比熱容（20℃），J／kg·K；460
線膨脹系數(shù)，10-6／K：
20~100℃:10.5;
20~200℃:11.5;
20~400℃:11.0。
熱導(dǎo)率，W／m·K：
100℃: 28;
200℃: 29;
400℃: 29。
彈性模量E（20℃），GPa：206～220。
八、應(yīng)用
4Cr13、40Cr13 不銹鋼主要用于制造外科醫(yī)療用具、醫(yī)用剪刀、軸承、閥門、彈簧等。4Cr13、40Cr13 不銹鋼可焊性差，通常不制造焊接部件。
地點(diǎn)：浙江省麗水市松陽縣工業(yè)園區(qū)三期永寧路
郵編：323400
電話：0577-28850550
手機(jī)：139 6707 6667
傳真：0577- 28909778
郵箱：myzhide@126.com
