一、通用金屬環形墊片型式、尺寸及公差

1. 型式與尺寸

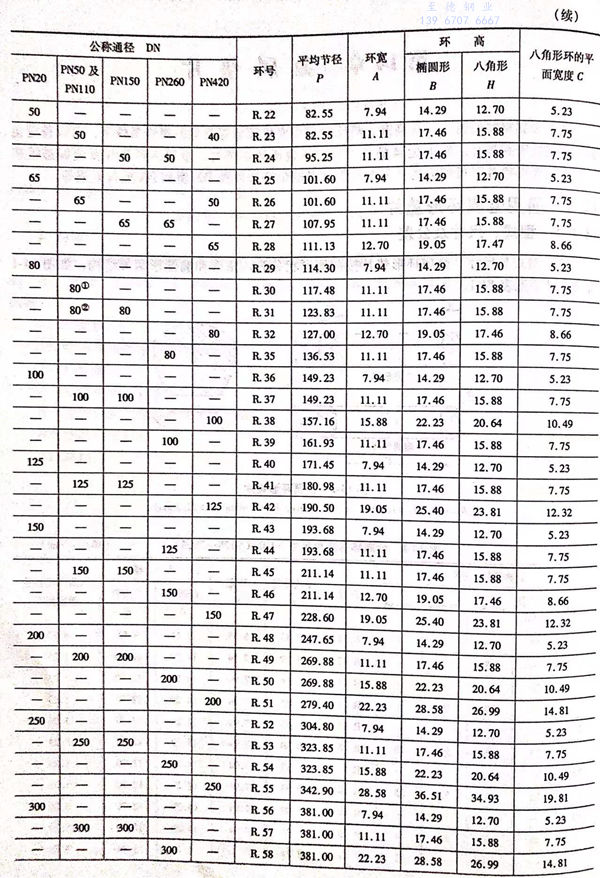

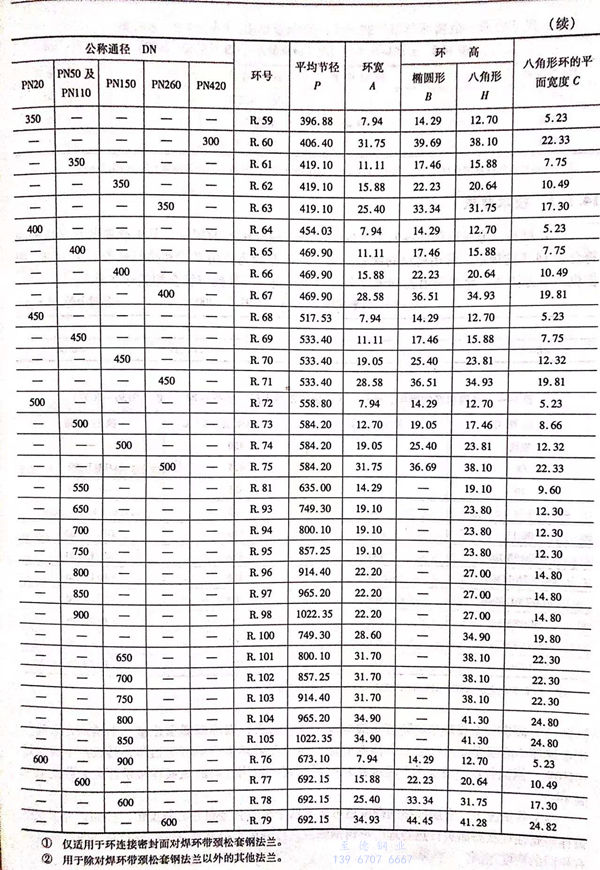

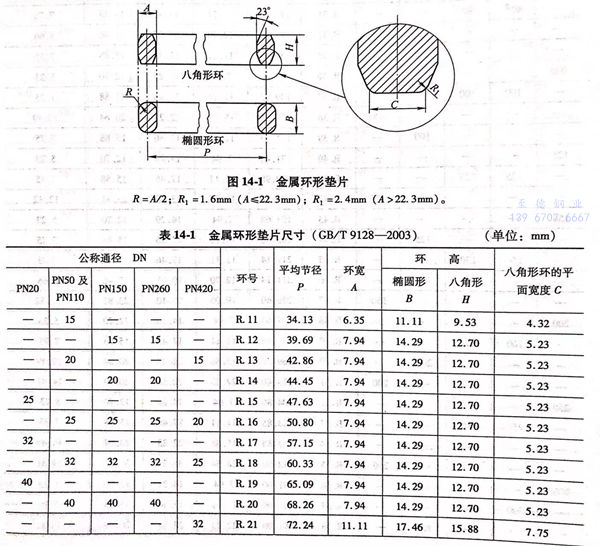

 金屬環形墊片按截面形狀分為八角形和橢圓形兩種結構，如圖14-1所示，尺寸見表14-1.

2. 尺寸公差

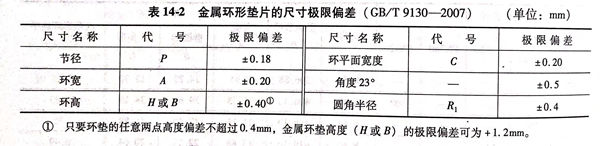

 金屬環形墊片的尺寸極限偏差見表 14-2。

二、通用金屬環形墊片技術要求

1. 材料

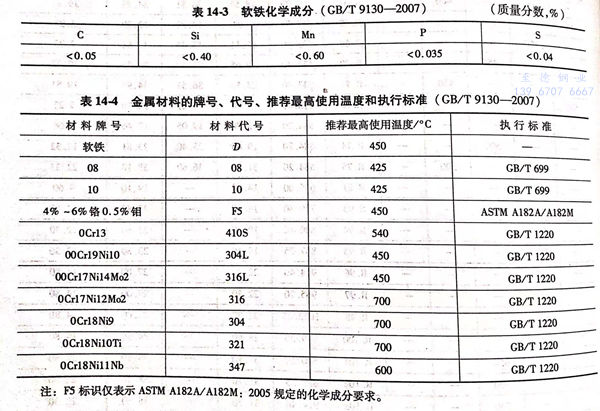

 金屬環墊坯料的化學成分應符合相應標準的規定，其中軟鐵的化學成分應符合表14-3的規定，常用材料的牌號、代號、推薦最高使用溫度和執行標準見表14-4。根據供需雙方協商，允許采用表14-4之外的其他材料，其性能應符合相關標準要求。

2. 硬度

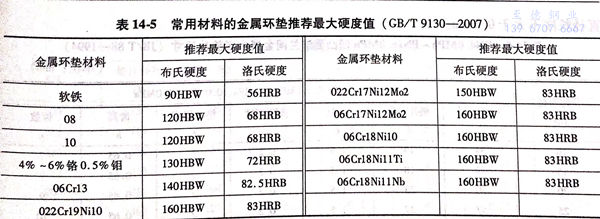

 金屬環墊的硬度一般應低于法蘭材料，以確保緊密連接。合金及不銹鋼法蘭用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻，其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。

 在某些情況下，金屬環墊的硬度值可能不低于法蘭合金材料的硬度值。例如，為了獲得最佳耐腐蝕性狀態而進行熱處理的不銹鋼法蘭；與退火至最低硬度的同樣材料制成的環墊具有相同的硬度范圍。

3. 表面粗糙度

 金屬環墊的密封面（八角墊的斜面、橢圓墊的圓弧面）不得有劃痕、磕痕、裂紋和凹坑，表面粗糙度不大于Ra1.6μm.

三、通用金屬環形墊片標記

 1. 標記方法

  金屬環形墊片的標記由墊片形式、環號－墊片材料牌號和墊片標準號組成。

 2. 標記示例

  號為20, 材料為0Cr19Ni9 的八角形金屬環墊片，其標記為：八角墊  R.20-0Cr19Ni9  GB/T 9128
