聚四氟乙烯包覆墊片是一種非金屬復合型軟墊片,一般由包封皮及嵌入物兩部分組成,包封皮主要起耐腐蝕作用,通常由聚四氟乙烯材料制成,嵌入物(填料)為帶或不帶金屬加強肋的非金屬材料,通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中,為保證物料的清潔而不得不使用不銹鋼法蘭、閥門及法蘭管件時,常常采用聚四氟乙烯包覆墊片進行密封。
聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭連接,適用于公稱壓力用PN標記的管法蘭用墊片(PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片(Class150及Class300).工作溫度為0~200℃的腐蝕性介質或?qū)η鍧嵍扔休^高要求的介質。
1. 墊片型式

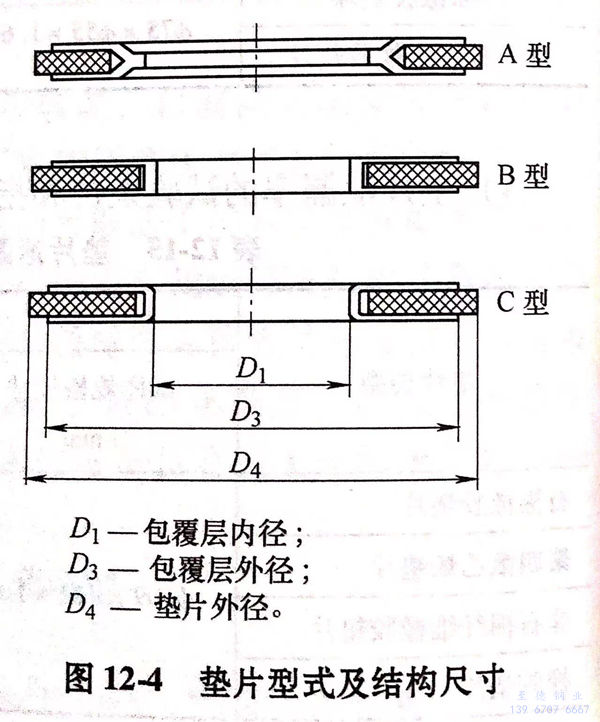

墊片的型式分為A型、B型和C型三種,A型為剖切型;B型為機加工型;C型為折包型。墊片的型式及結構尺寸見圖12-4。
2. 公稱壓力 PN 標記的管法蘭用墊片

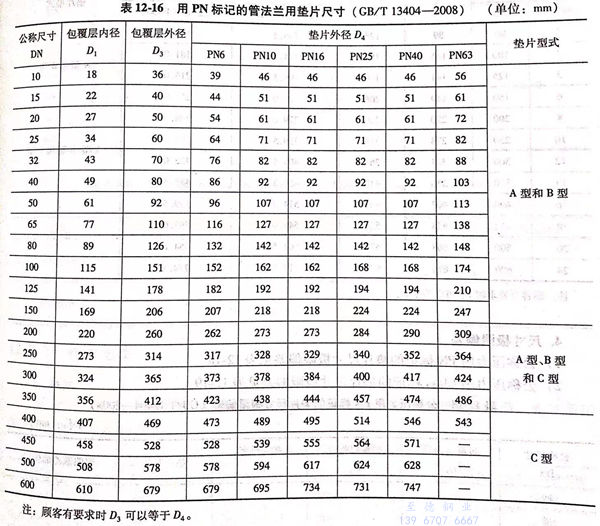

公稱壓力 PN 標記的管法蘭用墊片尺寸見圖 12-4 及表 12-16。
3. 公稱壓力 Class 標記的管法蘭用墊片

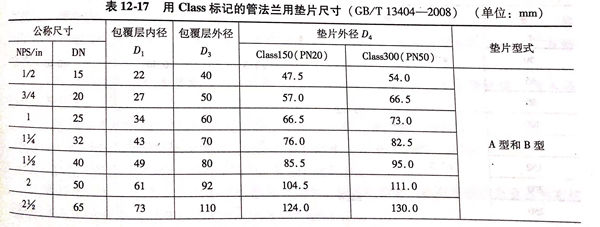

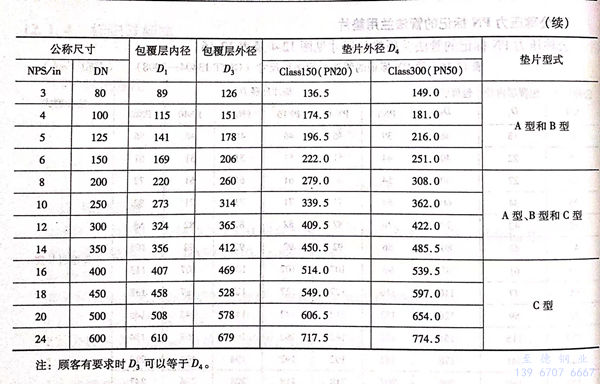

公稱壓力 Class 標記的管法蘭用墊片尺寸見圖 12-4 及表 12-17。
4. 尺寸極限偏差

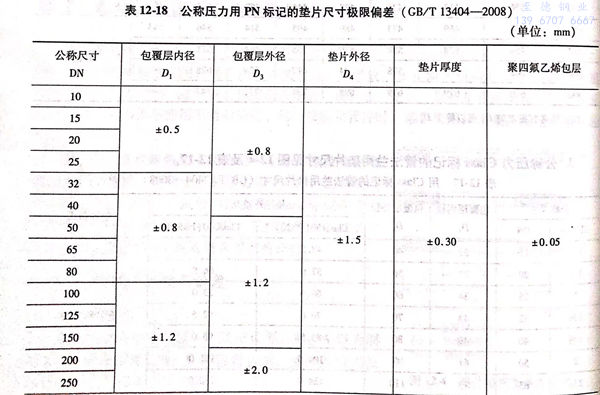

a. 公稱壓力用PN標記的墊片尺寸極限偏差見表12-18。

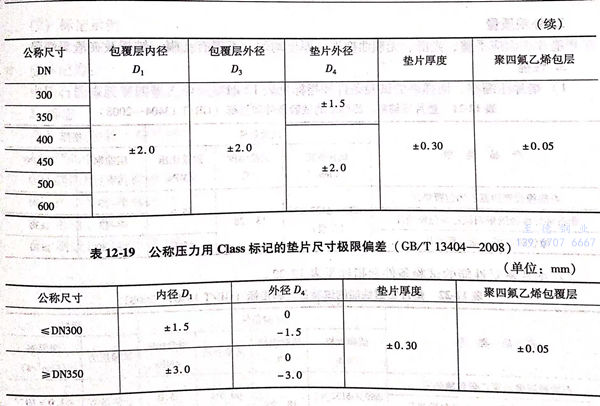

b. 公稱壓力用Class 標記的墊片尺寸極限偏差見表12-19.
