一、非金屬軟墊片尺寸公差

1. 平面和突面法蘭用墊片

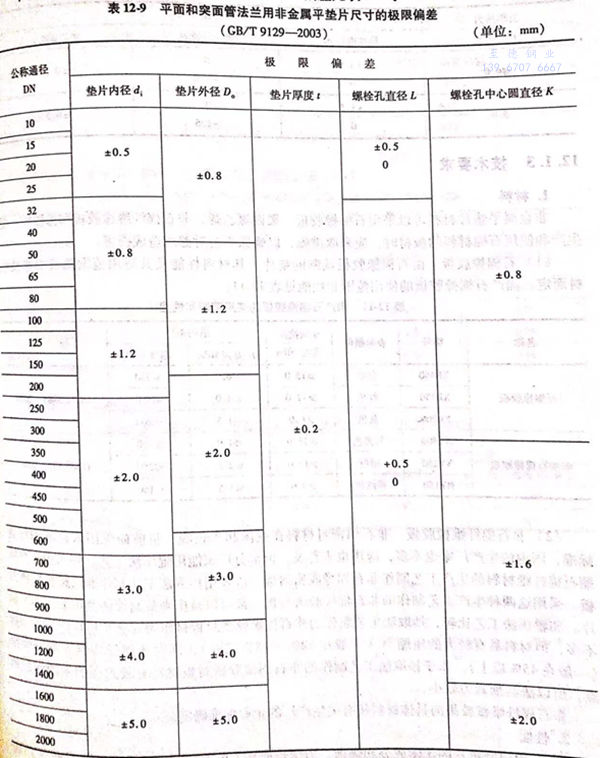

  平面和突面管法蘭用非金屬平墊片尺寸的極限偏差見表12-9。

2. 凹凸面和榫槽面法蘭用墊片

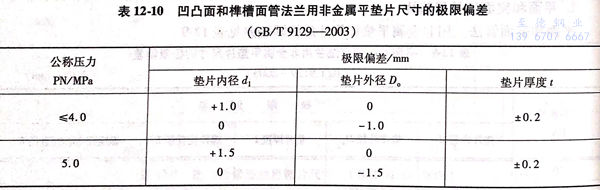

  凹凸面和榫槽面管法蘭用非金屬平墊片尺寸的極限偏差見表12-10。

二、非金屬軟墊片技術要求

1. 材料

 非金屬平墊片材料可以采用石棉橡膠板、聚四氟乙烯、非石棉纖維橡膠板和橡膠等。但生產和使用石棉材料的板材時，應采取措施，以確保不會對健康造成損害。

a. 石棉橡膠板

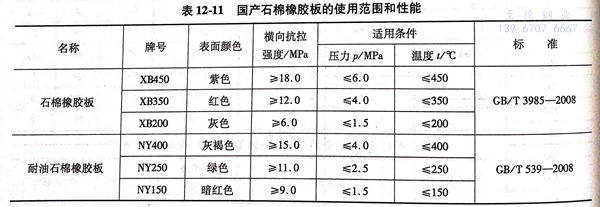

 由石棉橡膠板裁制的墊片，其材料性能及其適用范圍隨石棉橡膠板材而定。國產石棉橡膠板的使用范圍和性能見表12-11。

 b. 非石棉纖維橡膠板

  非石棉密封材料在我國起步較晚，目前尚無國家標準和行業標準，國內的生產廠家也不多，應用也未普及，但部分廠家能用輥壓法工藝，即采用生產壓縮石棉纖維材料的生產工藝制作非石棉橡膠密封板，以及用抄取法工藝制作非石棉橡膠密封板。采用這兩種生產工藝制作的非石棉橡膠密封板，都可以被用來裁制管法蘭用非金屬平墊片。和輥壓法工藝比較，抄取法工藝制作的非石棉橡膠密封板材作為管法蘭墊片使用雖為數不多，但材料具有較大的壓縮率（一般在12%~18%之間），同時還能保持較大的回彈率（一般在45%以上）。由于抄取法工藝制作的非石棉橡膠密封板材具有較大壓縮率的性能特點，所以法蘭預緊力較小。

  非石棉纖維橡膠板的具體材料按有關生產廠的企業標準確定。

2. 性能

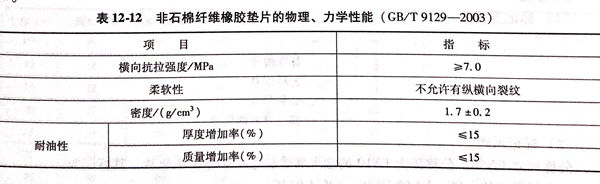

  a. 石棉橡膠墊片的化學成分和物理、力學性能按GB/T 3985-2008《石棉橡膠板》和GB/T 539-2008《耐油石棉橡膠板》的規定；純聚四氟乙烯墊片和橡膠墊片的化學成分和物理、力學性能應按有關材料標準的規定；非石棉纖維橡膠墊片的物理、力學性能見表12-12。

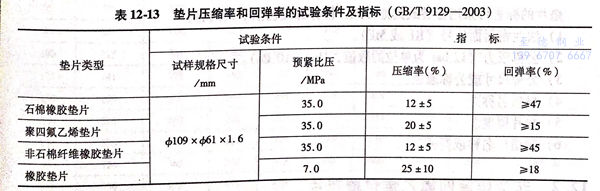

  b. 墊片壓縮率和回彈率的試驗條件及指標見表12-13。

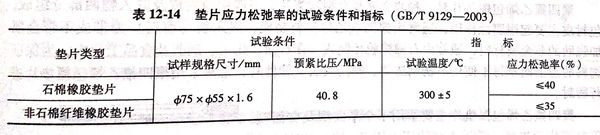

  c. 墊片應力松弛率的試驗條件和指標見表 12-14。

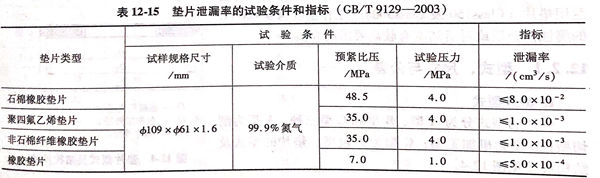

  d. 墊片泄漏率的試驗條件和指標見表 12-15 。
