非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。

1. 墊片與法蘭密封面的配合型式

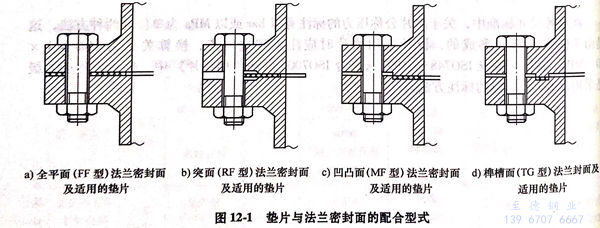

  墊片與法蘭密封面的配合型式有4種，如圖12-1所示。

2. 管法蘭用墊片的型式

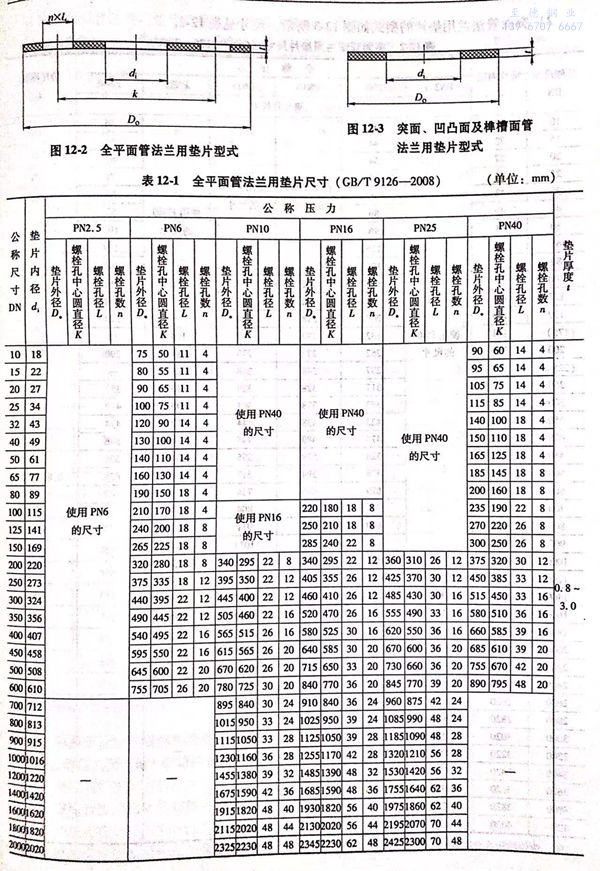

  全平面（代號為FF)管法蘭用墊片型式如圖12-2所示；突面（代號為RF)、凹凸面（代號為MF)及榫槽面（代號為TG)管法蘭用墊片型式，如圖12-3所示。

3. 公稱壓力用PN標(biāo)記的墊片型式與尺寸

  a. 全平面管法蘭用墊片的型式如圖12-2所示，尺寸見表12-1.

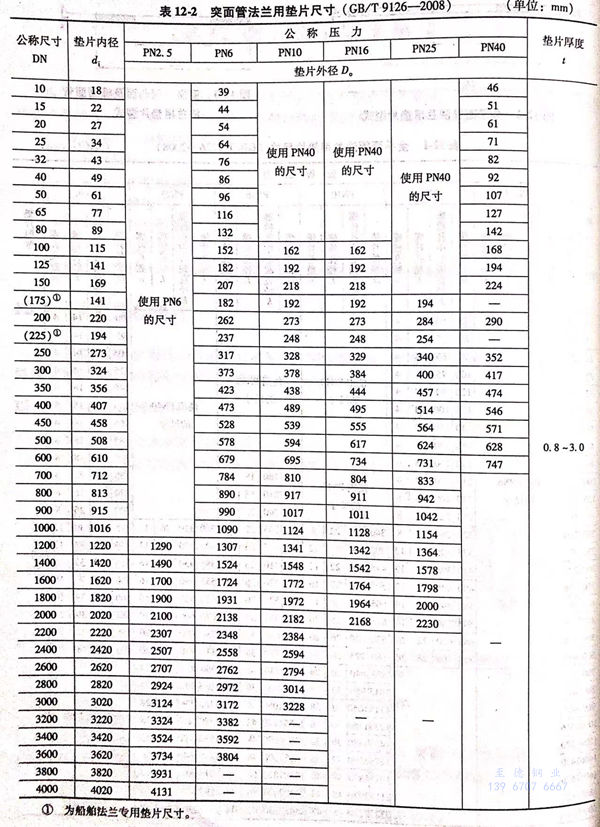

  b. 突面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-2.

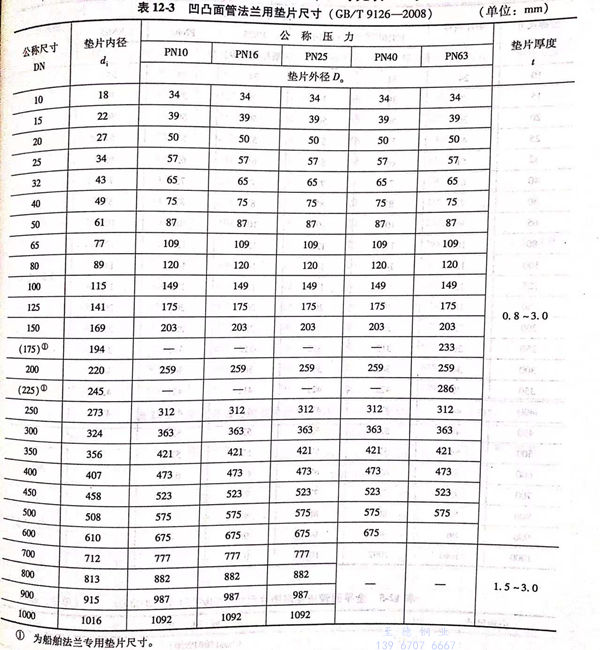

  c. 凹凸管法蘭用墊片的型式如圖12-3所示，尺寸見表12-3.

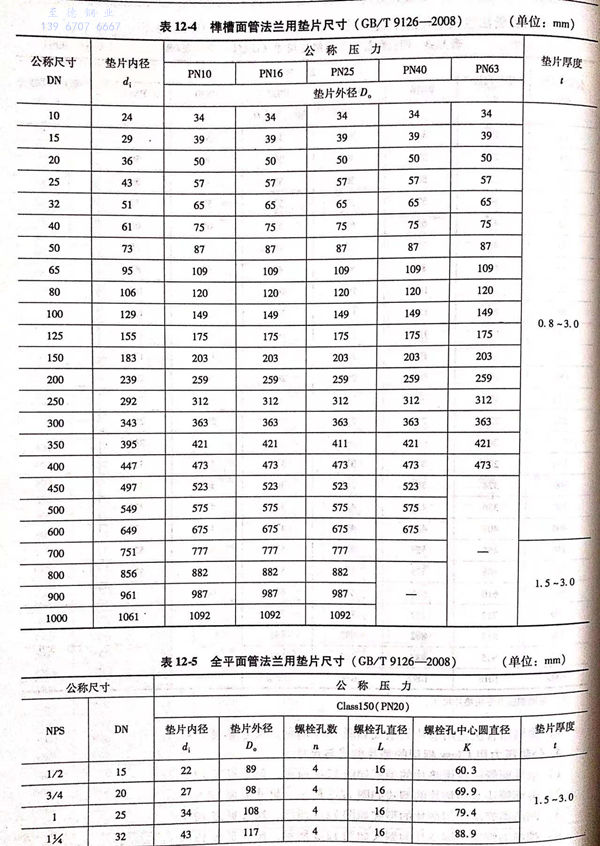

  d. 榫槽面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-4.

4. 公稱壓力用Class標(biāo)記的墊片型式與尺寸

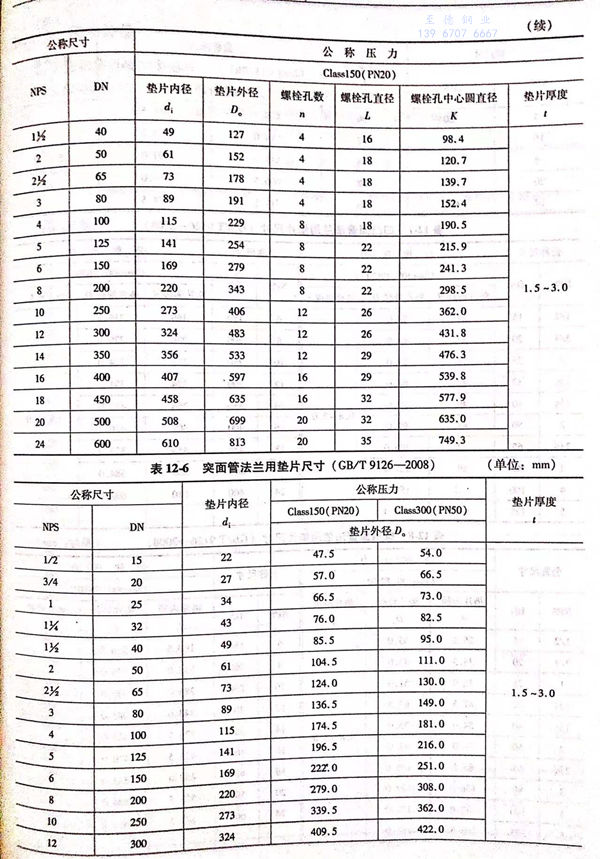

  a. 全平面管法蘭用墊片的型式如圖12-2所示，尺寸見表12-5.

  b. 突面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-6.

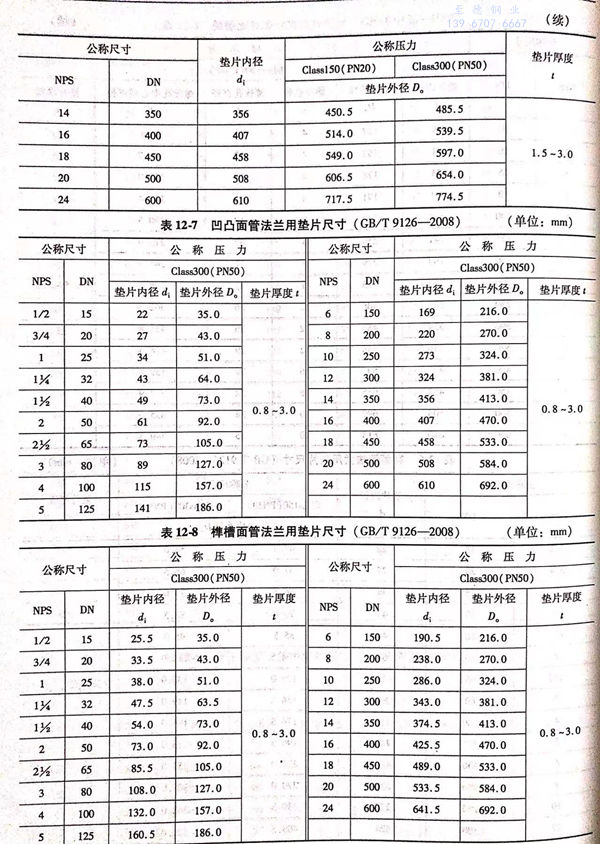

  c. 凹凸面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-7.

  d. 榫槽面管法蘭用墊片的型式如圖12-3所示，尺寸見表12-8.
