不銹鋼法蘭墊片的主要參數包括墊片的有效密封寬度、墊片的性能參數、墊片公稱通徑或公稱尺寸及墊片公稱壓力。
一、不銹鋼法蘭墊片的有效密封寬度
法蘭密封接頭中，墊片的有效密封寬度是作為計算法蘭螺栓載荷必不可少的一個特性參數，通常用符號b表示，其單位以mm計。不銹鋼法蘭墊片的有效密封寬度與墊片基本密封寬度有關。墊片基本密封寬度用符號b0表示，其單位以mm計。

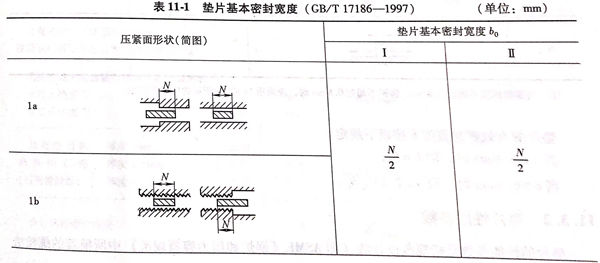

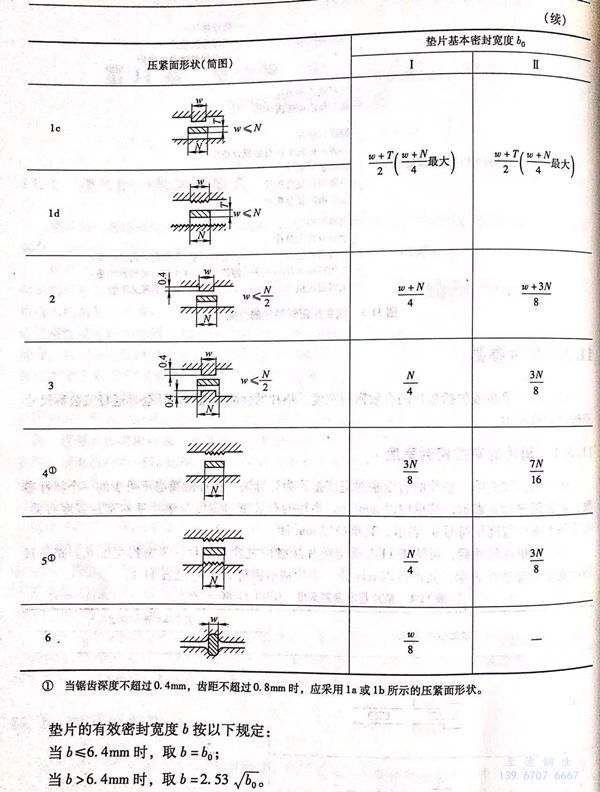

當選定墊片尺寸后，可按表11-1確定墊片接觸面寬度和墊片基本密封寬度b0。墊片接觸面寬度以符號N表示，其單位以mm計。墊片基本密封寬度b0見表11-1。
二、不銹鋼法蘭墊片性能參數
不銹鋼法蘭墊片的性能參數是指規范設計法（即ASME《鍋爐和壓力容器規范》中所推薦的螺栓法蘭連接的規范設計法）中所涉及的“y”及“m”兩個密封系數。
1. 不銹鋼法蘭墊片最小預緊比壓

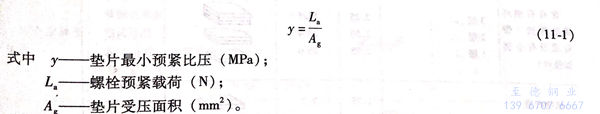

在法蘭密封接頭中，壓緊墊片所需的力使墊片材料產生變形從而填滿法蘭密封面間的微間隙。壓緊墊片所需的最小應力稱為墊片最小預緊比壓，通常以符號y表示。墊片最小預緊比壓是指在安裝過程中沒有內壓的情況下，墊片接觸面積上的壓應力，其表達式為：
2. 不銹鋼法蘭墊片系數
壓緊墊片時，螺栓伸長，當介質壓力作用后，螺栓由于受介質壓力作用產生的載荷而更加伸長，致使兩密封法蘭面之間的間隙增大，使墊片的應力降低，產生泄漏。

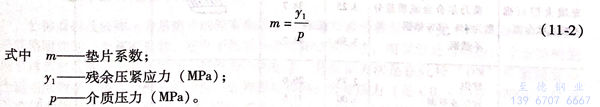

為了保證工作狀態下的密封性能，墊片上應有一定的比壓，即工作狀態下的壓緊比壓，或稱殘余壓緊應力，以符號y1表示。墊片系數定義為工作狀態下墊片上的殘余壓緊應力與介質壓力之比值，其表達式為：

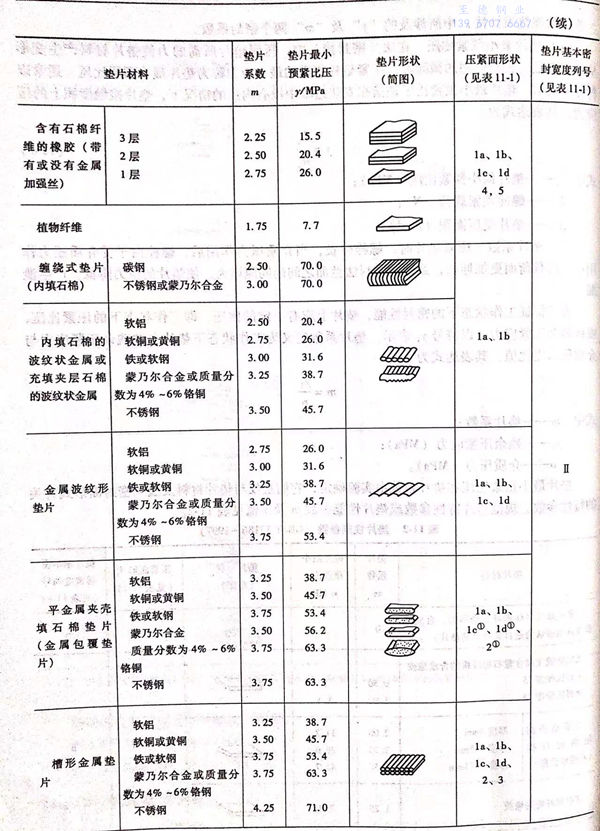

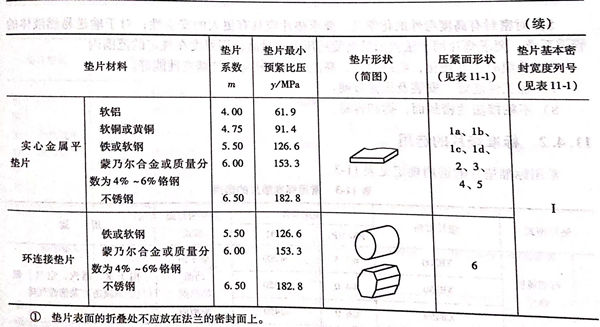

不銹鋼法蘭墊片最小預緊比壓和墊片系數由實驗確定，它們是僅與墊片材料及法蘭密封面形式有關的特性參數。規范墊片特性參數或墊片性能參數m及y值見表11-2。
三、不銹鋼法蘭墊片公稱通徑及公稱壓力
公稱通徑及公稱壓力是墊片的配套參數。公稱通徑或公稱尺寸（見GB/T 1047-2005)是管路附件的一個基本參數，它并不是某一個實際結構尺寸，而僅僅是與制造尺寸密切相關的經過圓整后的一個名義尺寸，僅作為一種標志，其標記方法是在代號“DN”后緊跟著一個適當?shù)臄?shù)字。墊片公稱通徑與法蘭公稱通徑相同；公稱壓力（見GB/T 1048-2005)是指與管路附件（如法蘭、管件、閥門等）機械強度有關的設計給定壓力，是一個經過圓整后的名義值，也是僅作為一種標志，其標記方法是在代號“PN”后緊跟一個適當?shù)臄?shù)字。墊片公稱壓力亦與法蘭公稱壓力相同。
