法蘭接頭由法蘭、密封墊片及緊固件（螺栓及螺母）組成，三者可視為一預應力、靜不定密封結構。法蘭及密封墊片目前都已標準化。


  管法蘭用緊固件是壓緊法蘭與墊片以實現法蘭接頭密封的主要零件。管法蘭用緊固件標準是與管法蘭標準配套使用的連接件標準，適用于鋼制管法蘭、鑄鐵管法蘭、銅合金及復合管法蘭等不同材料的管法蘭連接。


  法蘭用緊固件型式包括六角頭螺栓、等長雙頭螺柱、全螺紋螺柱及螺母四種。


1. 六角頭螺栓

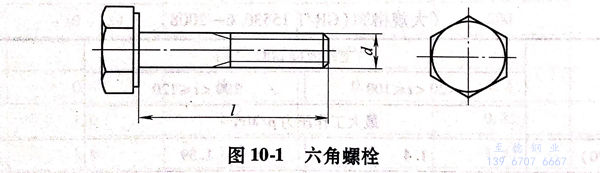

  a. 管法蘭連接用六角頭螺栓的型式與尺寸應符合GB/T 5782《六角頭螺栓》的規定，六角頭螺栓型式如圖10-1所示。螺栓末端應倒角。


圖 1.jpg

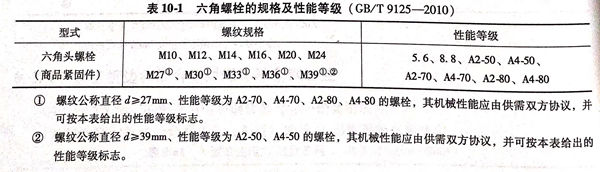

  b. 管法蘭連接用六角頭螺栓的螺紋規格及性能等級見表10-1.




   ①. 螺紋公稱直徑d≥27mm、性能等級為A2-70、A4-70、A2-80、A4-80的螺栓，其機械性能應由供需雙方協議，并可按本表給出的性能等級標志。


  ②. 螺紋公稱直徑d≥39mm、性能等級為A2-50、A4-50的螺栓，其機械性能應由供需雙方協議，并可按本表給出的性能等級標志。


2. 等長雙頭螺柱


 a. 管法蘭連接用等長雙頭螺柱的型式與尺寸應符合GB/T 901《等長雙頭螺柱 B級》的規定，但螺柱兩端均應倒角，如圖10-2所示，倒角應符合GB/T2《緊固件 外螺紋零件的末端》。螺紋規格等于或大于M36的螺柱應采用細牙螺紋，螺紋的基本尺寸應符合GB/T 196《普通螺紋 基本尺寸》的規定，其公差應符合GB/T 197《普通螺紋 公差》中6g 的規定，其余技術要求應符合GB/T901的規定。


  ①. 螺紋公稱直徑d≥27mm、性能等級為A2-70、A4-70、A2-80、A4-80和螺紋公稱直徑d≥39mm、性能等級為A2-50、A4-50的螺栓，其機械性能應由供需雙方協議，并可按本表給出的性能等級標志。


  ②. 根據供需雙方協議，M52x3~M90x3的等長雙頭螺柱也可以采用4mm螺距。

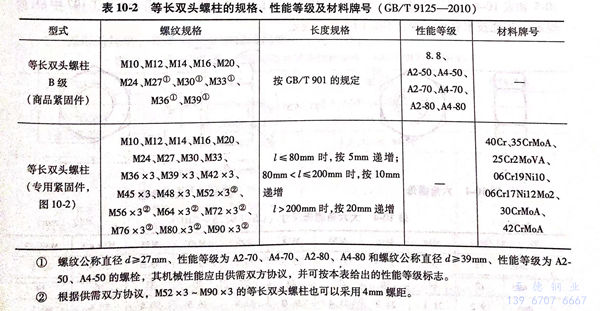

  b. 管法蘭連接用等長雙頭螺柱的規格、性能等級及常用材料牌號見表 10-2 。




3. 全螺紋螺柱

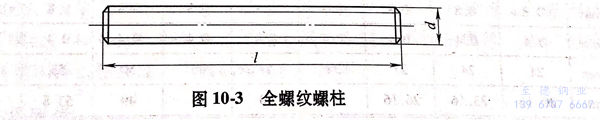

  a. 管法蘭連接用全螺紋的型式如圖10-3所示。螺紋規格等于或大于M36的螺柱應采用細牙螺紋，螺紋的基本尺寸應符合GB/T196的規定，其公差應符合GB/T197中6g的規定，其余技術要求應符合GB/T901的規定，倒角應符合GB/T2的規定。


圖 3.jpg

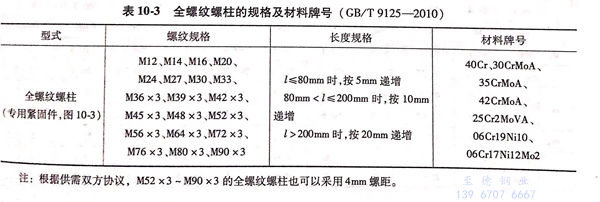

  b. 管法蘭連接專用全螺紋螺柱的規格及常用材料牌號見表10-3。




4. 螺母

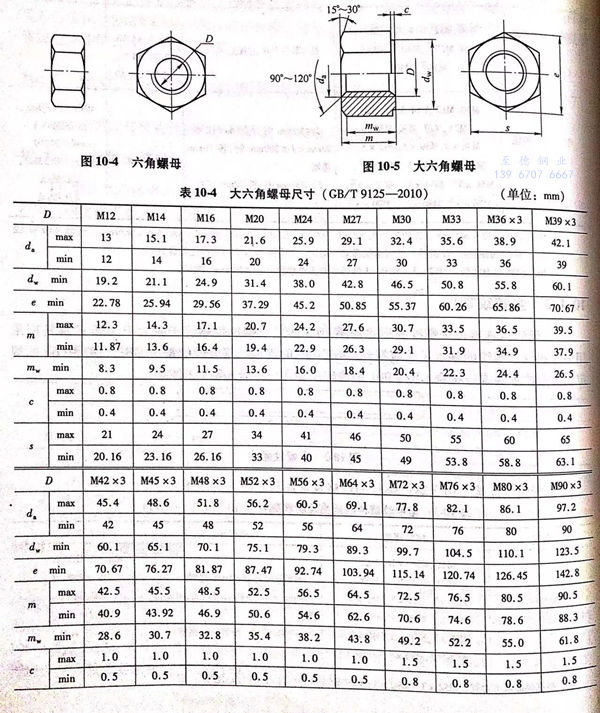

  1. 與六角頭螺栓配合使用的螺母型式與尺寸應符合GB/T 6170《I型六角螺母》的規定。螺母型式如圖10-4所示。

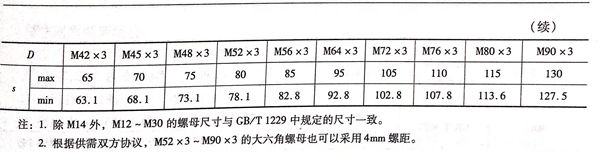

  與等長雙頭螺柱、全螺紋螺柱配合使用的管法蘭連接專用大六角螺母的型式與尺寸見圖10-5和表10-4,螺紋的基本尺寸應符合GB/T196的規定，其公差應符合GB/T197中6H的規定。其他技術要求應符合GB/T 6170的規定。

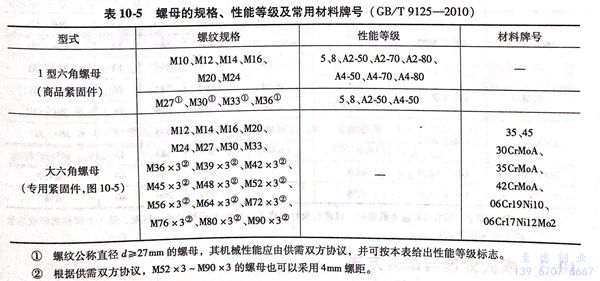

  2. 螺母的規格、性能等級及常用材料牌號見表 10-5 。
