一、甲型平焊法蘭

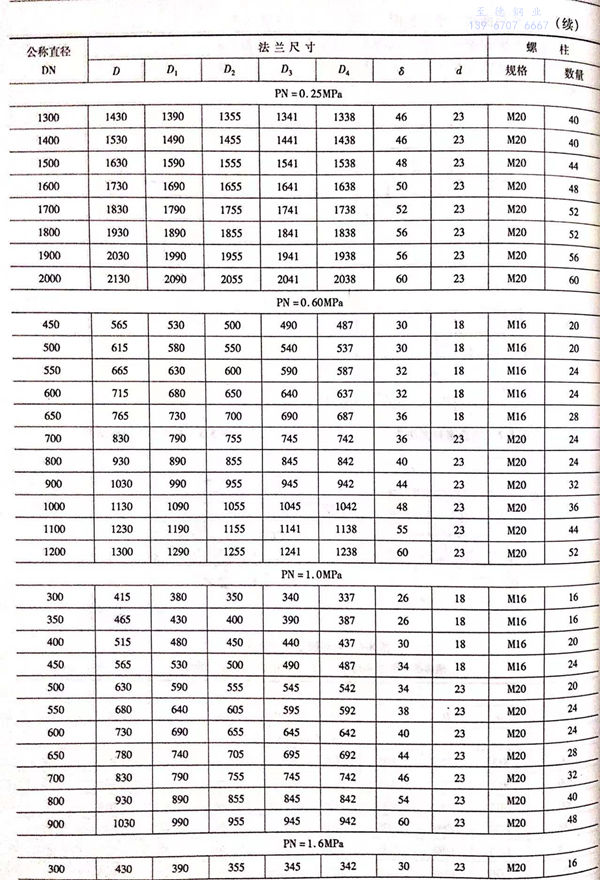

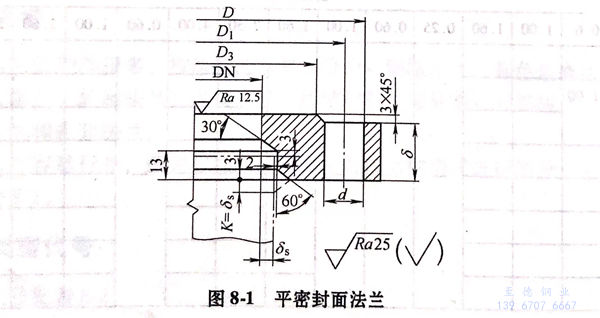

1. 平密封面法蘭型式如圖8-1所示，尺寸見表8-5。

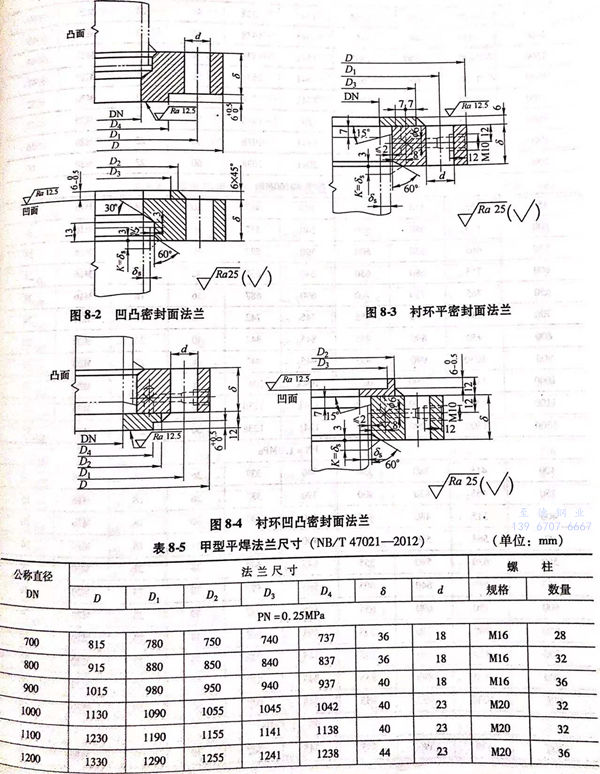

2. 凹凸密封面法蘭型式如圖8-2所示，尺寸見表8-5。


3. 襯環平密封面法蘭型式如圖8-3所示，尺寸見表8-5。


4. 襯環凹凸密封面法蘭型式如圖8-4所示，尺寸見表8-5。

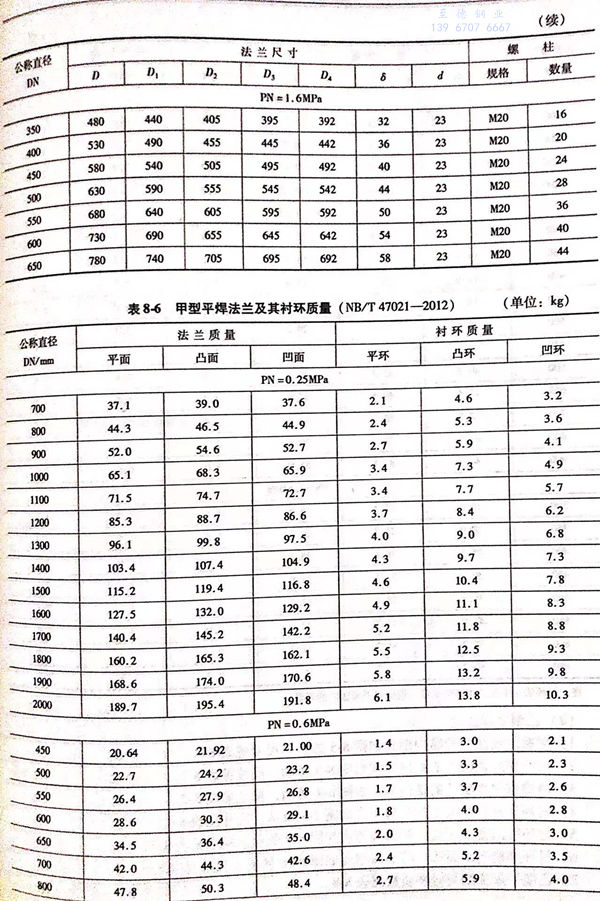

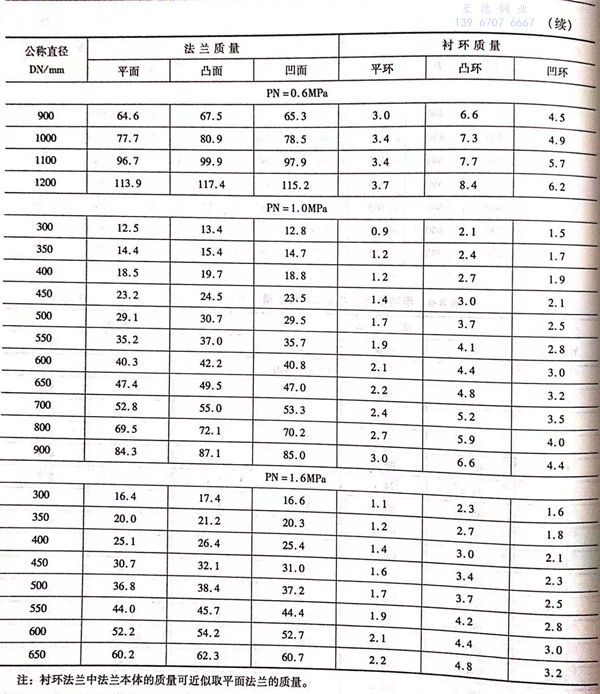

5. 甲型平焊法蘭與襯環質量見表8-6。






二、乙型平焊法蘭

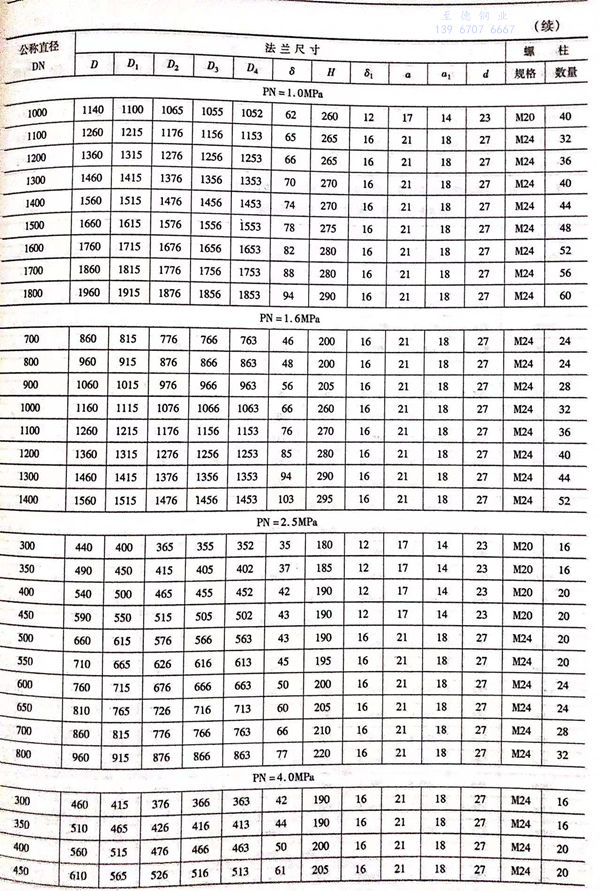

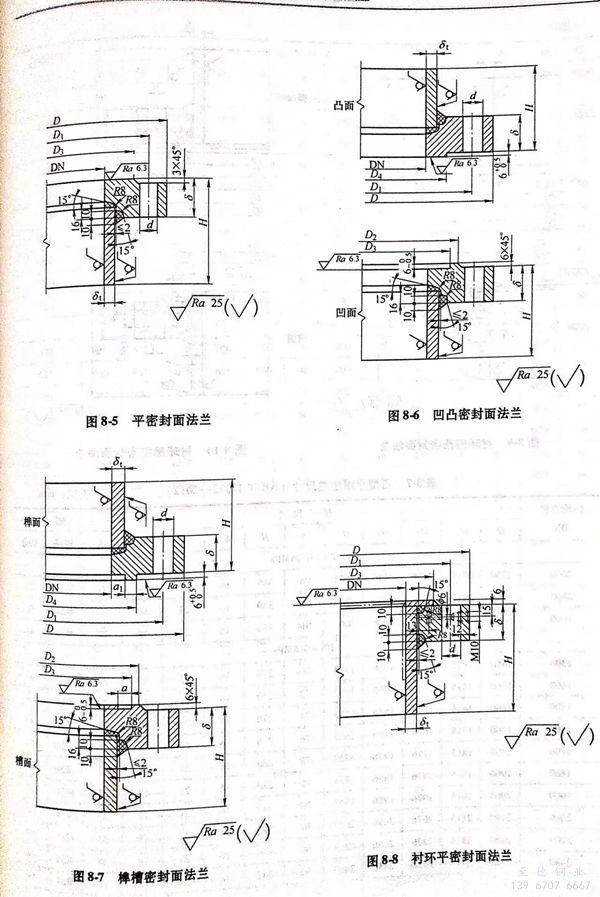

1. 平密封面法蘭的結構型式如圖8-5所示，尺寸見表8-7。


2. 凹凸密封面法蘭的結構型式如圖8-6所示，尺寸見表8-7。


3. 榫槽密封面法蘭的結構型式如圖8-7所示，尺寸見表8-7。


4. 襯環平密封面法蘭的結構型式如圖8-8所示，尺寸見表8-7。

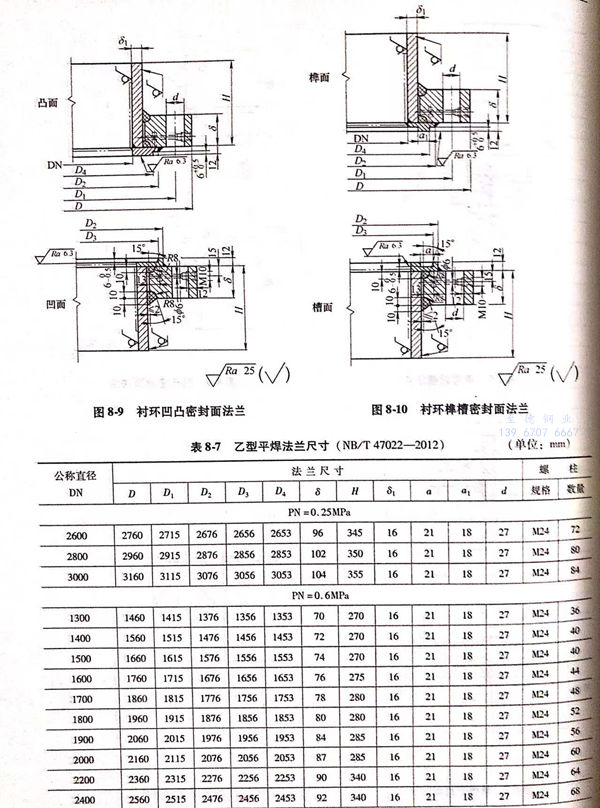

5. 襯環凹凸密封面法蘭的結構型式如圖8-9所示，尺寸見表8-7。


6. 襯環榫槽密封面法蘭的結構型式如圖8-10所示，尺寸見表8-7。

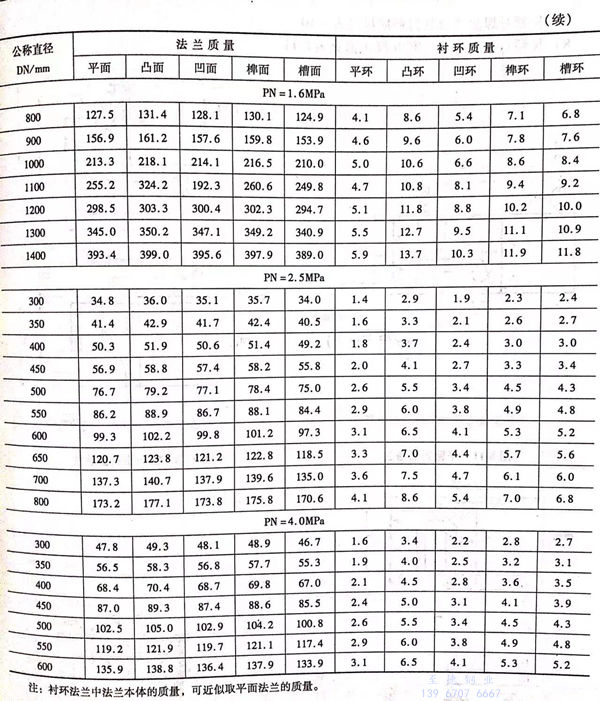

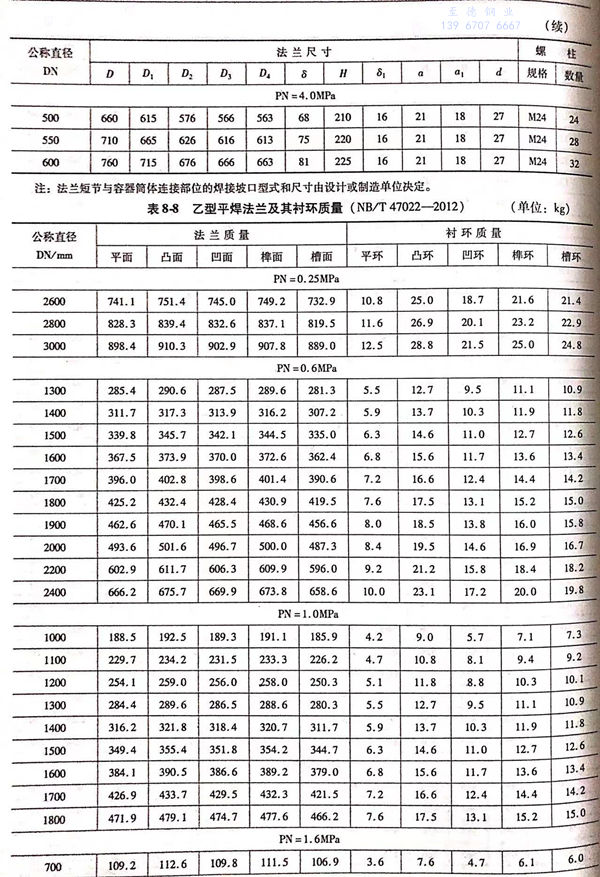

7. 乙型平焊法蘭與襯環質量見表8-8。
