一、翻邊環板式松套法蘭型式與尺寸

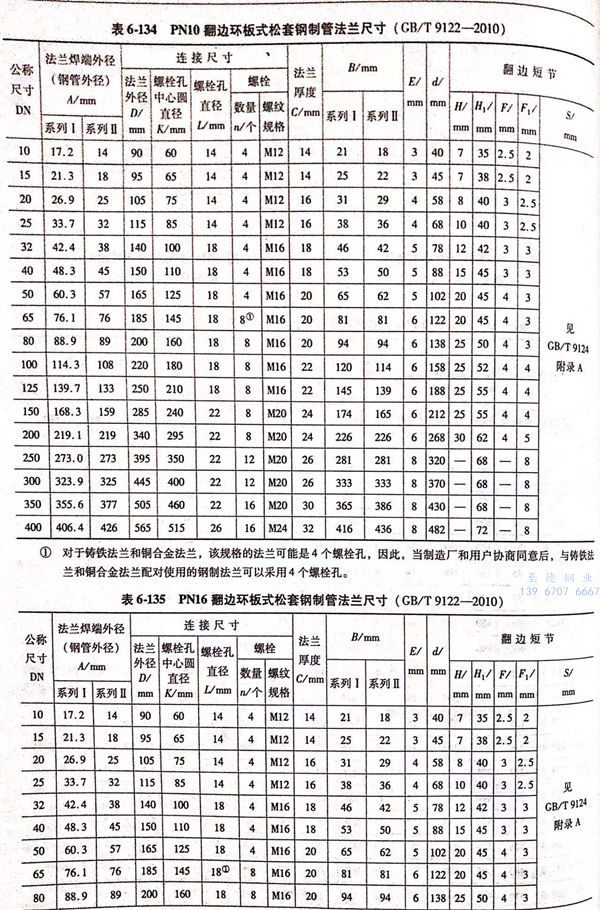

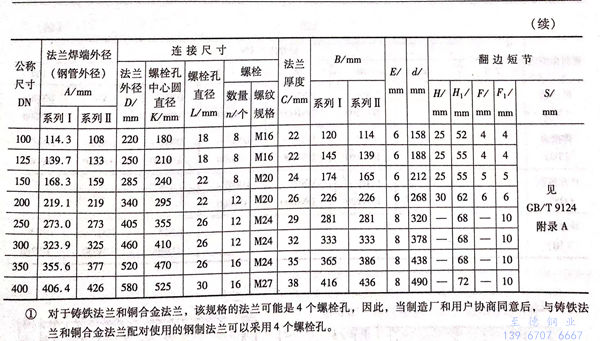

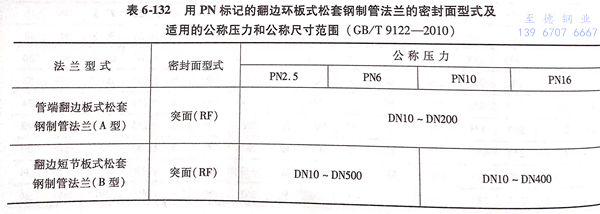

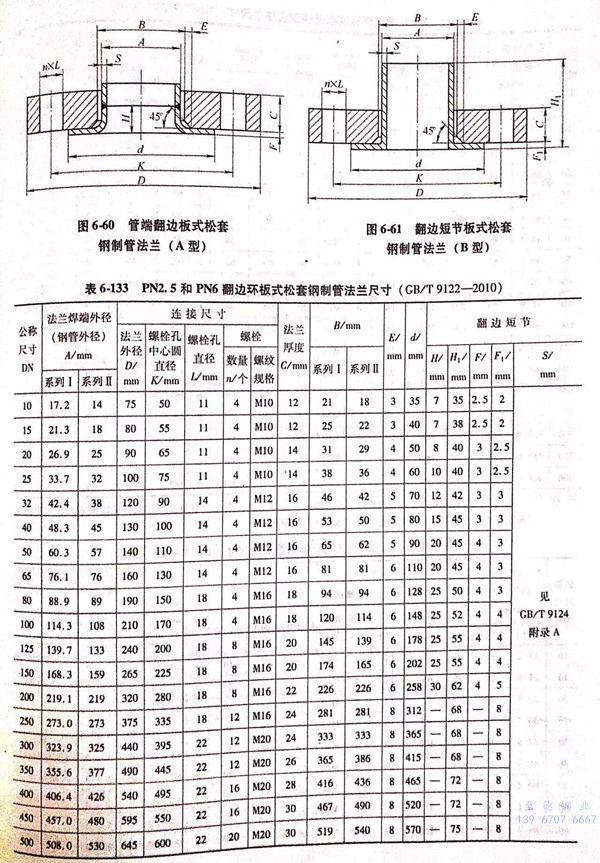

  翻邊環板式松套法蘭包括用PN標記的管端翻邊板式松套鋼制管法蘭（A型）和翻邊短節板式松套鋼制管法蘭（B型）兩類，其密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-132;用PN標記的翻邊環板式松套鋼制管法蘭的型式如圖6-60~圖6-61所示，法蘭結構尺寸或尺寸見表6-133~表6-135。

二、翻邊環板式松套法蘭標記

1. 翻邊環板式松套鋼制管法蘭應按下的規定進行標記：

  公稱尺寸 → 公稱壓力法蘭型式代號（PL/P) → 密封面型式代號 → 配管系列 → 材料代號 → 標準編號

2. 標記示例

  示例1 : 公稱尺寸DN150、公稱壓力PN10、A型管端翻邊板式松套鋼制管法蘭（PL/P-A)、配用米制管（系列Ⅱ)、法蘭材料為Q235A,其標記為：法蘭 DN150-PN10 PL/P-A RF Ⅱ Q235A GB/T 9122

  示例2 : 公稱尺寸DN100、公稱壓力PN6、B型翻邊短節板式松套鋼制管法蘭、配用英制管（系列Ⅰ)、法蘭材料為Q235A,翻邊短節材料為 06Cr19Ni10 ,其標記為：法蘭 DN100-PN6  PL/P-B  RF  Q235A/06Cr19Ni10  GB/T 9122
