一、平焊環板式松套法蘭型式與尺寸

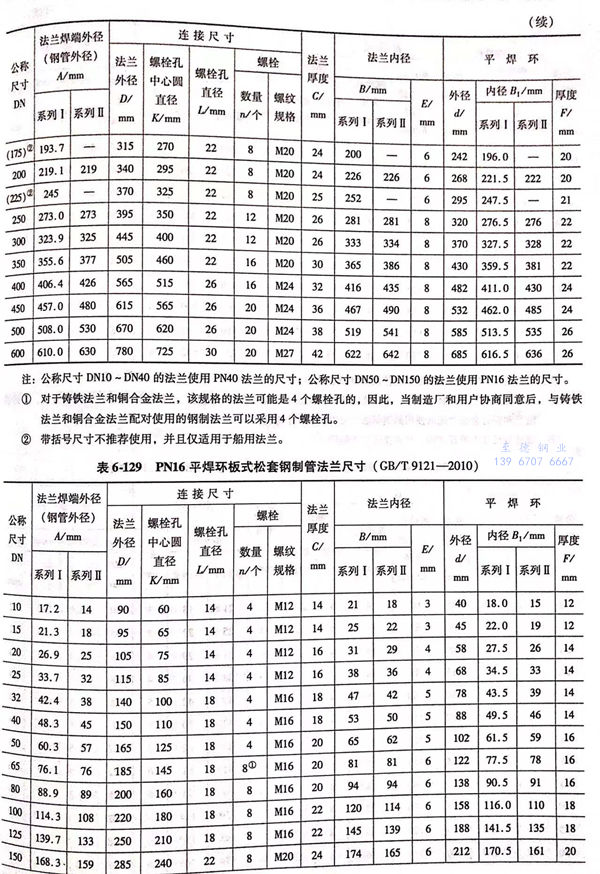

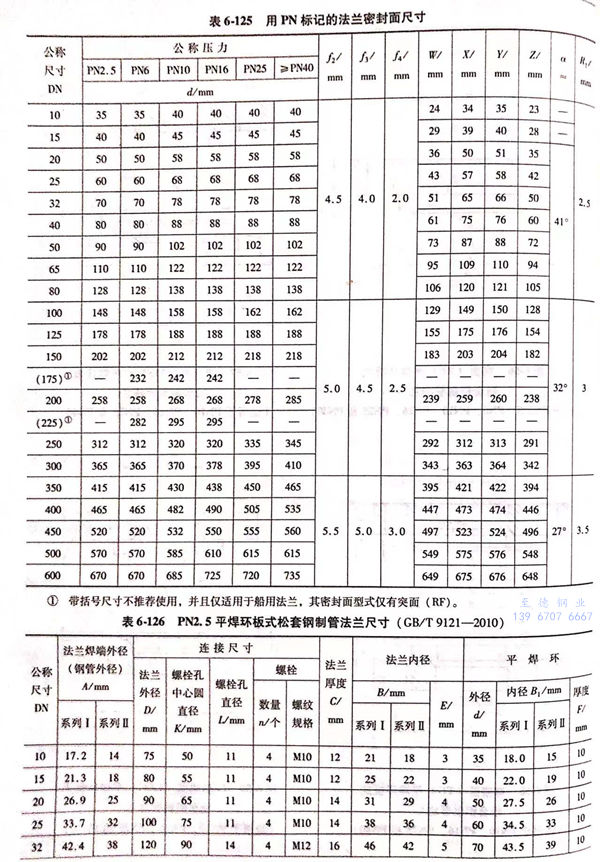

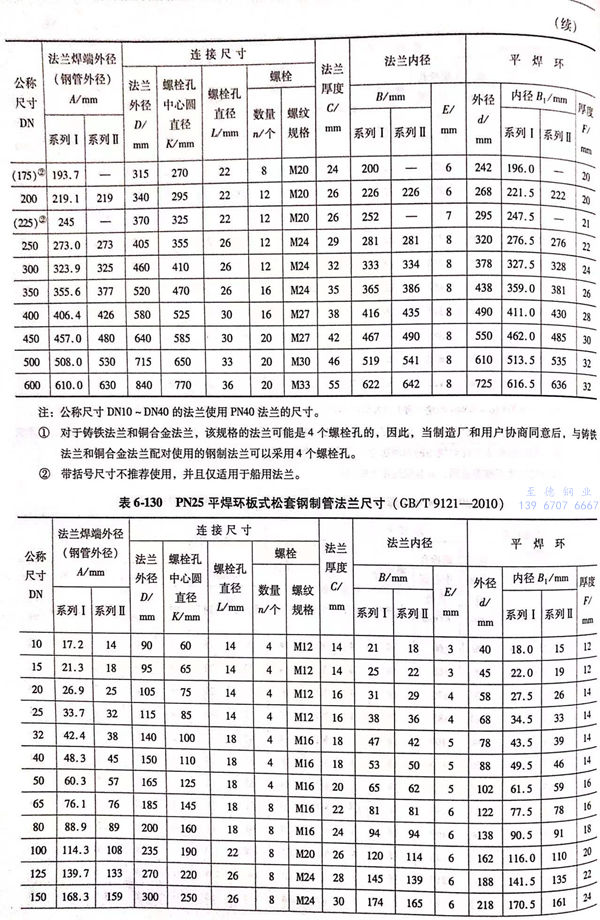

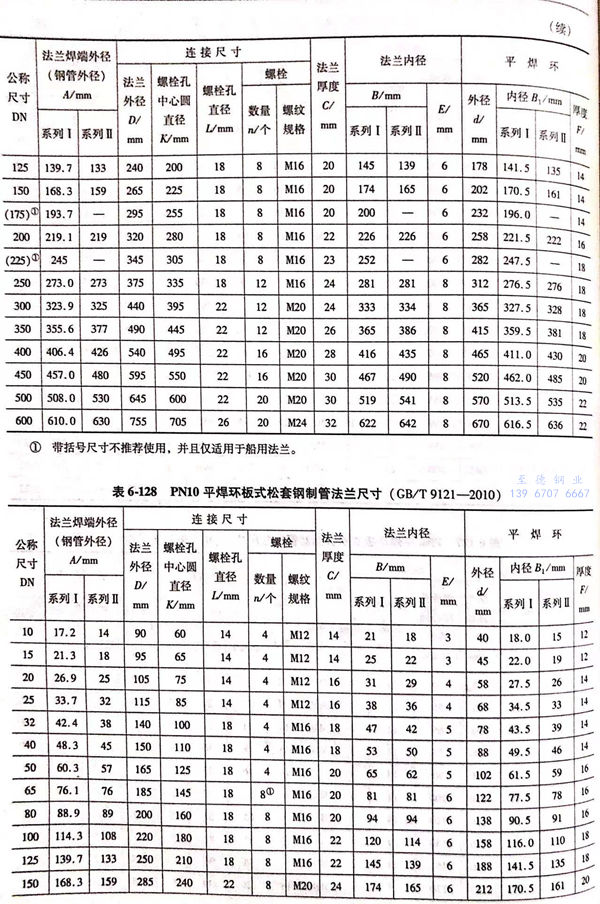

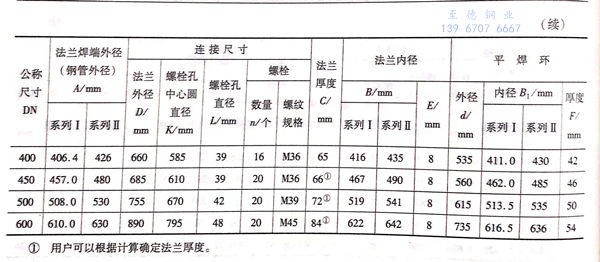

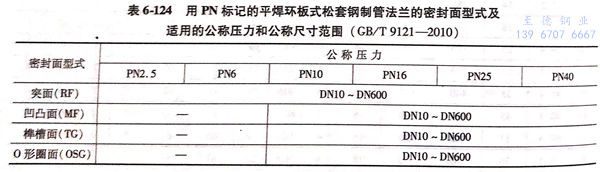

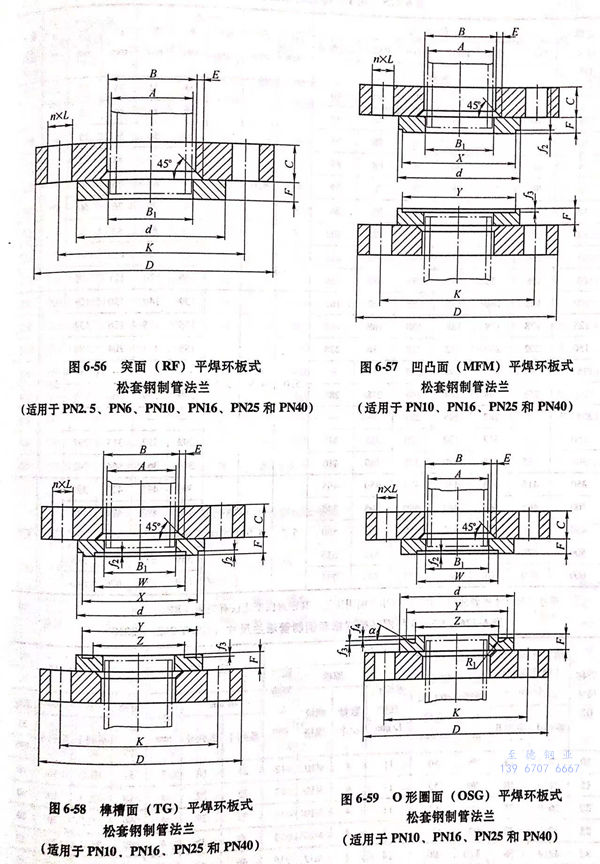

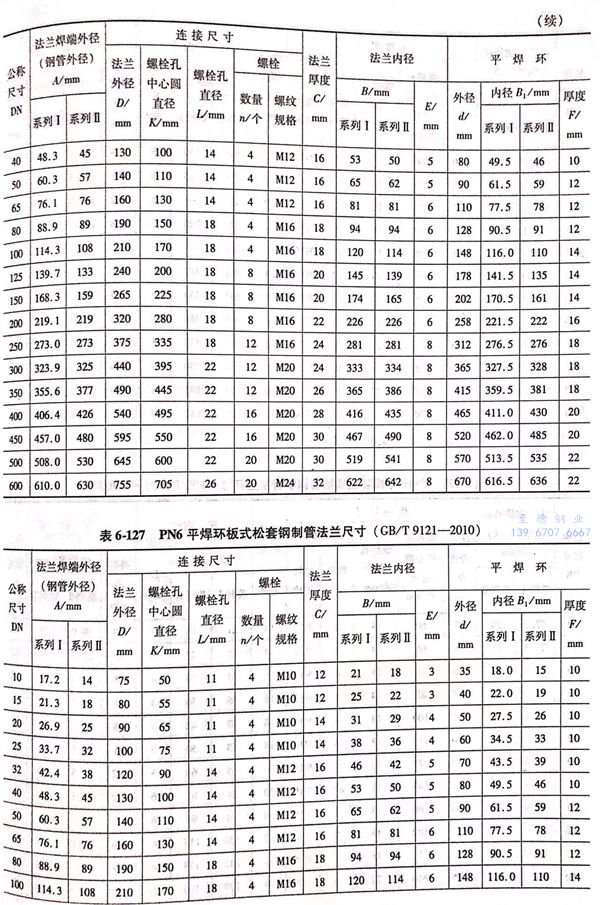

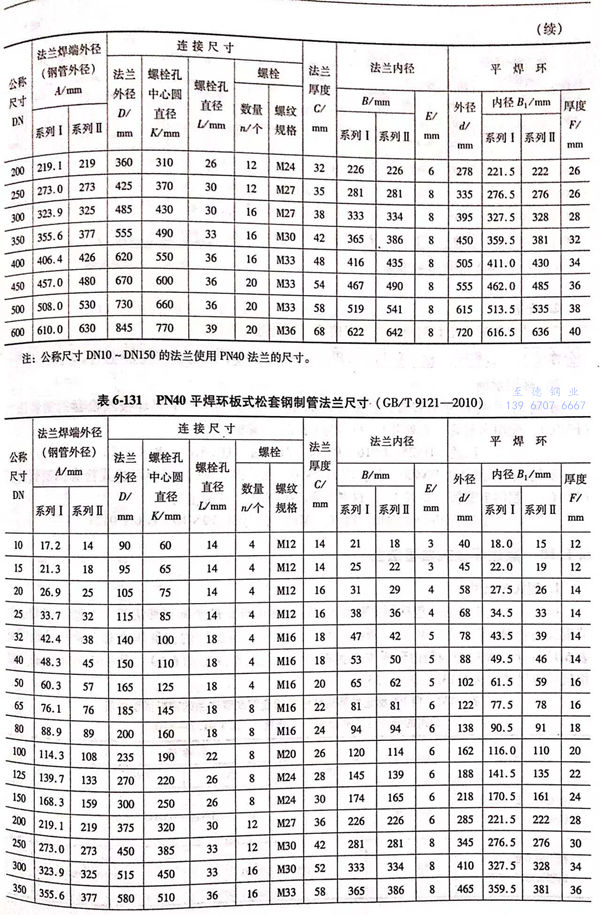

用PN標記的平焊環板式松套鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-124;用PN標記的平焊環板式松套鋼制管法蘭的型式如圖6-56~圖6-59所示，法蘭密封面尺寸見表6-125,法蘭的結構尺寸見表6-126~表6-131。

二、平焊環板式松套法蘭標記

1. 平焊環板式松套鋼制管法蘭應按下列規定進行標記：

公稱尺寸 → 公稱壓力 → 法蘭型式代號（PL/C) → 密封面型式代號 → 配管系列 → 材料代號 → 標準編號

2. 標記示例

 示例 1: 公稱尺寸DN250、公稱壓力PN16、突面（RF)平焊環板式松套鋼制管法蘭（PL/C)、配用米制管（系列Ⅱ)、材料為Q235A,其標記為： 法蘭 DN250-PN16 PL/C RF ⅡQ235A GB/T 9121

 示例 2: 公稱尺寸DN400、公稱壓力PN40、凹凸面（MF)平焊環板式松套鋼制管法蘭（PL/C)、配用英制管（系列Ⅰ)、材料為06Cr19Ni10,其標記為：法蘭 DN400-PN40 PL/C MF Ⅰ 06Cr19Ni10  GB/T 9121
