一、平焊法蘭型式與尺寸

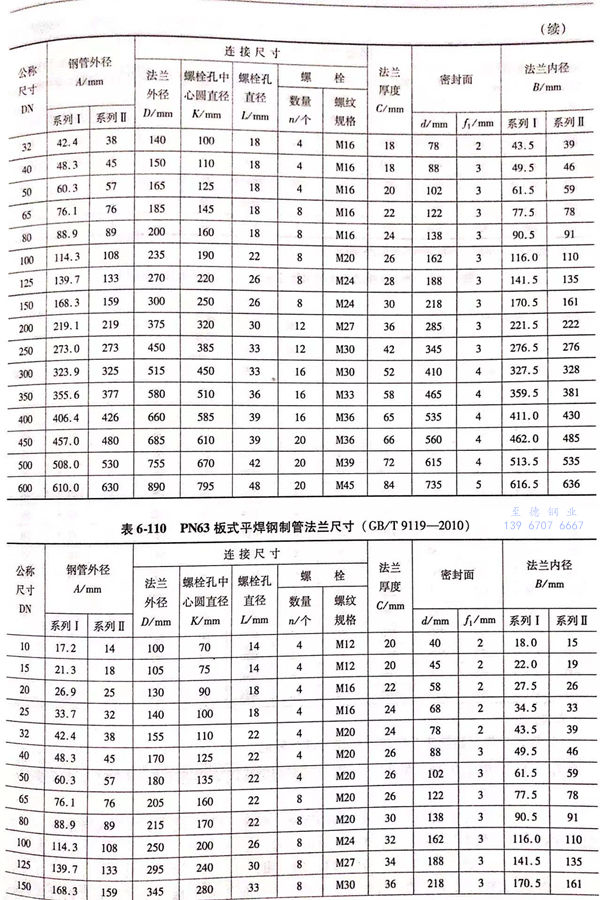

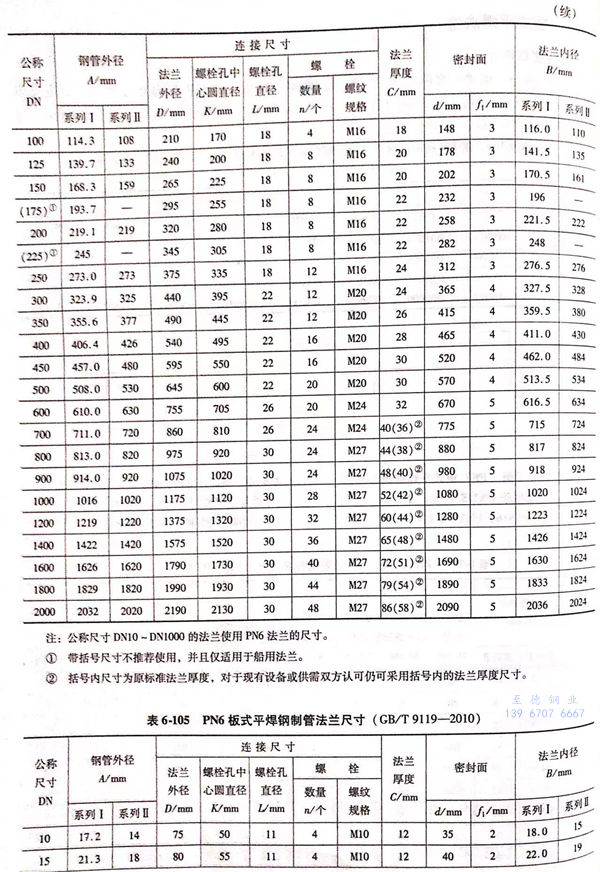

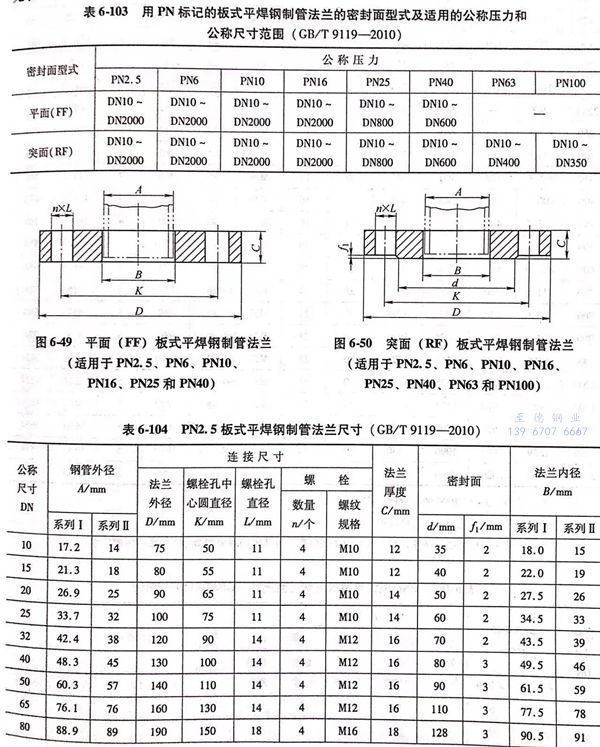

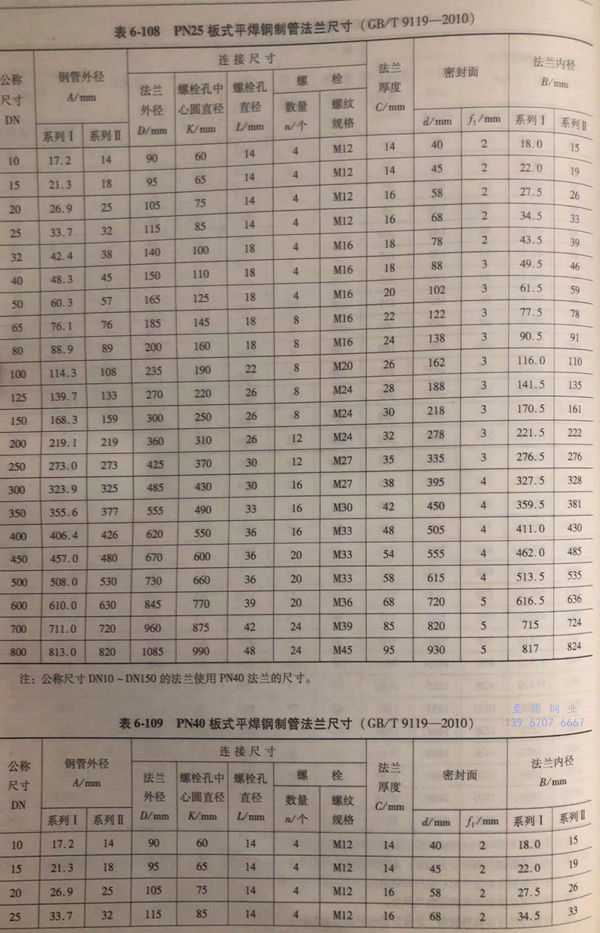

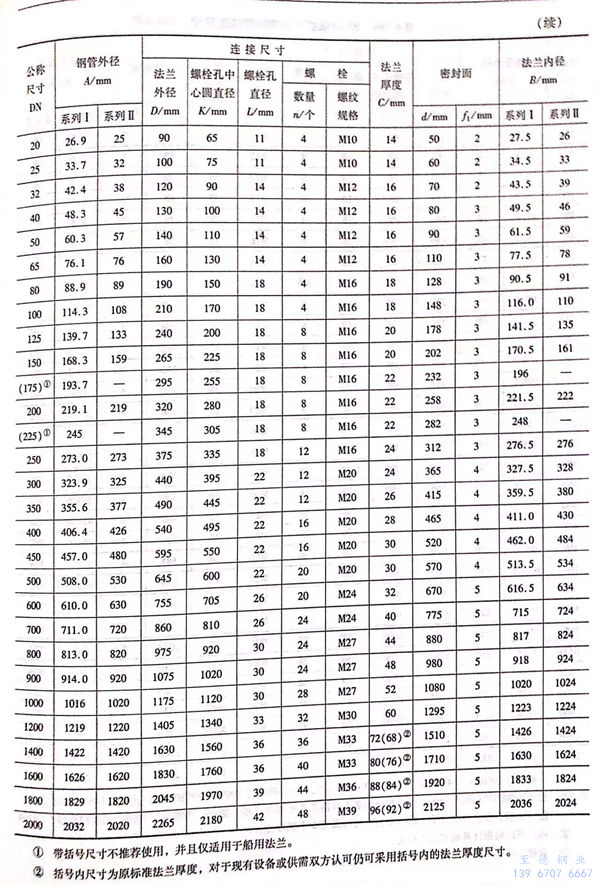

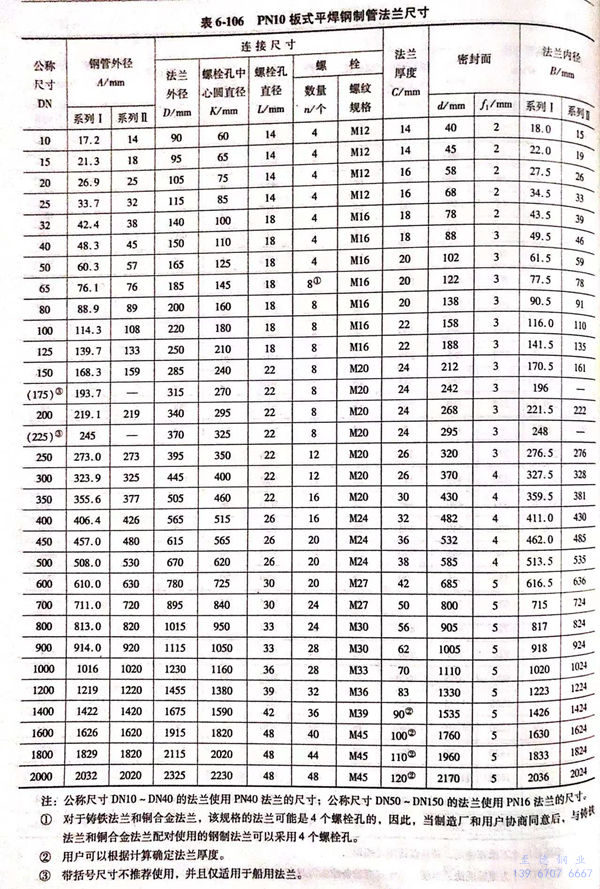

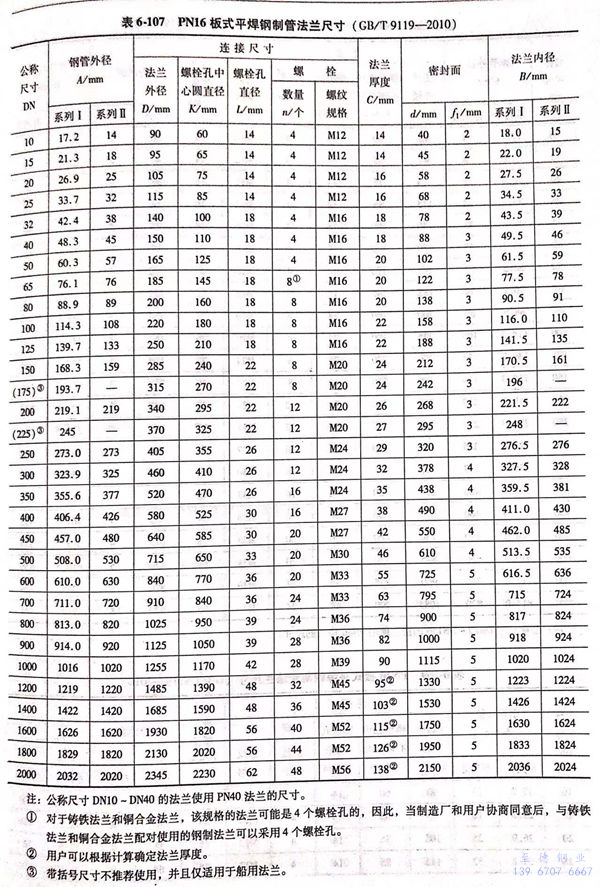

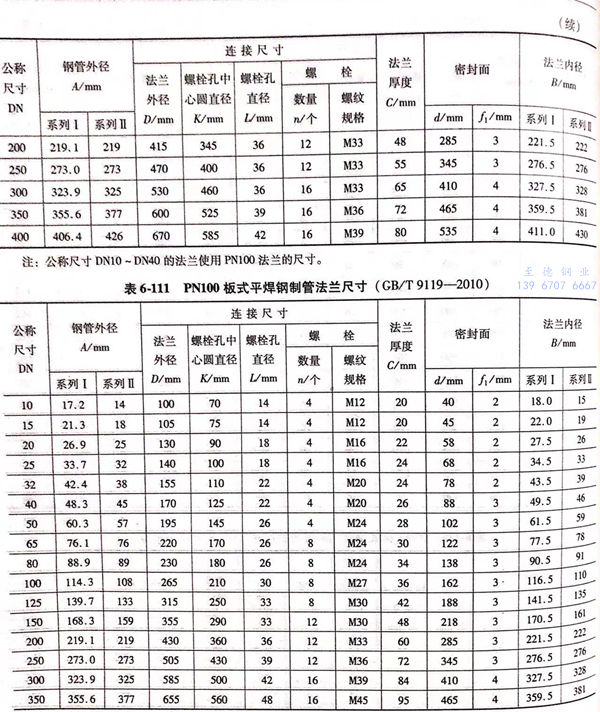

用PN標記的板式平焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-103;用PN標記的板式平焊鋼制管法蘭的型式如圖6-49、圖6-50所示，法蘭的結構尺寸見表6-104~表6-111。

二、平焊法蘭標記

1. 板式平焊鋼制管法蘭應按下列規定進行標記：公稱尺寸 → 公稱壓力 → 法蘭型式代號（PL) → 密封面型式代號 → 配管系列 → 材料代號 → 標準編號

2. 標記示例

示例1 : 公稱尺寸DN600、公稱壓力PN16、平面（FF)板式平焊鋼制管法蘭（PL)、配用米制管（系列Ⅱ)、材料為Q235A,其標記為：法蘭 DN600-PN16 PL FF Ⅱ Q235A GB/T 9119

示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
